Il Sistema TM7 è composto da blocchi di I/O IP67 che dispone di bus di campo, espansioni, sensori/attuatori e cavi di alimentazione.
Un blocco di I/O TM7 può essere un:
oblocco di I/O digitali, per tutte le informazioni fare riferimento a Blocchi di I/O digitali TM7 Modicon - Guida hardware
oBlocchi di I/O analogici
oBlocco di distribuzione alimentazione (PDB), per tutte le informazioni fare riferimento al capitolo Blocco di distribuzione alimentazione TM7SPS1A (PDB) nel manuale Sistema flessibile Modicon TM5 / TM7 - Guida all'installazione e alla pianificazione del sistema

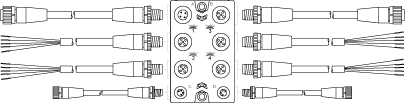

Vista generale di un blocco di I/O TM7 e dei cavi
La seguente figura mostra un blocco di I/O TM7 e i relativi cavi:
|
Elemento |
Tipo di cavo TM7 |
Connettore del blocco TM7 |
|---|---|---|
|
A |
Cavo di derivazione del bus di espansione |
TM7 bus IN |
|
B |
Cavo di derivazione del bus di espansione |
OUT bus TM7 |
|
1...4 |
Cavo del sensore o attuatore |
Connettori di I/O |
|
C |
Cavo di derivazione alimentazione |
Connettore IN alimentazione 24 Vdc |
|
D |
Cavo di derivazione alimentazione |
Connettore OUT alimentazione 24 Vdc |
|
|
|
NON CONFORMITÀ IP67 |
|
oDotare tutti i connettori di cavi o tappi ermetici e serrarli per garantire la protezione IP67 rispettando i valori di coppia specificati in questo documento. oNon collegare o scollegare i cavi o i tappi ermetici in presenza di acqua o umidità. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
|
AVVISO |
|
SCARICHE ELETTROSTATICHE |
|
oNon toccare i connettori dei pin del blocco. oTenere i cavi o i tappi ermetici in posizione corretta durante il normale funzionamento. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
Codici di riferimento dei cavi TM7
Fare riferimento a Cavi TM7, per maggiori informazioni sul tipo e sulla lunghezza dei cavi, nonché i relativi codici di riferimento.
Assegnazioni dei connettori e dei pin per i blocchi di I/O TM7

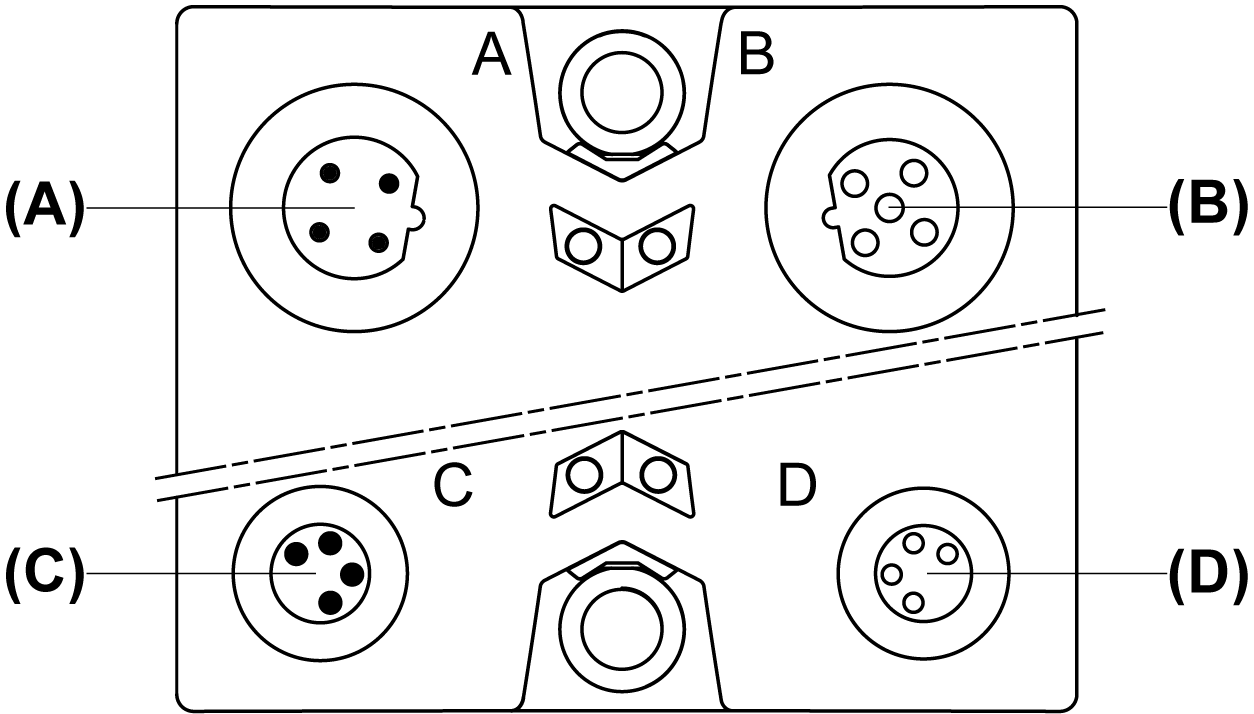

La seguente figura mostra le assegnazioni dei connettori di un blocco di I/O TM7:
(A) Connettore M12 IN bus TM7
(B) Connettore M12 OUT bus TM7
(C) Connettore M8 IN alimentazione 24 Vdc
(D) Connettore M8 OUT alimentazione 24 Vdc
La figura seguente mostra le assegnazioni dei pin dei connettori IN (A) e OUT (B) del bus TM7:
|
Connessione |
Pin |
Designazione |
|---|---|---|
|
1 |
TM7 V+ |
|
2 |
Dati del bus TM7 |
|
|
3 |
TM7 0 Vdc |
|
|
4 |
Dati del bus TM7 |
|
|
5 |
N.C. |
La figura seguente mostra le assegnazioni dei pin dei connettori IN (C) e OUT (D) dell'alimentatore 24 Vdc:
|
Connessione |
Pin |
Designazione |
|---|---|---|
|
1 |
Segmento alimentazione I/O 24 Vdc |
|
2 |
Segmento alimentazione I/O 24 Vdc |
|
|
3 |
0 Vdc |
|
|
4 |
0 Vdc |
NOTA:
oLo stato dei LED è indicato nella sezione Presentazione di ogni blocco di I/O.
oLe assegnazioni dei pin per i connettori di I/O sono indicate nella sezione Schema di cablaggio di ogni blocco di I/O.
