主页 对话框

概述

在启动Controller Assistant后会打开主页 对话框。它可提供对于主要功能的快速访问。

主要元素位于对话框的中部（下图中的图例项目 4）。要执行功能，单击用作按钮的符号。

通过单击主页 按钮（下图中的图例项目 6），可从每个子对话框返回至 主页对话框。

在信息字段 (3) 中，会显示关于所选对话框或所选按钮的信息。此外，该信息字段还会向您提供如何在各个功能中进一步操作的信息。

状态栏上包括控制器类型/IP 地址/固件版本/映像大小/DHCP/BOOTP（如果有）。当悬停在状态栏上时，左侧信息字段 (3) 中会显示详细信息。

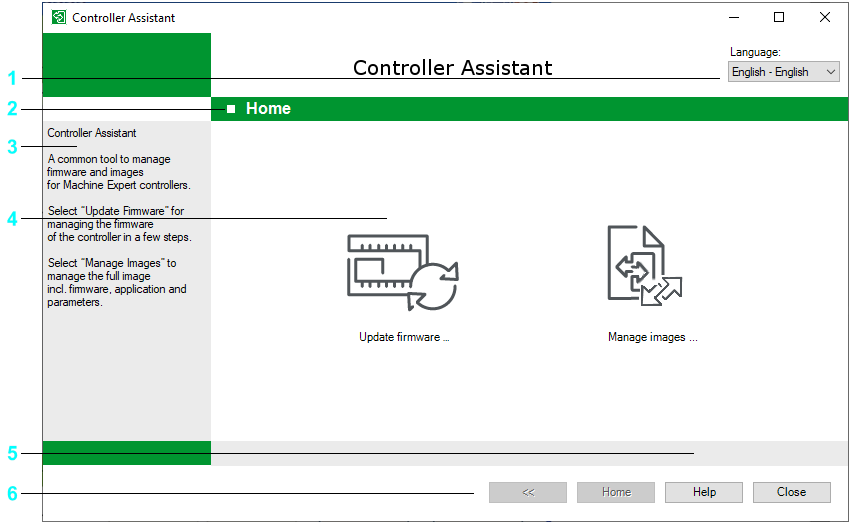

主页 对话框

1 更改 Controller Assistant 的语言

2 对话框或数据视图的标题

3 信息字段，提供关于所选窗口的操作信息或如何使用所选操作按钮的说明。

4 主要元素，在单个视图中提供对于核心操作元素的访问

5 状态栏，提供有关所选控制器的简要信息

6 在大多数对话框中可用的按钮

主要元素

您可以在主页 对话框中通过符号形式的按钮直接访问 Controller Assistant 的核心功能。

单击 更新固件... 按钮可更新所连接控制器的固件。

通过 主页对话框中的 更新固件... 启动的固件更新不仅会更新所连接的控制器的固件，而且还会删除应用程序（EcoStruxure Machine Expert 项目）和控制器上存储的其他数据。

通过主页 对话框中的 管理映像... 启动的固件更新会更新当前映像中的固件。其他数据不会被修改。

注意
数据丢失
在执行固件更新之前，请将控制器上存储的数据备份到文件系统中的某个位置。
不遵循上述说明可能导致设备损坏。

将控制器上存储的数据备份到文件系统中某个位置的步骤：

步骤

操作

1

单击主页 对话框中的 管理映像...。

2

单击读取自... （控制器图标）。

3

从列表中选择控制器，然后单击 连接。

4

输入 Controller Assistant 提示的信息（取决于控制器）。

5

单击保存... ，然后指定文件系统中的存储位置。

单击管理映像... 按钮可管理映像。

  • 如果必须执行任何维护工作（例如，控制器的固件和项目更新），请先执行整个控制器软件的数据备份。

  • 更新后，如果必须再次使用之前的版本，可再次上载备份的软件。

  • 如果要在另一个控制器上使用某控制器的内容，则可生成完全相同的控制器副本。

  • 您可能只希望备份控制器软件的状态。

  • 在不删除应用程序的情况下更新固件。

按钮

在所有窗口中都可使用 主页、 帮助、 关闭和 << 按钮。

下面是各个元素的简述：

  • 主页

    单击该按钮可返回 主页对话框。

    注： 单击主页 按钮可随时返回 主页对话框。该按钮同时用于取消功能。

  • 帮助

    显示在线帮助。

  • Close

    结束 Controller Assistant。

  • <<

    打开之前步骤。
