诊断：Web 服务器

概述

控制器的 Web 服务器具有一个诊断选项卡。

在该选项卡中，您可以访问工业以太网诊断页面：

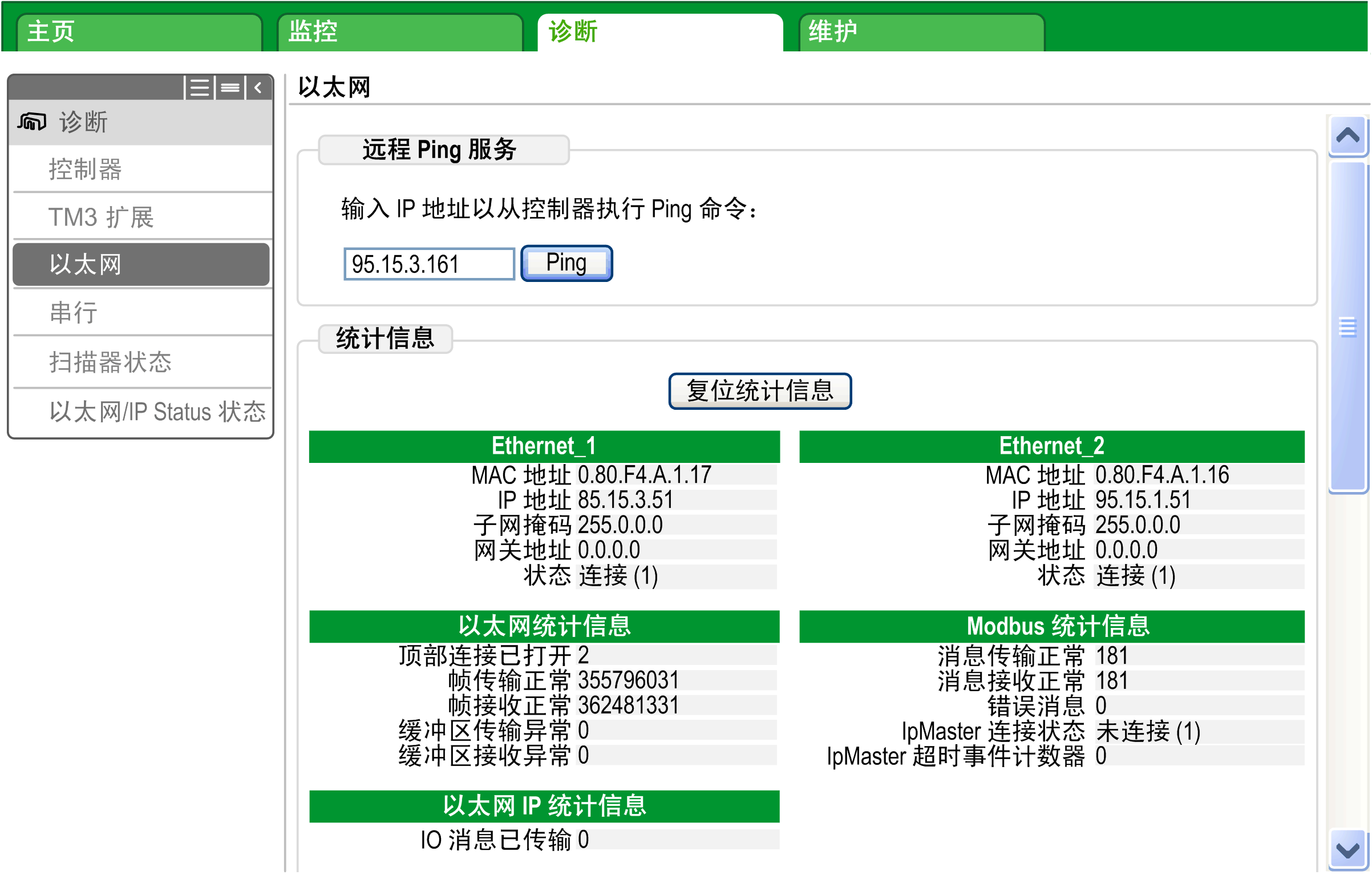

单击以太网可显示控制器的以太网信息并允许您使用特定的 IP 地址测试通讯：

下表介绍了以太网页面上的 Ping 测试结果：

图标	含义
	通讯测试已成功。
	控制器无法与所定义的 IP 地址进行通讯。

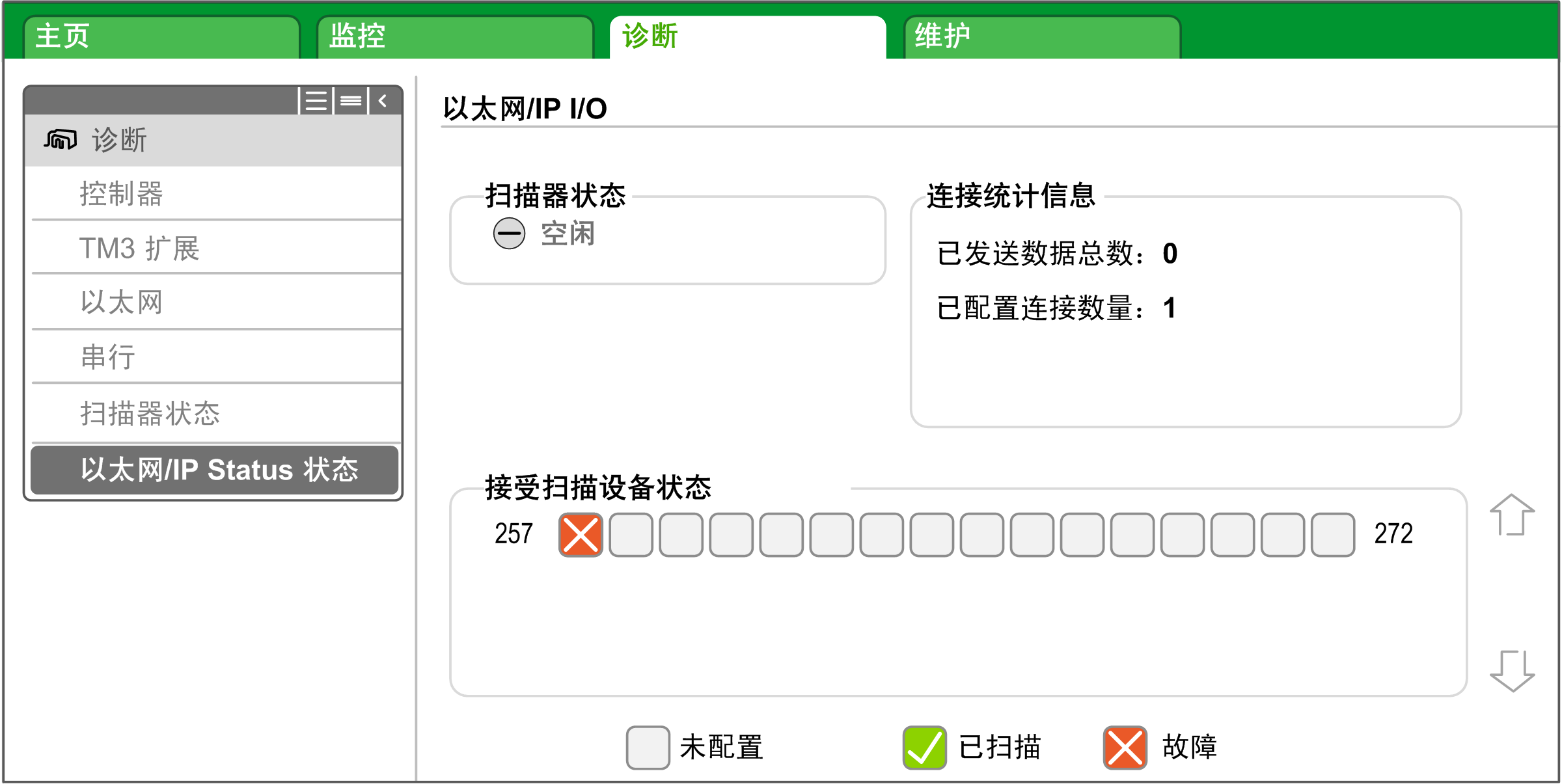

单击EtherNet/IP 状态可显示 EtherNet/IP Scanner 状态（空闲、已停止、操作中）以及最多 16 个 EtherNet/IP 目标设备的运行状况位：

257 至 272 与连接 ID 相对应。

下表介绍了EtherNet/IP 状态页面上列出的各个通道的状态：

运行状况位值	含义	扫描器状态
1	通讯正在准时进行。	STOPPED 或 OPERATIONAL。
0	检测到错误，通讯已关闭。	STOPPED 或 OPERATIONAL。
–	此 ID 与配置的连接不对应。	STOPPED 或 OPERATIONAL。

注：单击任何图标可打开网络设备 Web 服务器（如有）。若要访问该 Web 服务器，计算机必须有能力与设备进行通讯。有关详细信息，请参阅 PC 路由。

如果 EtherNet/IP Scanner 状态为“空闲”，则不会显示任何图标；显示内容为未报告任何已扫描的设备。
