使用用户参数更换设备

概述

对于不支持 FDR 服务的 EtherNet/IP 设备，您可以在下列步骤完成之后并且扫描器连接开始之前，配置发送至设备的用户参数，以加快设备更换：

某些 EtherNet/IP 设备具有预定义的用户参数。

此外，用户参数选项卡还允许您添加和管理其他参数。

关于维护详情，请参阅应用正确的设备配置。

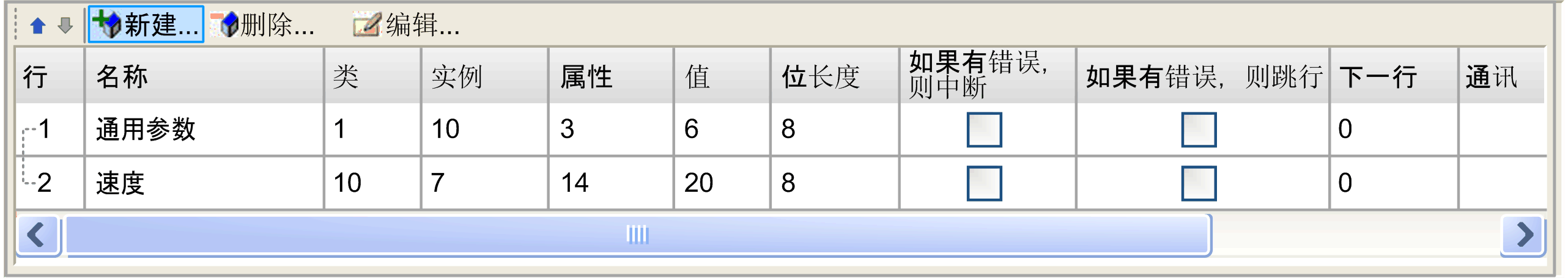

在设备树中，双击 EtherNet/IP 设备并选择用户参数选项卡：

列	描述
行	行号。指示加载到设备中的参数的顺序。
名称	参数名称。
类	该对象对应的类的类 ID⁽¹⁾。
实例	该对象对应的实例的实例 ID⁽¹⁾。
属性	该对象对应的属性的属性 ID⁽¹⁾。
值	参数的值。双击该值即可对其进行修改。如果适用，包含了可能值的列表将会打开。
位长度	参数位的数量。依据所选的参数数据类型自动更改。
错误中断	如果被选中，当检出错误时，参数的传输将中止。
错误跳到行	如果被选中，当检出错误时，程序会从下一行列中规定的行继续执行。因此，可以在初始化时跳过一个功能块，或者定义一次返回。注：如果无法写入某个参数，则返回可能会导致无限循环。
下一行	双击以进入将跳转前往的行（如果如果有错误则跳行已被选中）。
注释	双击可输入注释。
(1) “类 ID”、“实例 ID”和“属性 ID”可在设备文档中找到。参见如何查找用户参数信息。

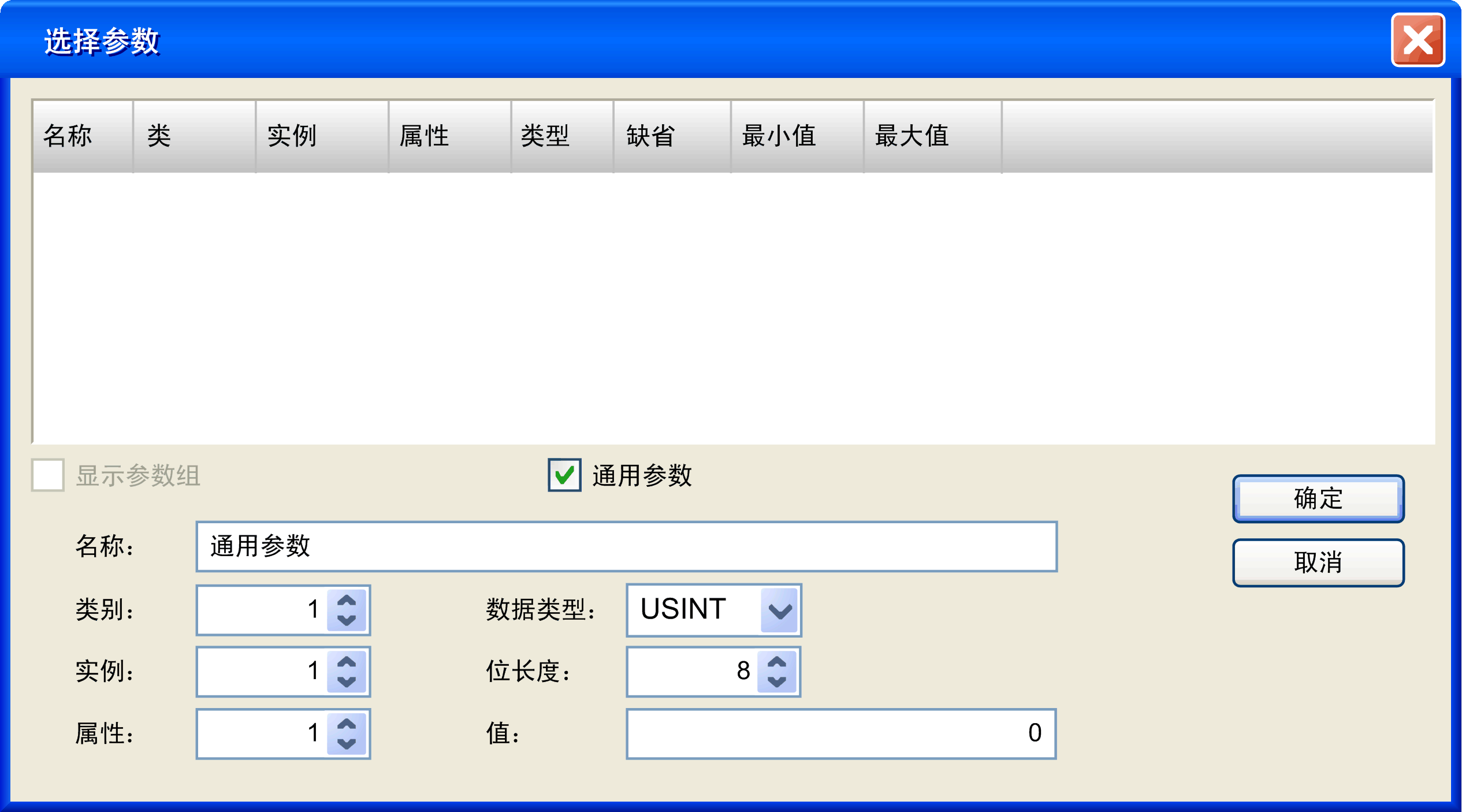

单击新建或选择某一参数并单击编辑：

字段	描述
名称	参数名称。
类	该对象类型所对应的类的类 ID⁽¹⁾。
实例	类实现所对应的实例的实例 ID⁽¹⁾。
属性	实例特性所对应的属性的属性 ID⁽¹⁾。
数据类型	包含可能数据类型的列表。
位长度	参数位的数量。依据选中的数据类型自动更改。
值	参数的值。
(1) “类 ID”、“实例 ID”和“属性 ID”可在设备文档中找到。参见如何查找用户参数信息。

可配置的用户参数信息在设备文档中提供。它通常是应用程序对象、显式消息或属于 EtherNet/IP 类别 3 的对象的说明的一部分。

对于用户参数所属的类和/或实例，通常会指定用户参数写访问权限。写操作通常利用称为 Set_Attribute_Single 或 Write one attribute 的服务来调用。或者，它可能支持服务标识符 0x10（十六进制）或 16（十进制）。

用户参数总是具有如下数值属性：

用户参数可能还有标识符，其形式为三个十进制数 (xx/yy/zz) 或三个十六进制数 (16#xx/yy/zz)。
