如何在 IL 语言中使用功能或功能块

概述

本部分介绍如何使用 IL 语言实现功能和功能块。

我们以功能 IsFirstMastCycle、功能 SetRTCDrift 和功能块 TON 为例来演示实现的过程。

以下过程描述如何用 IL 语言插入一个功能：

步骤	操作
1	通过指令列表语言打开 POU 或创建新 POU。注：此处未详细介绍创建 POU 的步骤。有关详细信息，请参阅添加和调用 POU。
2	创建函数所需的变量。
3	如果功能具有 1 个或多个输入，则使用 LD 指令开始加载第一个输入。
4	在下面插入新行，并执行以下操作：在操作符列（左侧字段）中键入功能的名称，或使用输入助手选择功能（在上下文菜单中选择插入运算块）。
5	如果功能具有多个输入，则在使用输入助手时，会在右侧字段中使用 `???` 自动创建必需的行数。使用与输入顺序对应的适当值或变量来替换 `???`。
6	插入新的行，将功能的结果存储到相应的变量中：在操作符列（左侧字段）中输入 ST 指令，并在右侧的字段中输入变量名称。

要阐释该过程，请考虑下面以图形方式表示的功能 IsFirstMastCycle（不带输入参数）和功能 SetRTCDrift（带输入参数）：

功能	图形表示形式

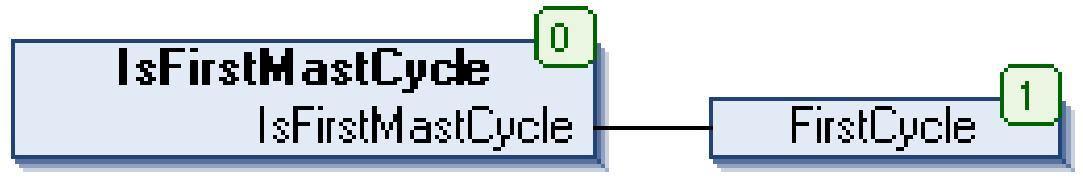

不带输入参数： `IsFirstMastCycle`

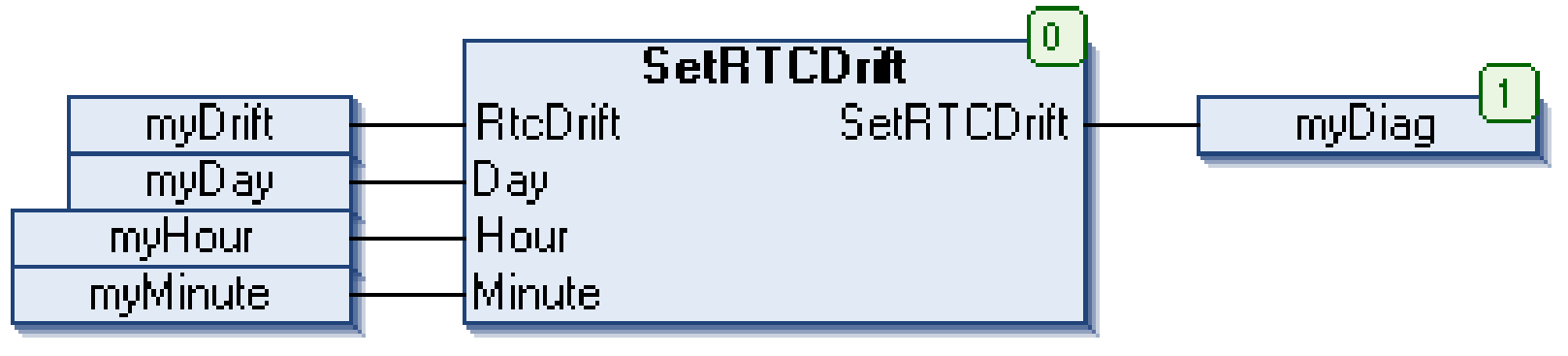

带输入参数： `SetRTCDrift`

功能

图形表示形式

不带输入参数：

IsFirstMastCycle

带输入参数：

SetRTCDrift

在 IL 语言中，功能名称直接用在操作符列中：

功能	POU IL 编辑器中的表示形式

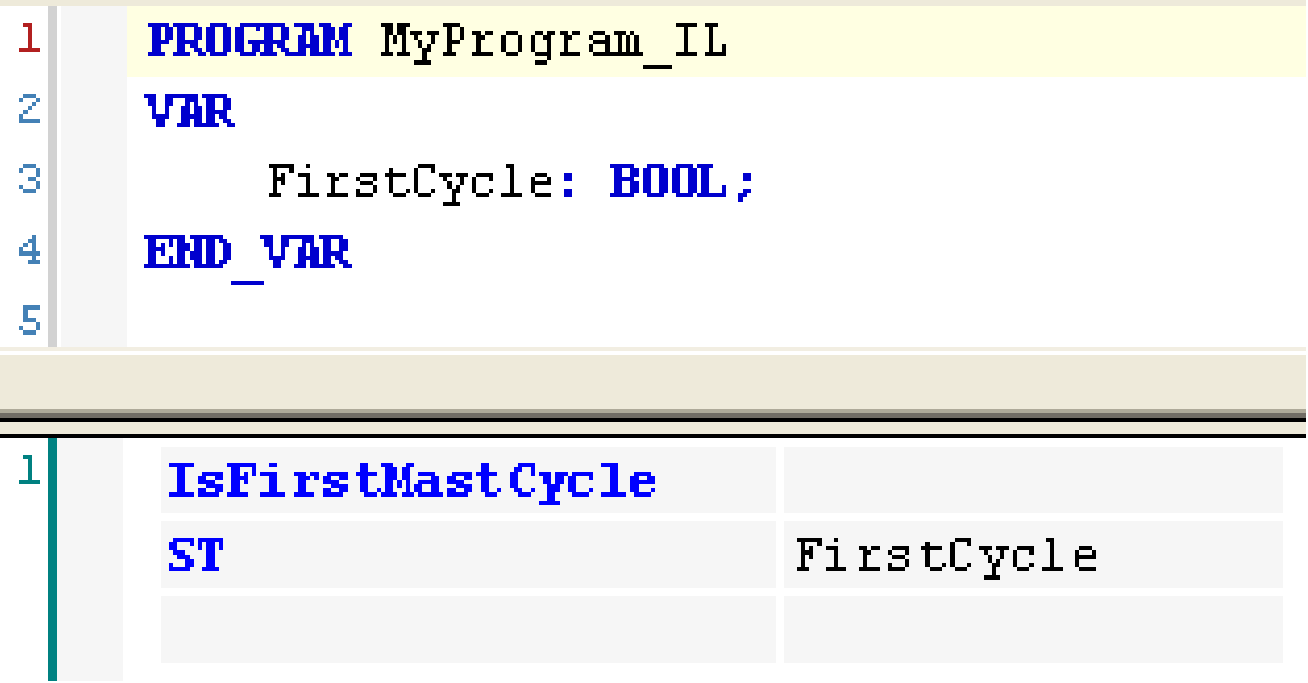

不带输入参数的功能的 IL 示例： `IsFirstMastCycle`

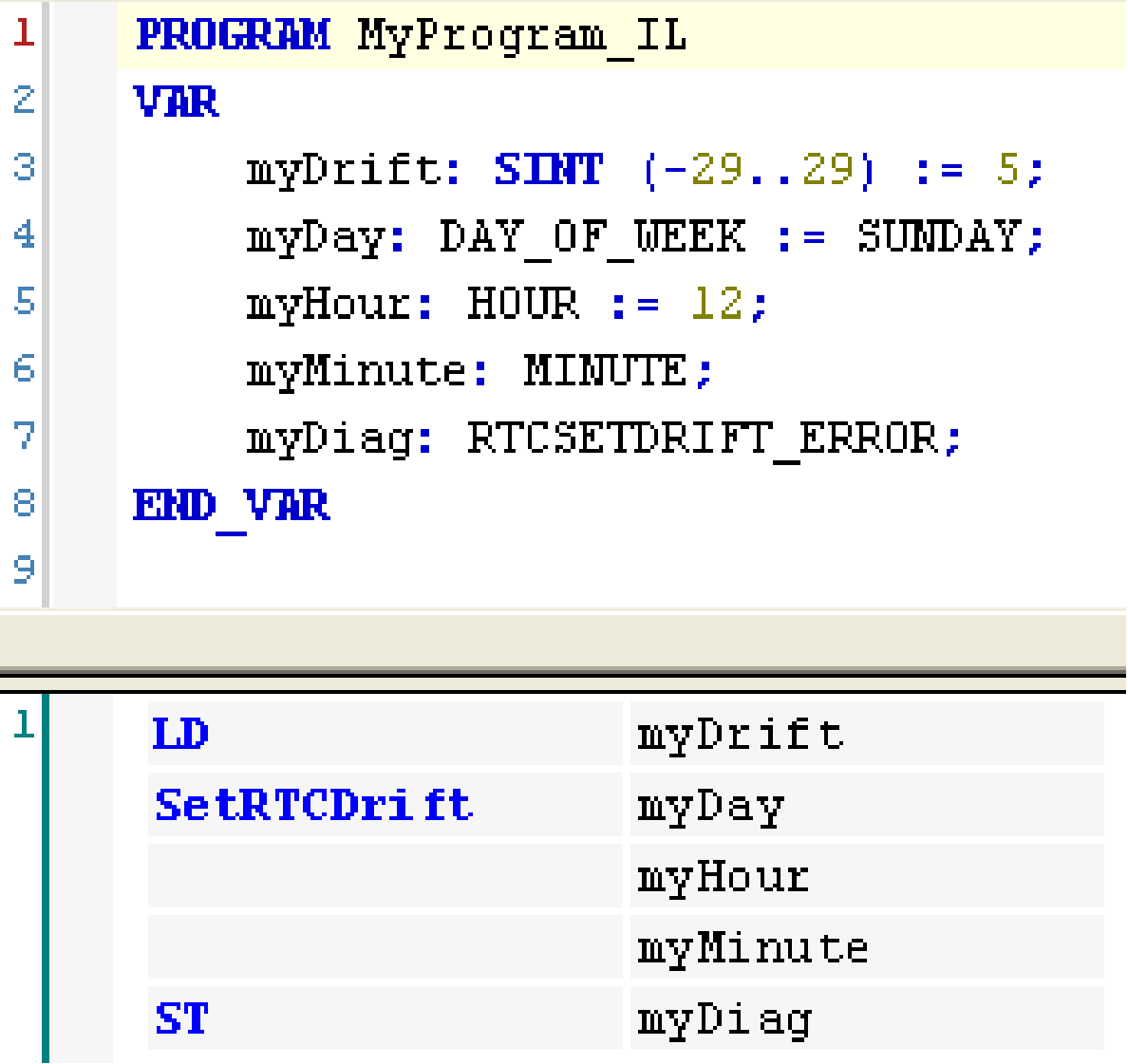

带输入参数的功能的 IL 示例： `SetRTCDrift`

功能

POU IL 编辑器中的表示形式

不带输入参数的功能的 IL 示例：

IsFirstMastCycle

带输入参数的功能的 IL 示例：

SetRTCDrift

以下过程描述如何用 IL 语言插入一个功能块：

步骤	操作
1	通过指令列表语言打开 POU 或创建新 POU。注：此处未详细介绍创建 POU 的步骤。有关详细信息，请参阅添加和调用 POU。
2	创建功能块所需的变量（包括实例名称）。
3	使用 `CAL` 指令调用功能块：使用输入助手选择 FB（右键单击并在上下文菜单中选择插入运算块）。会自动创建 `CAL` 指令和必要的 I/O。每个参数 (I/O) 都是一条指令：输入的值通过“`:=`”进行设置。输出的值通过“`=>`”进行设置。
4	在 `CAL` 右侧字段中，使用实例名称替换 `???`。
5	使用适当的变量或立即值替换其他 `???`。

要阐释该过程，请考虑下面以图形方式表示的 TON 功能块示例：

功能块	图形表示形式

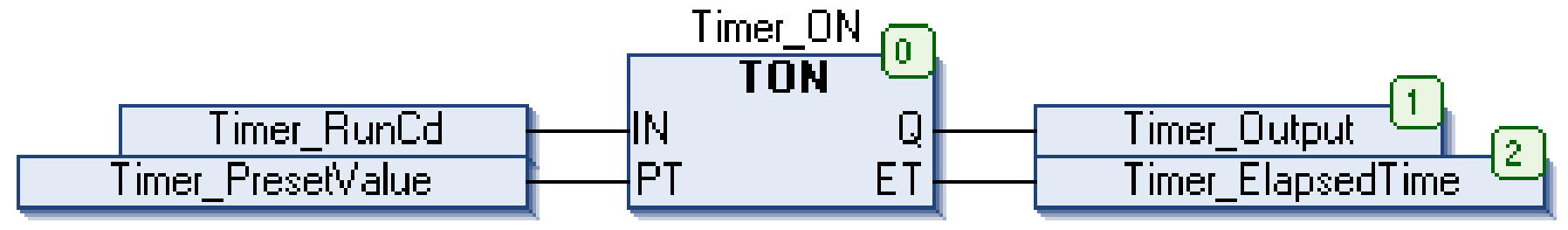

`TON`

在 IL 语言中，功能块名称直接用在操作符列中：

功能块	POU IL 编辑器中的表示形式

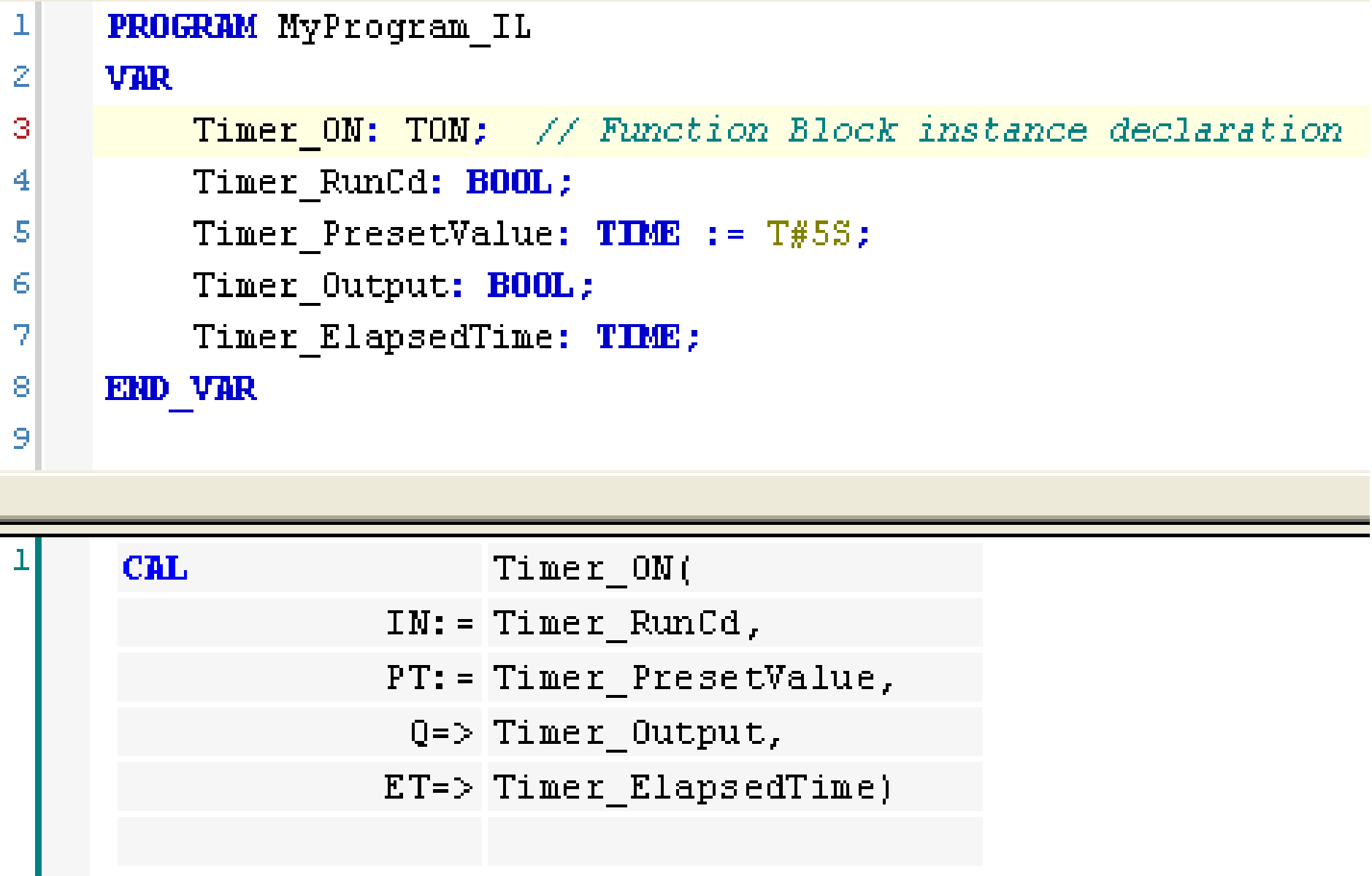

`TON`
