CONFIGURE_OTB：发送 Advantys OTB 的软件配置

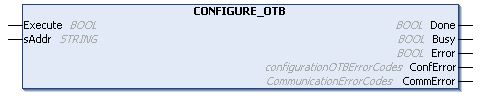

功能块描述

此功能块用于通过 Modbus TCP 将 Advantys OTB 的 EcoStruxure Machine Expert 配置数据发送到物理设备。

它允许在不需要第三方软件的情况下更新 I/O 岛的配置参数。

Modbus TCP IOScanner 必须在调用此功能之前停止。

此功能块的执行为异步。要检查配置完成情况，必须在每个应用程序循环中测试 Done、Busy 和 Error 输出标志。

要查看 IL 或 ST 语言的一般表示形式，请参阅功能和功能块表示形式。

下表介绍输入变量：

输入	类型	注释
Execute	BOOL	激活条目。在上升沿开始配置。
sAddr	STRING	OTB IP 地址。字符串的格式必须为 3{xx.xx.xx.xx}

下表介绍输出变量：

输出	类型	注释
Done	BOOL	当配置成功完成后设置为 TRUE。
Busy	BOOL	当正在进行配置时设置为 TRUE。
Error	BOOL	当配置结束且检测到错误时设置为 TRUE。
ConfError	configurationOTBErrorCodes	返回值：configurationOTBErrorCodes
CommError	CommunicationErrorCodes	返回值：CommunicationErrorCodes

以下是调用此功能的示例：

VAR

（*使用功能块配置 OTB，需要在执行该功能块之前停止 IOscanner*）

configure_OTB1: CONFIGURE_OTB;

（*初始化值不同于 16#00000000，当成功启动时 IO_start_done=0*）

IO_start_done: UDINT := 1000;

（*初始化值不同于 16#FFFFFFFF，当成功停止时 IO_start_done=16#FFFFFFFF*）

IO_stop_done: UDINT := 1000;

（*当配置 OTB 成功时 Configure_OTB_done=true，否则可以启动 IOScanner*）

Configure_OTB_done: BOOL;

myBusy: BOOL;

myError: BOOL;

myConfError: configurationOTBErrorCodes;

myCommError: UINT;

myExecute: BOOL;

END_VAR

（*首先，在配置 OTB 之前须停止 IOScanner*）

IF NOT myExecute THEN

IO_stop_done:=IOS_STOP();

END_IF

（*当 myExecute 为 TRUE 时，可将配置数据发送到 OTB，IP 地址为 95.15.3.1*）

configure_OTB1(

Execute:= myExecute,

sAddr:='3{95.15.3.1}' ,

Done=> Configure_OTB_done,

Busy=> myBusy,

Error=> myError,

ConfError=> myConfError,

CommError=> myCommError);

（*在 OTB 配置成功后，即可启动 IOScanner*）

IF Configure_OTB_done THEN

IO_start_done:=IOS_START();

END_IF
