在 EcoStruxure Machine Expert中配置 TeSys™ island

TeSys™ island 配置

要配置 TeSys™ island，双击设备树中的 TeSys_island 节点。

结果：TeSys_island 设备编辑器显示在 Logic Builder 的多选项卡编辑器视图中，其中包含缺省设置和缺省设备编辑器选项卡（比如，配置、参数、I/O 映射）。

打开配置选项卡

步骤	操作
1	在设备树中双击 TeSys_island 节点。结果：TeSys_island 设备编辑器显示在 Logic Builder 的多选项卡编辑器视图中。

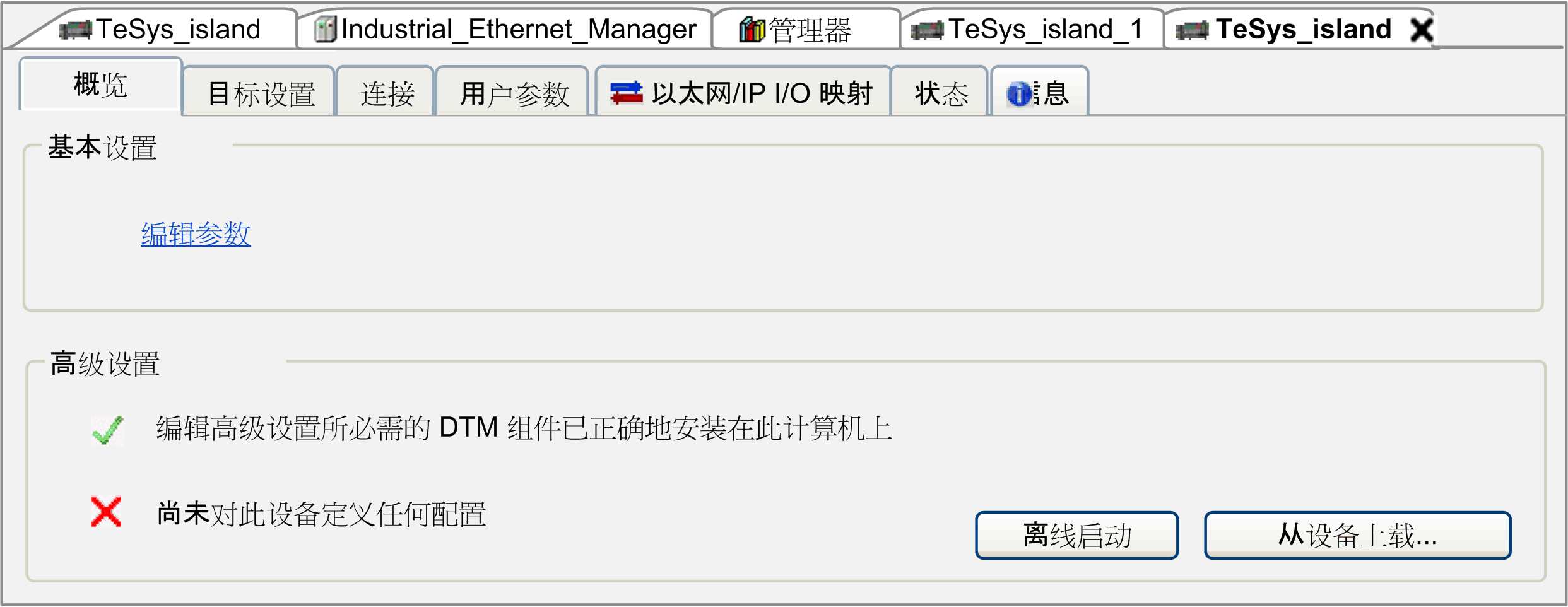

2	如为初始配置，则单击离线启动按钮，加载缺省配置，然后单击编辑配置...链接。结果：配置选项卡在 TeSys_island 设备编辑器中打开，从而允许在 FDT（现场设备工具）框架中配置 TeSys™ island。

步骤

操作

在设备树中双击 TeSys_island 节点。

结果：TeSys_island 设备编辑器显示在 Logic Builder 的多选项卡编辑器视图中。

如为初始配置，则单击离线启动按钮，加载缺省配置，然后单击编辑配置...链接。

结果：配置选项卡在 TeSys_island 设备编辑器中打开，从而允许在 FDT（现场设备工具）框架中配置 TeSys™ island。

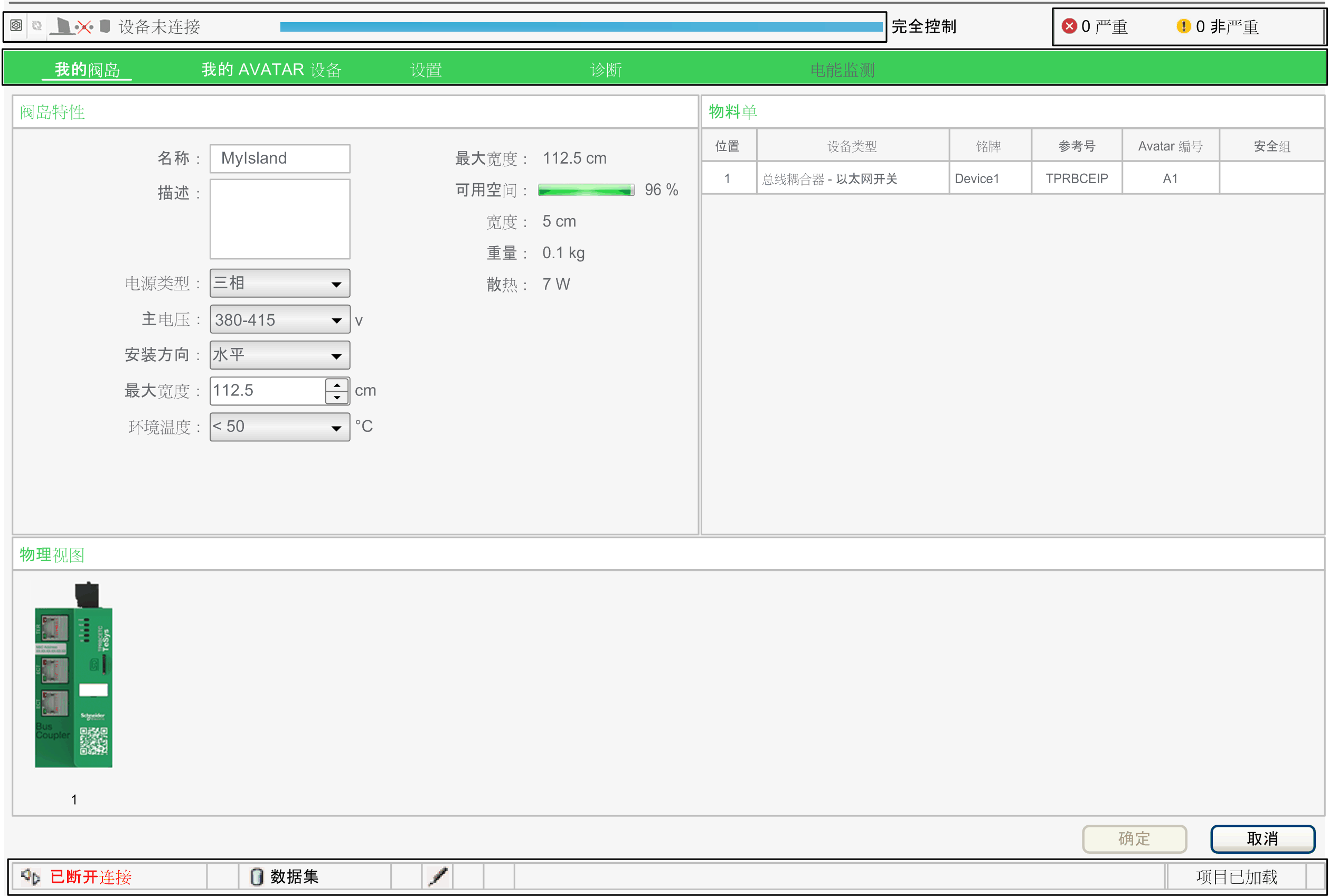

离线配置模式通过如下方式来指示：

o工具栏中的蓝色线以及状态设备未连接。

o状态栏中的红色状态已断开。

现在，您便可以使用 avatar概念在离线模式下配置 TeSys™ island 参数了。

TeSys™ islandDTM 的 Avatar 概念

TeSys™ islandDTM 使用的是avatar 概念。Avatars是 TeSys™ island 中可用的物理模块和过程的功能性和数字性表示。

可用的 avatars类型如下：

Avatar	表示	描述
系统	总线耦合器	管理并集成 TeSys™ island。
设备	独立的模块（如启动器、输入/输出模块）	将模块作为独立设备来管理。
加载	与具体负载相关的模块操作	管理不同的负载类型应用。比如，正转-反转电机 avatar包括正转和反转启动器以及预编程的正转-反转操作逻辑。

Avatar

表示

描述

系统

总线耦合器

管理并集成 TeSys™ island。

设备

独立的模块（如启动器、输入/输出模块）

将模块作为独立设备来管理。

加载

与具体负载相关的模块操作

管理不同的负载类型应用。

比如，正转-反转电机 avatar包括正转和反转启动器以及预编程的正转-反转操作逻辑。

有关 avatar概念和 TeSys™ island 参数的更多信息，请参阅通过 EcoStruxure Machine Expert 的上下文相关帮助提供的“TeSys™ island DTM 库在线帮助”。

下载 TeSys™ island 的配置

在离线模式下配置了 TeSys™ island参数之后，必须通过执行以下其中一个命令来将设置下载得到您的 TeSys™ island：

o从设备编辑器的配置选项卡中，单击下载按钮。

o右键单击设备树中的 TeSys_island 节点，然后执行命令下载到设备。

结果：到 TeSys™ island 的连接被建立。

o工具栏中的状态线变成橙色，并显示设备已连接。

o状态栏变成绿色，并显示已连接。

这表明，配置设置已成功传输到 TeSys™ island。
