Lexium 62 Power Supply 的指示灯

概述

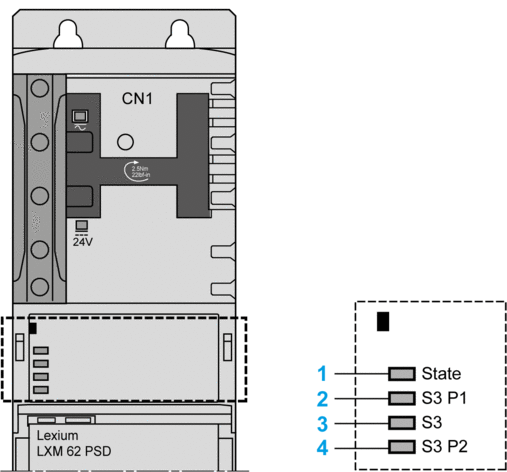

Lexium 62 Power Supply 的显示器包含四个 LED 指示灯，用于显示状态信息。

1 State LED 指示灯

2 Sercos III 通讯端口 1 状态的 S3 P1 LED 指示灯

3 Sercos III 通讯的 S3 LED 指示灯

4 Sercos III 通讯端口 2 状态的 S3 P2 LED 指示灯

复位按钮

按下复位按钮可复位并重启 Lexium 62 Power Supply。

状态 LED 指示灯

LED 指示灯颜色/状态	描述	为用户提供的说明/信息
熄灭	设备未通电或者无法工作。	检查电源。更换设备。
绿灯闪烁（4 Hz，125 ms）	设备初始化（固件启动进程、硬件兼容性检查、更新固件）	等待初始化完成。
绿灯缓慢闪烁（2 Hz，250 ms）	识别设备	必要时，通过控制器配置定义的 EcoStruxure Machine Expert 来识别设备。
绿灯常亮	设备已完成初始化，等待配置。	将设备配置为活动状态。将设备配置为不活动状态。将设备配置用于执行运动。
红灯常亮	检测到需要用户干预的不可恢复错误：警戒时钟固件校验和检测到内部错误	重置电源（电源复位）如果这种情况依然存在，请更换设备。
红灯缓慢闪烁（2 Hz，250 ms）	检测到一般错误。	EcoStruxure Machine Expert 中的设备树显示检测到的错误。在 EcoStruxure Machine Expert Logic Builder 菜单在线 > 复位控制器的诊断消息中复位检测到的错误。否则重启设备。

S3 端口 1 和 2 LED 指示灯

LED 指示灯颜色/状态	描述
熄灭	未连接电缆
橙色灯常亮	电缆已连接，但没有 Sercos 通讯
绿灯常亮	电缆已连接，Sercos 通讯处于活动状态

S3 LED 指示灯

LED 指示灯颜色/状态	描述	为用户提供的说明/信息
熄灭	设备未通电，或者无法工作，或者由于连接中断或断开而导致通讯丢失。	启动 Sercos，或者检查 Sercos 电缆和连接。
绿灯常亮	Sercos 连接处于活动状态，CP4 中未检测到错误	–
绿灯闪烁（4 Hz，125 ms）	设备处于回送模式。回送是指这样一种情形：Sercos 报文必须通过其接收端口发回。可能的原因：线路拓扑或 Sercos 环路破坏	解决办法：闭环。复位条件：在 EcoStruxure Machine Expert Logic Builder 菜单在线 > 复位控制器的诊断消息中确认检测到的错误。在 CP0 与 CP1 之间切换。注：如果在阶段 CP1 期间，检测到线路拓扑或环路破坏（设备处于回送模式），则 LED 指示灯状况不会改变。
红灯常亮	Sercos 诊断类别 1 (DC1) 在端口 1 和/或端口 2 上检测到错误。	复位条件：在 EcoStruxure Machine Expert Logic Builder 菜单在线 > 复位控制器的诊断消息中确认检测到的错误。
红灯/绿灯闪烁（4 Hz，125 ms）	检测到通讯错误。可能的原因：报文功能异常检测到 CRC 错误	复位条件：配置显示检测到哪种错误。在 EcoStruxure Machine Expert Logic Builder 菜单在线 > 复位控制器的诊断消息中确认检测到的错误。
橙色灯常亮	设备处于 CP0 至 CP3（含）或者 HP0 至 HP2（含）通讯阶段。接收到 Sercos 报文。	–
橙色灯闪烁（4 Hz，125 ms）	设备识别	注：识别的设备还通过驱动器上轴状态 LED 指示灯来显示。
