使用可选模块 DIS1 执行屏蔽

概述

使用 Inverter Enable 功能结合电源的硬接线控制执行急停：

Lexium 62 ILM	维护	紧急停止	参数 InverterEnableConfig
Lexium 62 ILM（无 DIS1）	无转矩的电机	无转矩的电机	标准 / 1
Lexium 62 ILM（带 DIS1）	–	无转矩的电机	关/0

如何安装可选模块 DIS1

无法将可选模块 DIS1 与 Lexium 62 ILM Safety Module 一起使用。

步骤	操作
1	可选模块 DIS1 安装期间，移除 Lexium 62 Power Supply 的电源。
2	取下电机上的透明盖板。

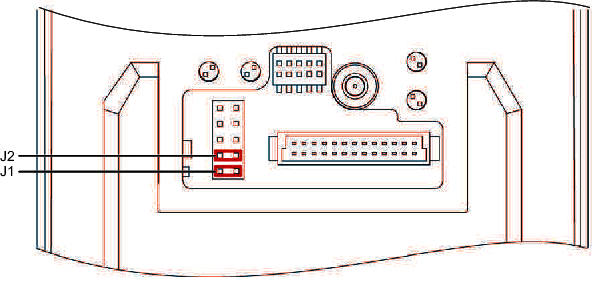

3	拔下 J1 和 J2 跳线：

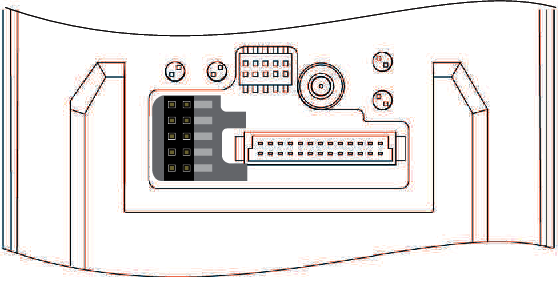

4	通过将可选模块 DIS1 插入接触引脚的方式来连接此模块，如下图所示：
5	将透明盖板重新装到电机上，并将其固定。

如何拆卸可选模块 DIS1

步骤	操作
1	可选模块 DIS1 安装期间，移除 Lexium 62 Power Supply 的电源。
2	取下电机上的透明盖板。
3	取下可选模块 DIS1。
4	重新连接 J1 和 J2 跳线。
5	将透明盖板重新装到电机上，并将其固定。
