连接 24 Vdc 控制电源和 STO(CN2、DC 电源和 STO)

概述

24 Vdc 电源电压与变频器系统中的许多外露信号接头连接在一起。

 警告
意外的设备操作
  • 请使用符合 PELV(保护性超低电压)要求的电源装置。
  • 将所有电源装置的 0 Vdc 输出连接到 FE(功能性接地),以便(例如)为安全相关功能 STO 提供 VDC 供电电压和 24 Vdc 电压。
  • 将用于驱动器的所有电源装置的所有 0 Vdc 输出(参考电位)互连。
未按说明操作可能导致人身伤亡或设备损坏等严重后果。

产品上的 24 Vdc 控制电源接口没有接通电流限制功能。当通过连接触点接通电压时,触点可能会损毁或者烧熔。

注意
接触干扰
  • 请接通电源装置的电源输入(初级侧)。
  • 不得接通电源装置的输出电压(次级侧)。
不遵循上述说明可能导致设备损坏。

安全功能 STO

有关安全功能 STO 的信号的说明,请参见章节功能安全性。若不需要此安全功能,则输入 STO_ASTO_B 必须与 +24VDC 连接。

电缆规格 CN2

屏蔽:

-(1)

双绞线:

-

PELV:

必需

最小芯线截面:

0.75 mm2 (AWG 18)

最大电缆长度:

100 m (328 ft)

(1) 参见功能安全性

接线端子CN2特性

特性

单位

最大接线电流

A

16(1)

接口横截面

mm2

(AWG)

0.5 ...2.5

(20 ...14)

剥线长度

mm

(in)

12 ...13

(0.47 ...0.51)

(1) 在连接多台设备时,注意最大允许端子电流。

端子允许接入多股线和刚性导线。如果可能请使用线端箍。

24 Vdc 控制电源的允许端子电流

  • 接头 CN2,针脚 3 和 7 以及 针脚 4 和 8 可作为 24 V/0 V 接口用于其他用户。

    插头中以下针脚相连接:针脚 1 与针脚 5,针脚 2 与针脚 6,针脚 3 与针脚 7 以及针脚 4 与针脚 8。

  • 抱闸输出口电压取决于 24 Vdc 控制电源。请注意,抱闸电流也流经接线端子。

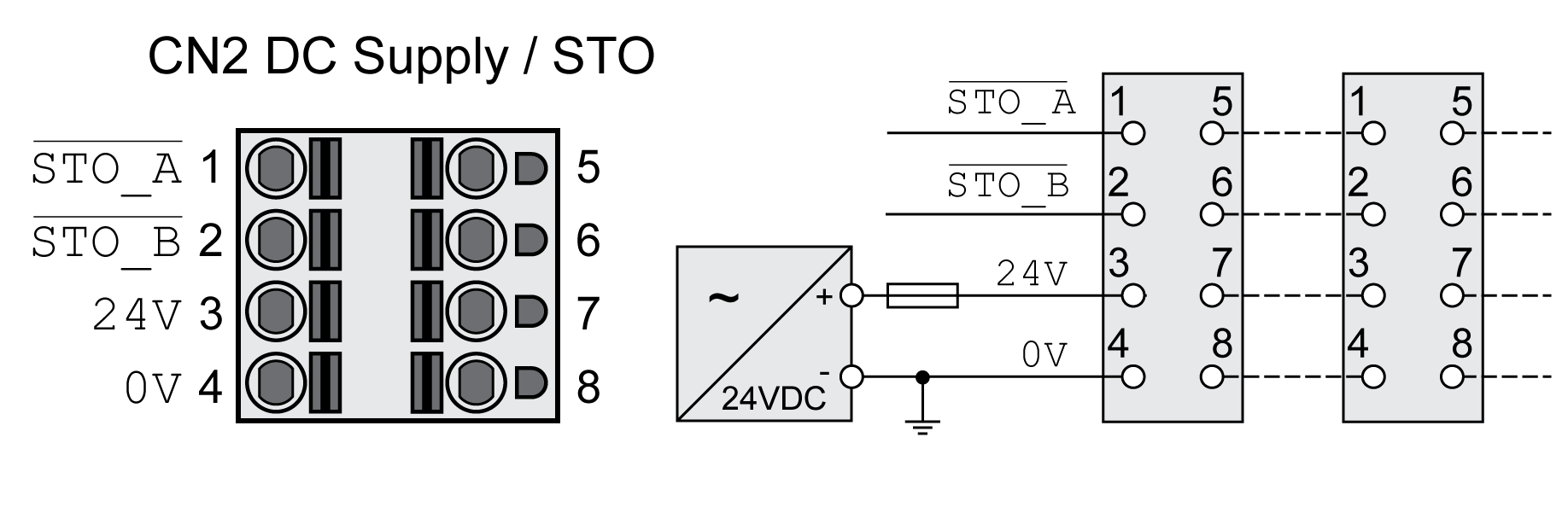

接线图

引脚

信号

含义

1、5

STO_A

安全功能 STO:双通道连接,接点 A

2、6

STO_B

安全功能 STO:双通道连接,接点 B

3、7

24V

24 Vdc 控制电源

4、8

0V

24 Vdc 控制电源的参考电位以及 STO 的参考电位

连接安全功能 STO

  • 请确保接线、电缆以及所连接的接口均符合对安全特低电压 (PELV) 的要求。

  • 根据相关规格连接安全功能,请参阅章节功能安全性

连接 24 Vdc 控制电源

  • 请确保接线、电缆以及所连接的接口均符合对安全特低电压 (PELV) 的要求。

  • 将 24 Vdc 控制电源从电源模块 (PELV) 连接到驱动器。

  • 将电源模块上的 0 Vdc 输出端接地。

  • 在连接多台设备时,注意最大允许端子电流。

  • 检查机壳上已锁定的插头锁紧装置。
