描述
当必须对电机进行紧急制动且内部制动电阻器无法再吸收多余的制动能量时，就需要使用外部制动电阻器。
在运行时，制动电阻器的温度可能高于 250 °C (482 °F)。
|
警告
|
|
高温表面
-
确保隔离高温的制动电阻器。
-
制动电阻器近旁不得出现易燃部件或热量敏感性部件。
-
在最大负载条件下执行调试，由此确认散热是否充分。
未按说明操作可能导致人身伤亡或设备损坏等严重后果。
|
监控
驱动器监测制动电阻的功率。可以读取制动电阻的负载状况。
外部制动电阻的输出端有短路保护。该设备不监测外部制动电阻的接地短路。
选择外部制动电阻
外部制动电阻的尺寸取决于所需的峰值功率和持续功率。

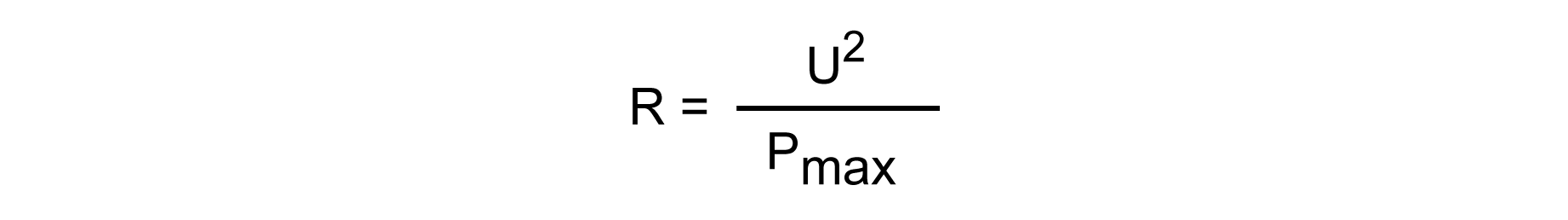

电阻值 R 可从所需峰值功率和 DC 总线电压算出。
R = 电阻值，单位 Ω
U = 制动电阻开关阈，单位 V
Pmax = 所需峰值功率，单位 W
如果要在一个驱动器上连接两个或者多个制动电阻，请注意以下条件：
-
所连接的制动电阻的总电阻值必须符合允许的电阻值规定。
-
制动电阻可并联或串联连接。只允许并联具有相同电阻值的制动电阻，以使制动电阻均匀承受负荷。
-
所连接的制动电阻的总持续功率必须大于或等于实际需要的持续功率。
只能使用专门设计为制动电阻的电阻器。有关合适的制动电阻器，请参阅附件和备件。
外部制动电阻的安装和调试
通过一个参数实现内部制动电阻和外部电阻之间的切换。
附件和备件一节中所列出的外部制动电阻附带有一张说明表，其中有关于安装的详细说明。
