载荷状况曲柄
参数
载荷状况允许指定表中描述的参数：

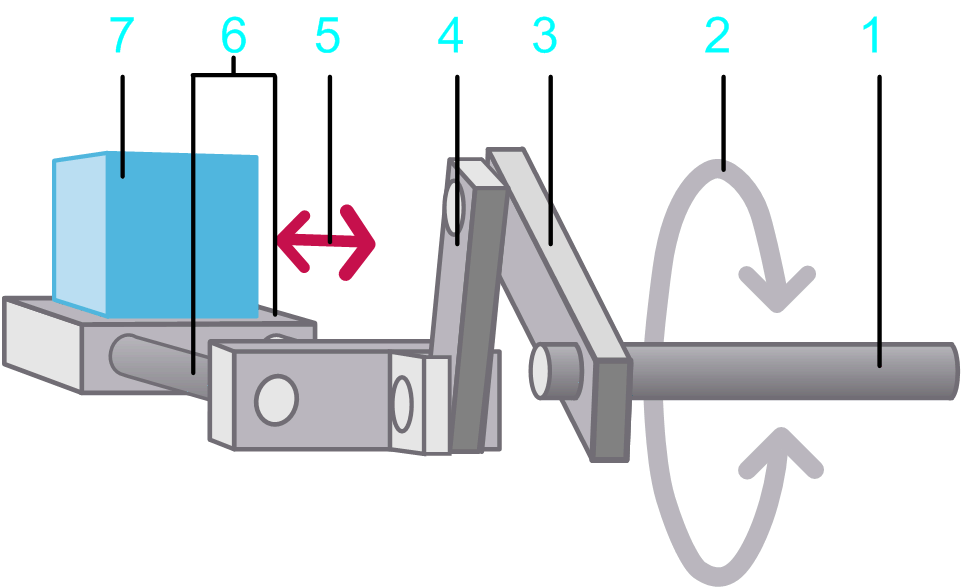

线性运动曲柄机械：
1 曲柄/输入轴
2 输入轴上的旋转运动
3 曲柄臂
4 推杆
5 滑块的线性运动
6 滑块
7 载荷

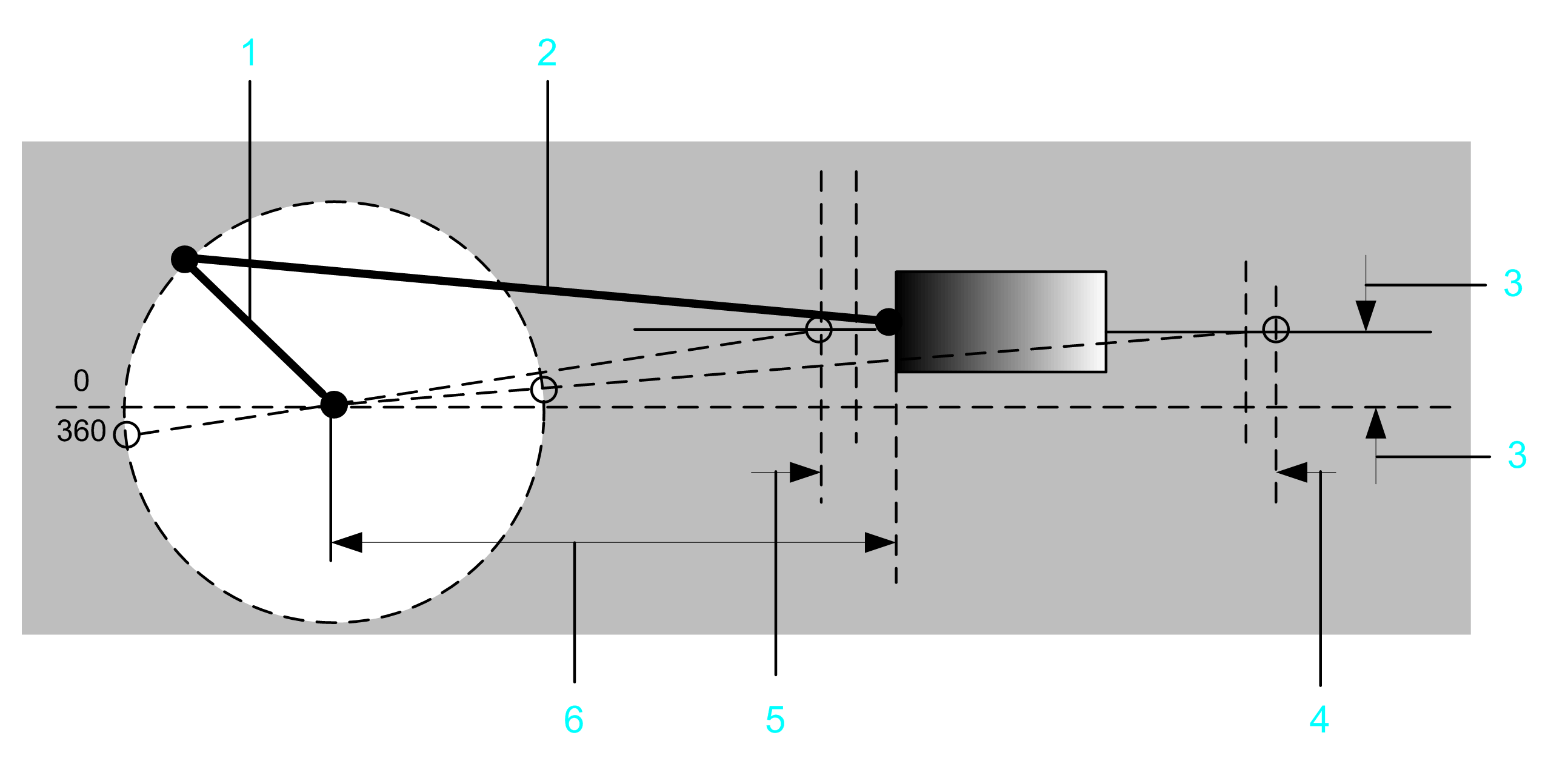

用于说明参数的线性运动曲柄机械图：
1 曲柄半径
2 推杆长度
3 偏移量
4 X最大
5 X最小
6 X起点
|
参数 |
描述 |
物理量 |
|---|---|---|
|
|
曲柄的半径。 |
长度 |
|
|
曲柄与滑块之间连杆的长度。 |
长度 |
|
|
曲轴/输入轴至滑块零位的距离。 |
长度 |
|
|
滑块与曲柄旋转中心不在同一个平面。参数描述垂直高度上的差异。 |
长度 |
|
|
滑块的最小 x 位置。该值取决于参数的值。 |
长度 |
|
|
滑块的最大 x 位置。该值取决于参数的值。 |
长度 |
|
|
被移动载荷的质量。 |
质量 |
|
|
曲柄和曲轴的惯性（不含载荷的惯性）力矩。 |
惯性力矩 |
|
|

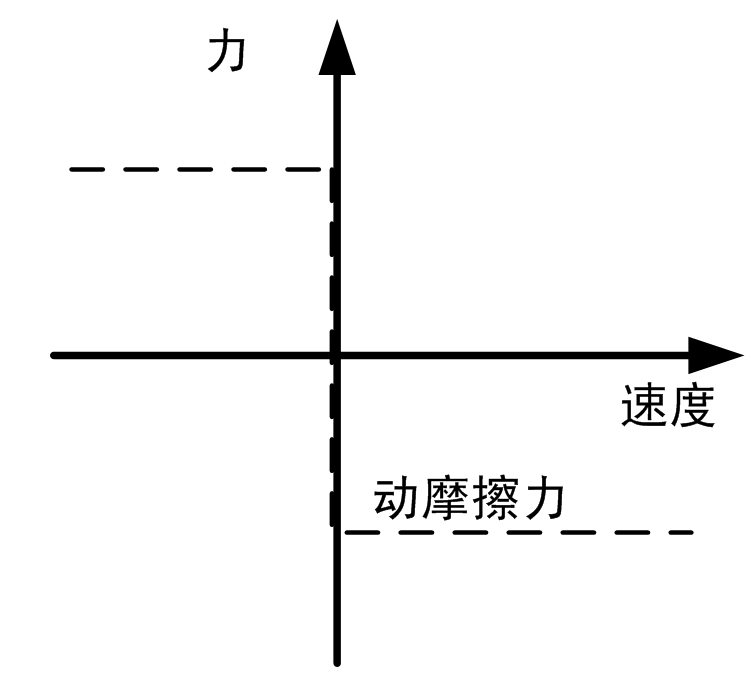

施加到输入轴上的扭矩。 该参数可为正值或 0。 运动过程中（当速度不为 0 时），该扭矩作用方向与运动方向相反。运动过程中，该扭矩的绝对值为常数，与速度无关。 在静止时（速度 =0），该扭矩不存在。 这种扭矩类型的典型示例为固体之间的动态摩擦。
|
作用力 |
|
|

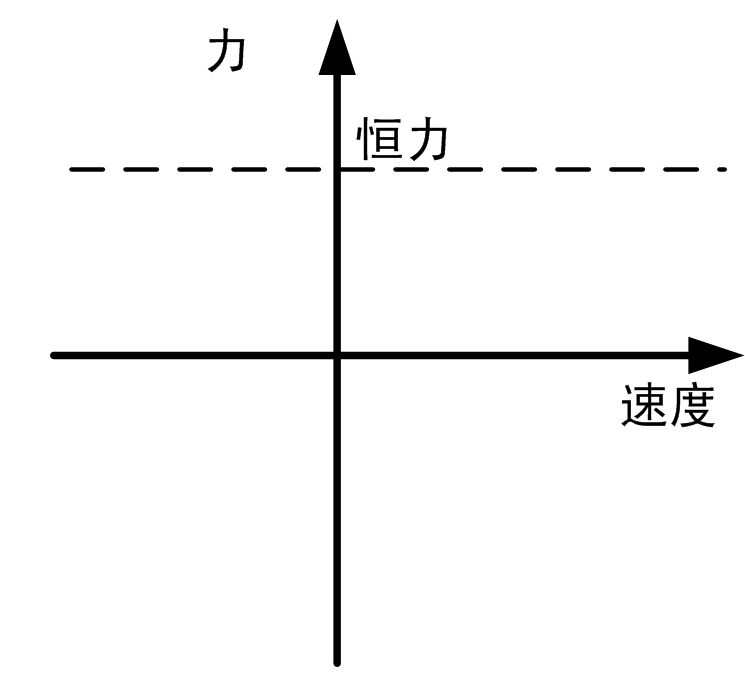

输入轴上的静态附加作用力。 允许为正值或负值或 0。正值表示该作用力施加至载荷的正方向。负值表示该作用力施加至载荷的负方向。 该作用力的绝对值和方向恒定不变，在运动和静止期间施加。它们与速度无关。 附加恒定作用力由暂停的载荷（举例）引起。
|
作用力 |
|
|

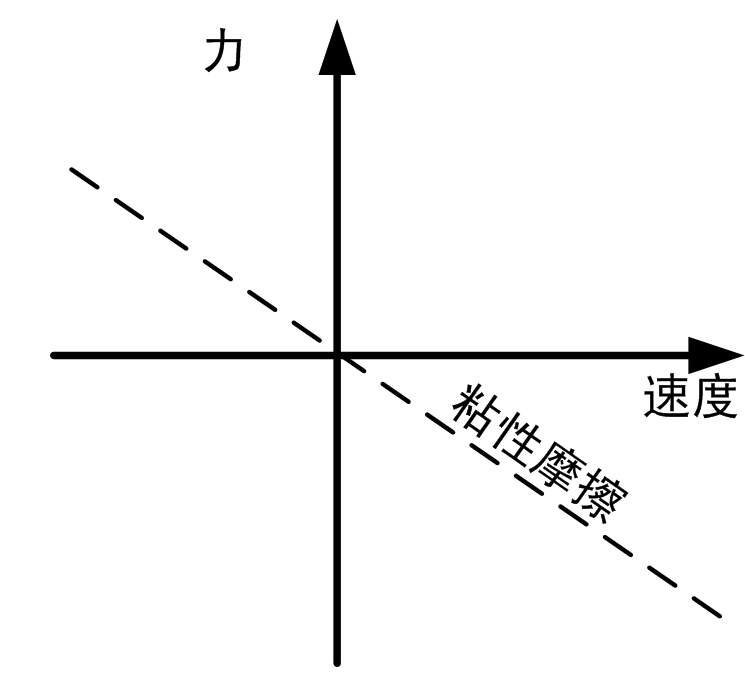

输入轴上的速度相关附加作用力。 该参数可为正值或 0。 该作用力的绝对值与速度的绝对值成比例。该作用力的方向与运动方向相反。 粘性摩擦力由液体的摩擦引起。
|
单位速度的作用力 |
|
|
用作此轴计算基础的运动轨迹。 载荷状况的运动轨迹描述曲柄滑块的线性运动或曲轴的旋转运动。 |
线性运动（曲柄滑块）或曲轴的旋转运动。 |
|
|
用于与另一个定义附加载荷的运动图进行组合的载荷轨迹。可通过它定义在指定运动顺序过程中伺服轴上表现的载荷。 |
作用力 |
