Rack iPC Optimized 描述

正面视图



1   电源 LED

2   HDD LED

3   风扇 LED

4   温度 LED

5   2 个风扇

6   2 个 USB 2.0 端口

7   报警复位按钮

8   系统复位按钮

9   电源开关

10   KB/MS 接口

11   2 个 3.5" 热插拔硬盘托盘（在不结合 OS 使用时）

12   供选配的细条状驱动器槽

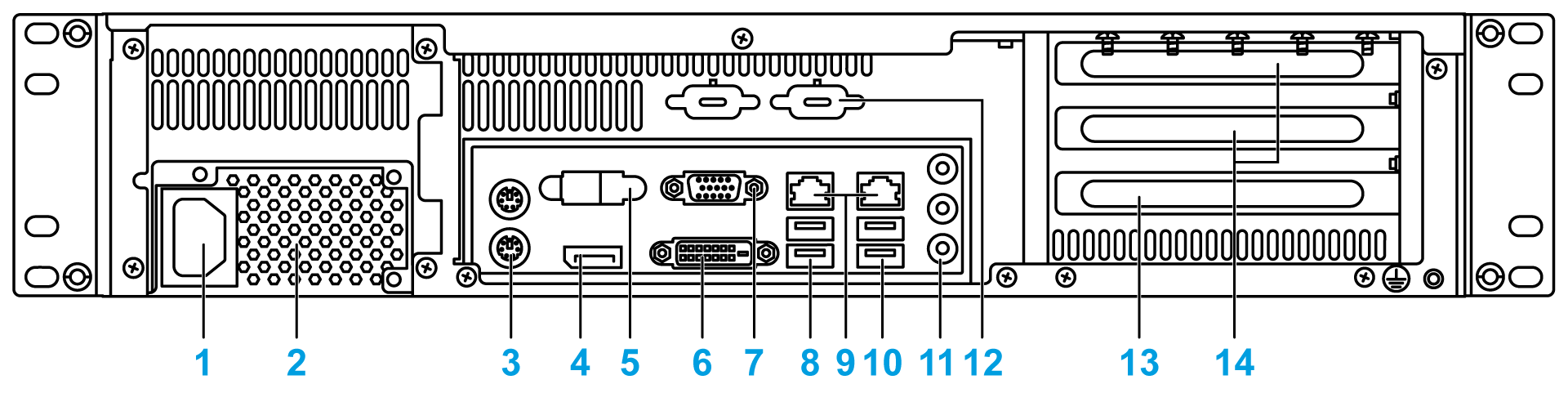

背面视图



1   电源接口

2   电源单元

3   KB/MS 接口

4   串行端口接口

5   串行端口接口

6   DVI 接口

7   VGA 接口

8   2 个 USB 3.0 端口

9   2 个 LAN 端口

10   2 个 USB 3.0 端口

11   音频端口

12   2 个备用 Sub-D9 外壳

13   PCI 扩展槽

14   2 个 PCIe (x8/x16) 扩展槽

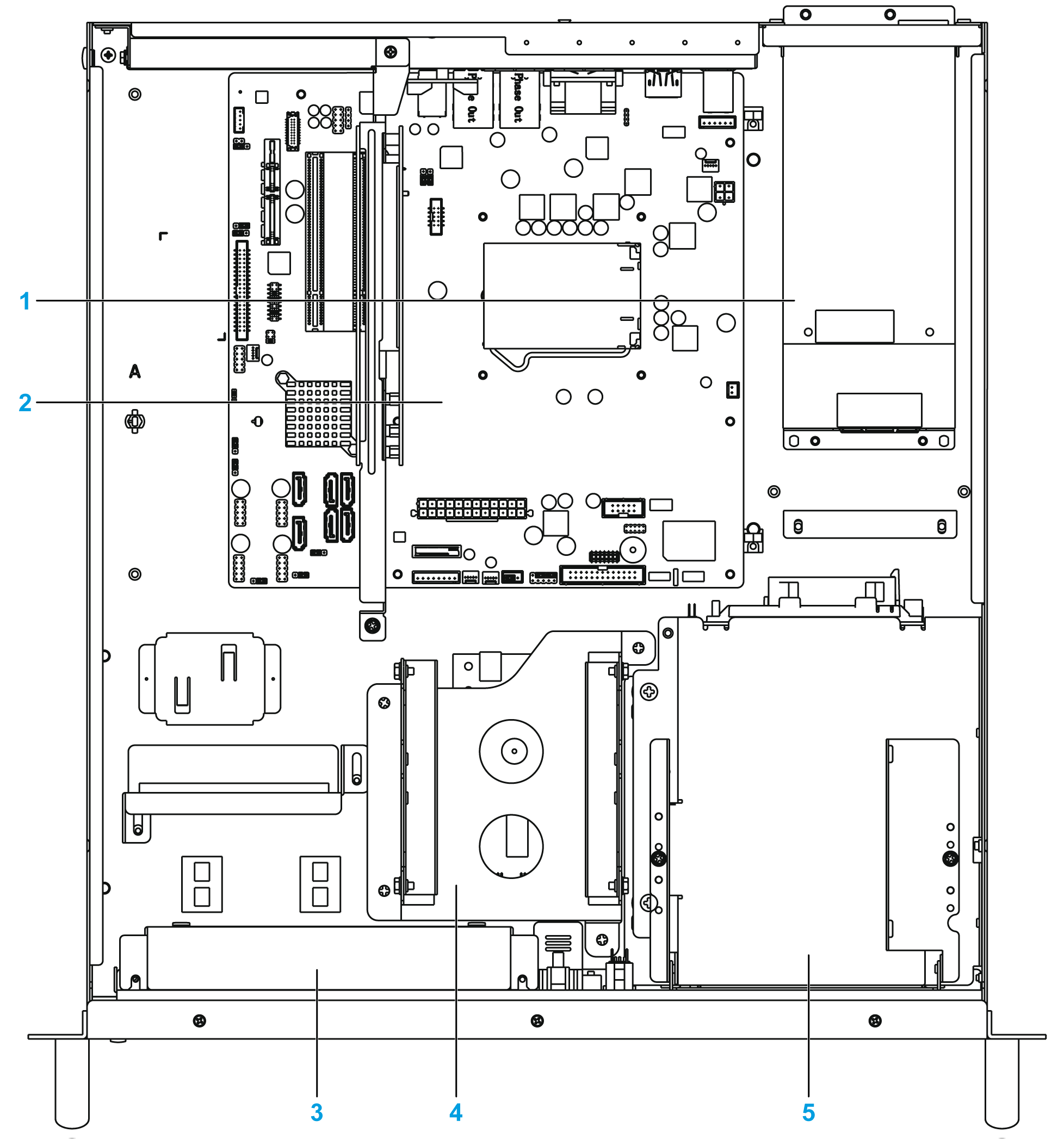

顶部视图



1   电源单元

2   Micro ATX 主板

3   2 个系统风扇

4   用于 OS 的 3.5” SATA 3 内部驱动器

5   2 个 3.5" SATA 2 热插拔硬盘托盘
