Rack iPC Universal 描述

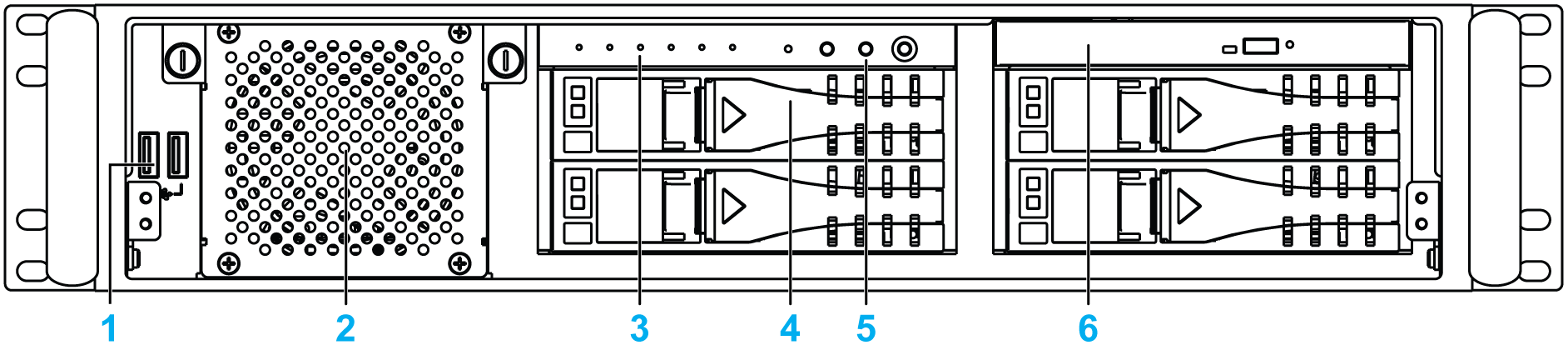

正面视图



1   2 个 USB 2.0 端口

2   可从前部触及的风扇

3   5 个 LED

4   4 个按钮

5   4 个 3.5" 热插拔硬盘托盘（在不结合 OS 使用时）

6   供选配的细条状驱动器

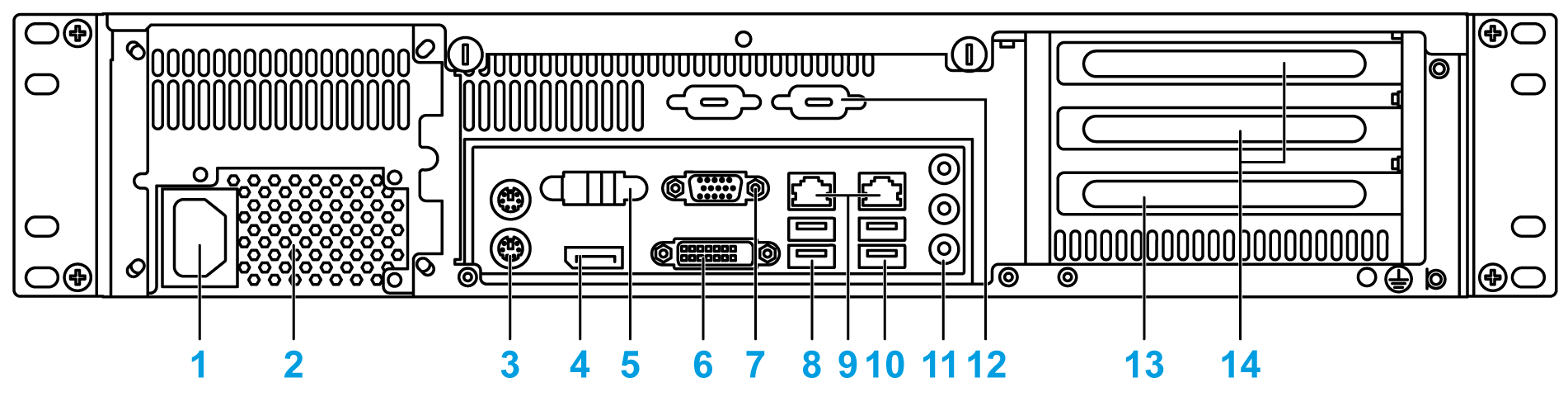

背面视图



1   电源接口

2   电源单元

3   KB/MS 接口

4   串行端口接口

5   串行端口接口

6   DVI 接口

7   VGA 接口

8   2 个 USB 3.0 端口

9   2 个 LAN 端口

10   2 个 USB 3.0 端口

11   音频端口

12   2 个备用 Sub-D9 外壳

13   PCI 扩展槽

14   2 个 PCIe (x8/x16) 扩展槽

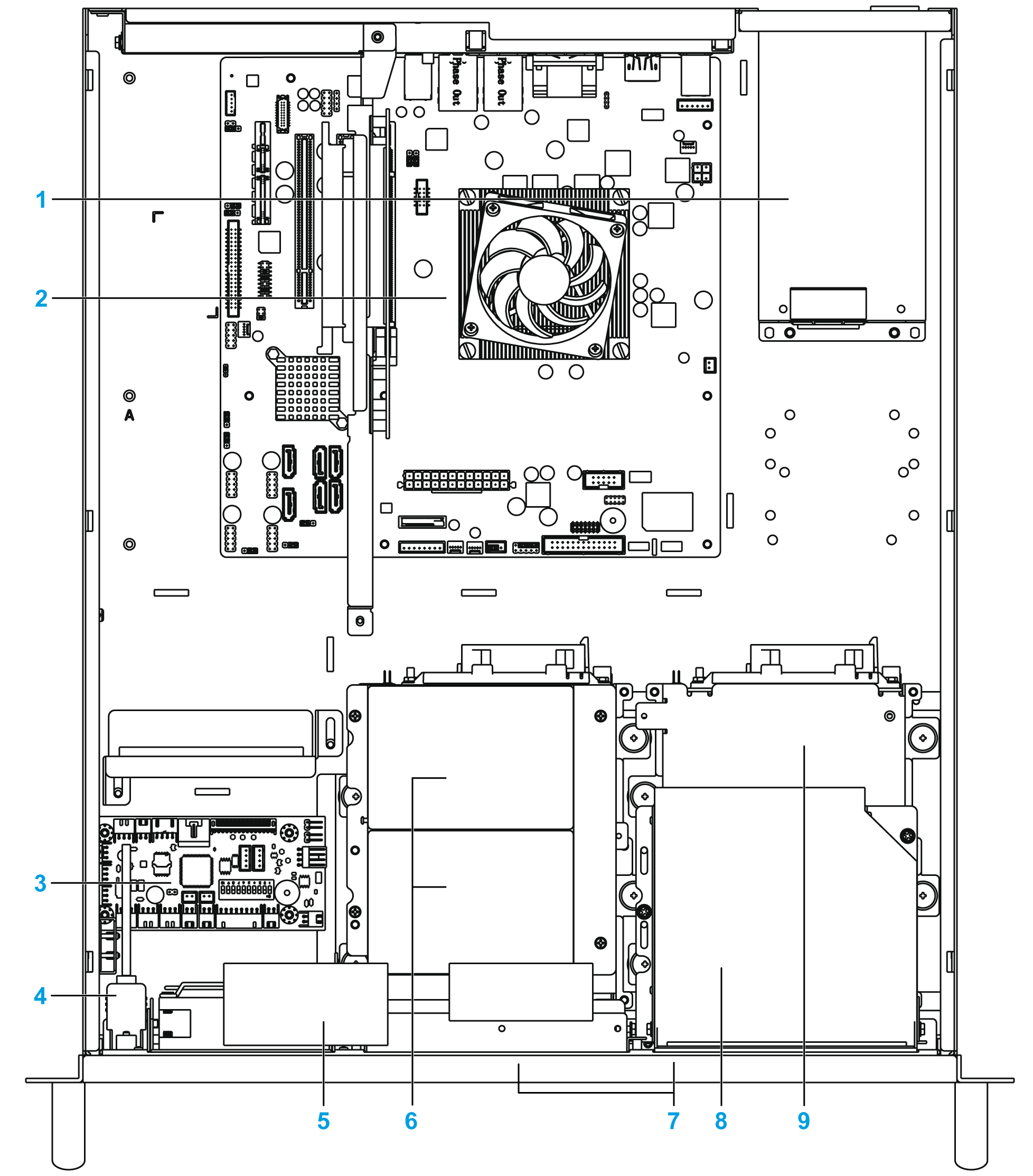

顶部视图



1   电源单元

2   Micro ATX 主板

3   拥有风扇速度控制功能的报警板

4   外壳打开开关

5   带拇指螺钉的存储器风扇

6   2 个供选配的 2.5”内部驱动器槽

7   4 个 3.5" SATA 2 热插拔硬盘托盘

8   供选配的细条状驱动器

9   用于 OS 的 3.5” SATA 3 内部驱动器
