通过同步跳变沿设置计数器值，将会加载配置的预设值。
启用计数时，每个应用到输入的脉冲都递减当前值。在当前值达到 0 时计数器停止。
即使新的脉冲应用到输入，计数器值仍然保持为 0。
要再次激活计数器，需要新的同步。

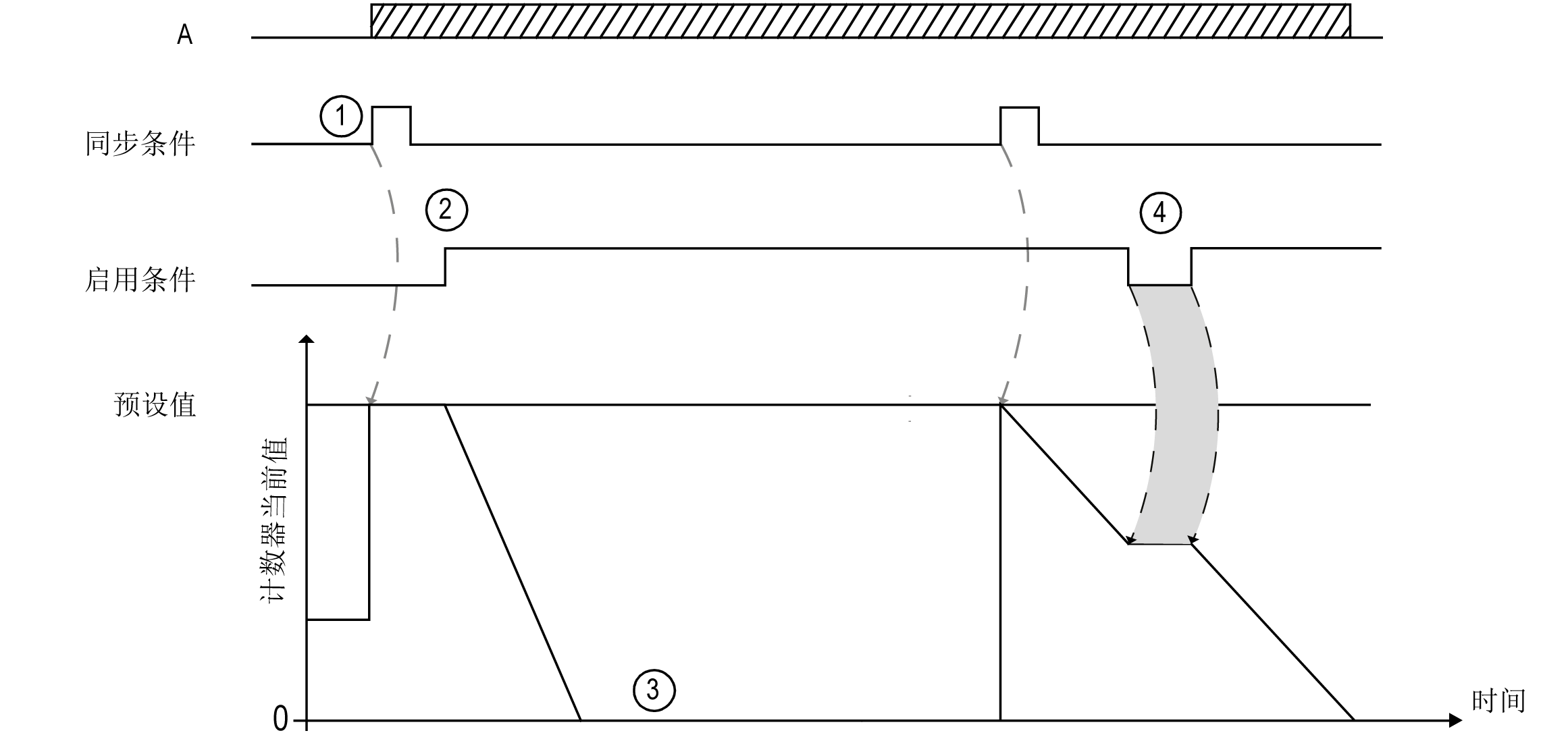

下表介绍上图的各个阶段：
|
阶段 |
操作 |
|---|---|
|
1 |
在同步条件的上升沿上，将预设值加载到计数器（不考虑当前值），并设置计数器值。 |
|
2 |
当启用条件 = TRUE 时，当前的计数器值依据输入 A 上的各个脉冲递减，直至达到 0。 |
|
3 |
计数器等待同步条件的下一个上升沿出现。 注：此时，输入 A 上的脉冲对计数器不起作用。 |
|
4 |
当启用条件 = FALSE 时，计数器将忽略来自输入 A 的脉冲并保留其当前值，直到启用条件再次 = TRUE。计数器将从保留的值开始，在 Enable 输入的上升沿恢复对输入 A 的脉冲进行计数。 |
