以太网端口

简介

HMISCU 配有 IEEE802.3 兼容的以太网通讯端口，以 10 Mbps 或 100 Mbps 的速率传送或接收数据。

以太网端口连接器

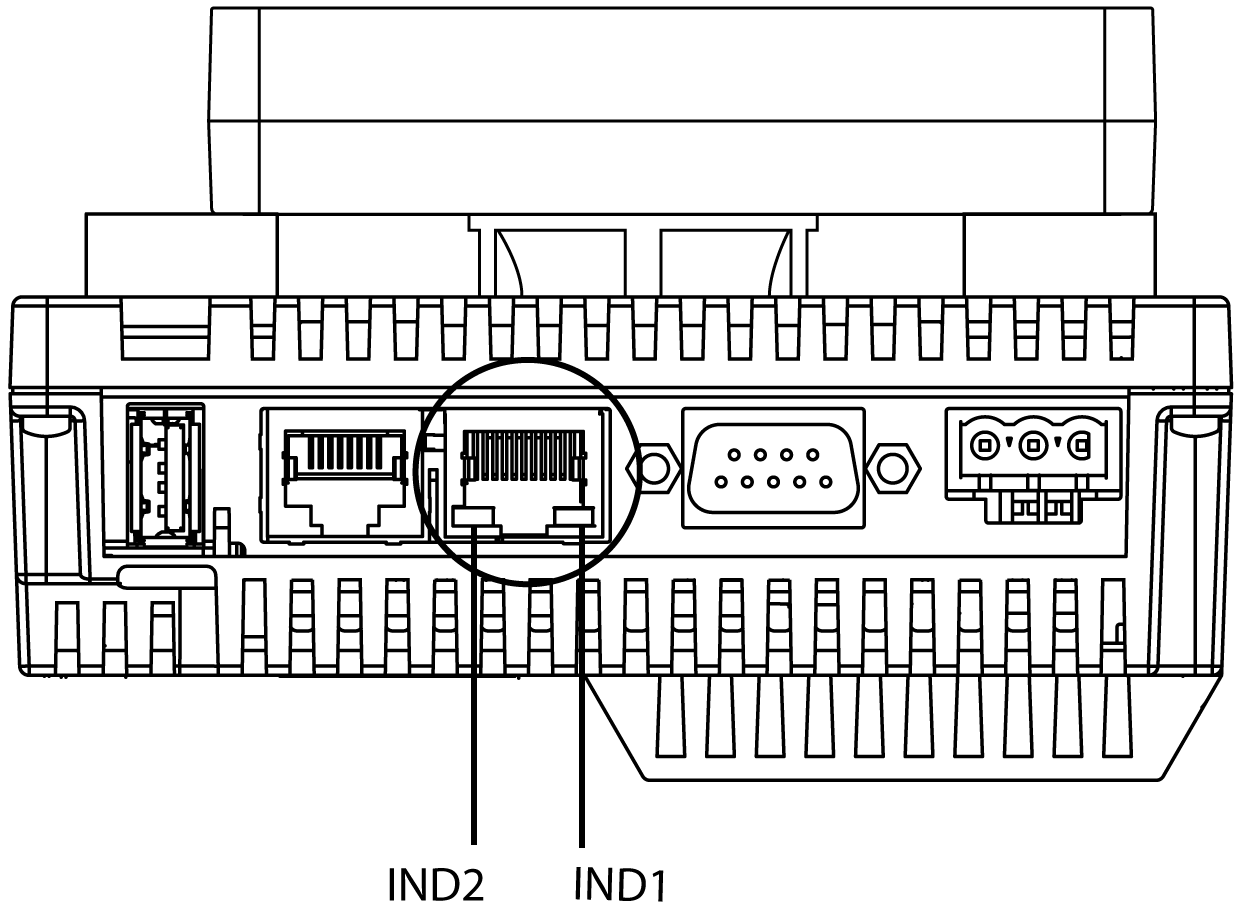

下图显示了 RJ45 以太网端口在后插模块上的位置：





不要将 RJ45 以太网连接器与 RJ45 串行端口混淆。

注意： 以太网网络应该由经过培训的合格人员安装。

注意： 必须通过集线器或交换机进行一对一 (1:1) 连接。根据所连接的 PC 和网卡，可以使用交叉电缆进行 1:1 连接。

特性

下表介绍以太网的不同特性：

引脚分配

下图显示 RJ45 以太网连接器引脚分配：





下表介绍 RJ45 以太网连接器引脚：

注意： HMISCU 支持 MDI/MDIX 自动交叉电缆功能。您不一定要使用特殊的以太网交叉电缆来将设备直接连接到此端口（没有以太网集线器或交换机的连接）。

状态 LED

下表介绍以太网状态 LED 的运行状况：
