数字量输入

概述

后插模块配有 16 路数字量输入。

危险

火灾危险

对于电源的电流容量，仅使用正确的电线规格。

不遵循上述说明将导致人员伤亡。

输入管理功能的可用性

下表介绍后插模块输入可能的使用情况：

注意：您可以使用各种滤波器和功能来管理 HMI 控制器输入。

接线图

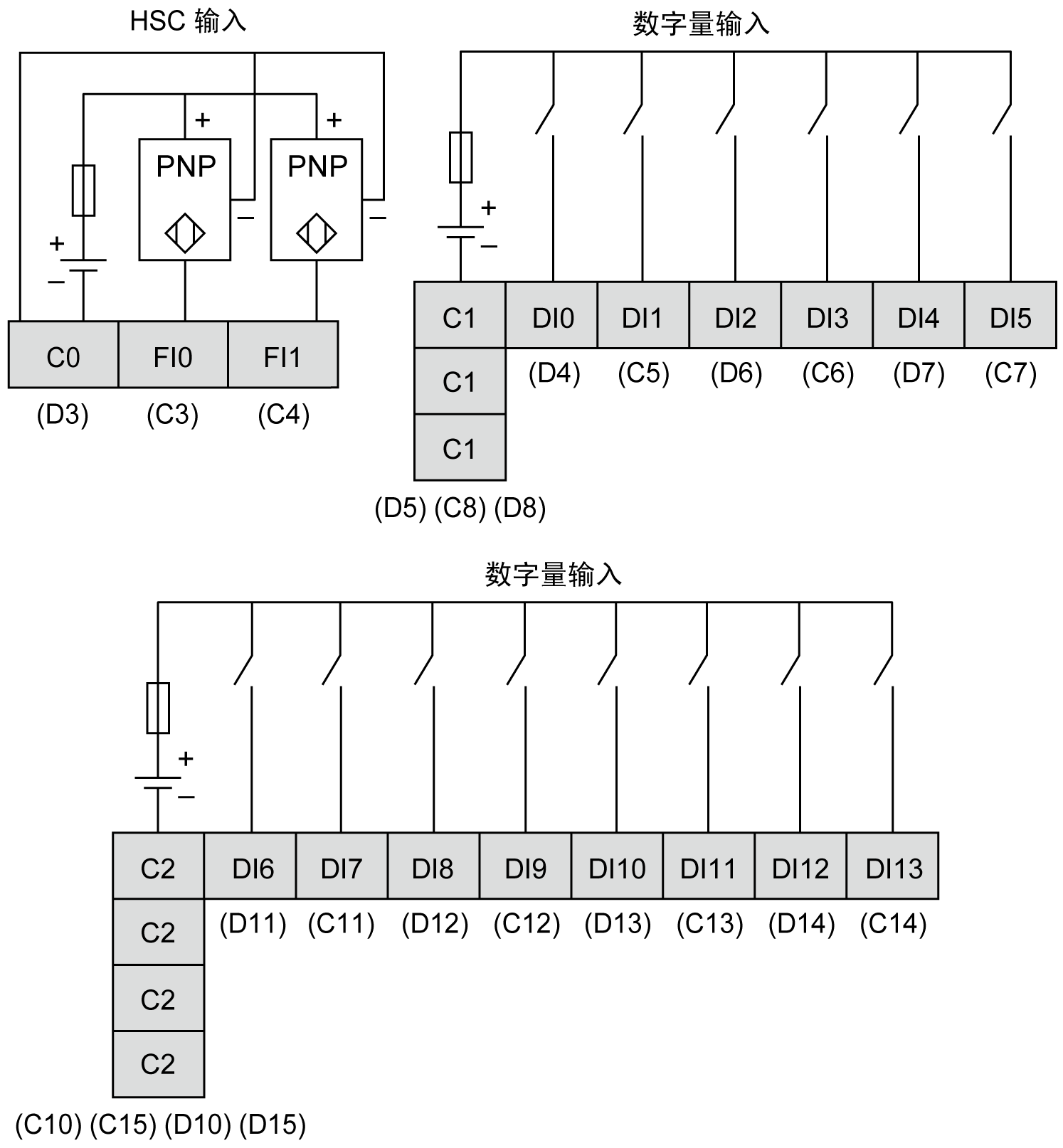

该图示出 HMISCU6A5、HMISCU8A5 和 HMISAC 数字输入漏极类型（正逻辑）的接线图：

注意：数字量输入为漏极类型（正逻辑）。

该图示出 HMISCU6A5、HMISCU8A5 和 HMISAC 数字输入源极类型（负逻辑）的接线图：

注意：数字量输入为源极类型（负逻辑）。

警告

意外的设备操作

请勿将电缆连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。

不遵循上述说明可能导致人员伤亡或设备损坏。

警告

意外的设备操作

仅将传感器和执行器电源用于为连接到模块的传感器或执行器供电。
