HSC 功能可以对来自与专用快速输入相连的传感器、编码器、开关等的脉冲进行快速计数。
HSC 的类型有 2 种：
oSimple 类型：单个输入的计数器。
oMain 类型：最多可使用 4 路输入（2 路快速输入和 2 路标准输入）和 2 路反射输出的计数器。
|
步骤 |
描述 |
|---|---|
|
1 |
在设备树中，双击 HMISCUxx5 > 内嵌功能 > HSC。 结果：HSC 配置窗口随即显示。 |

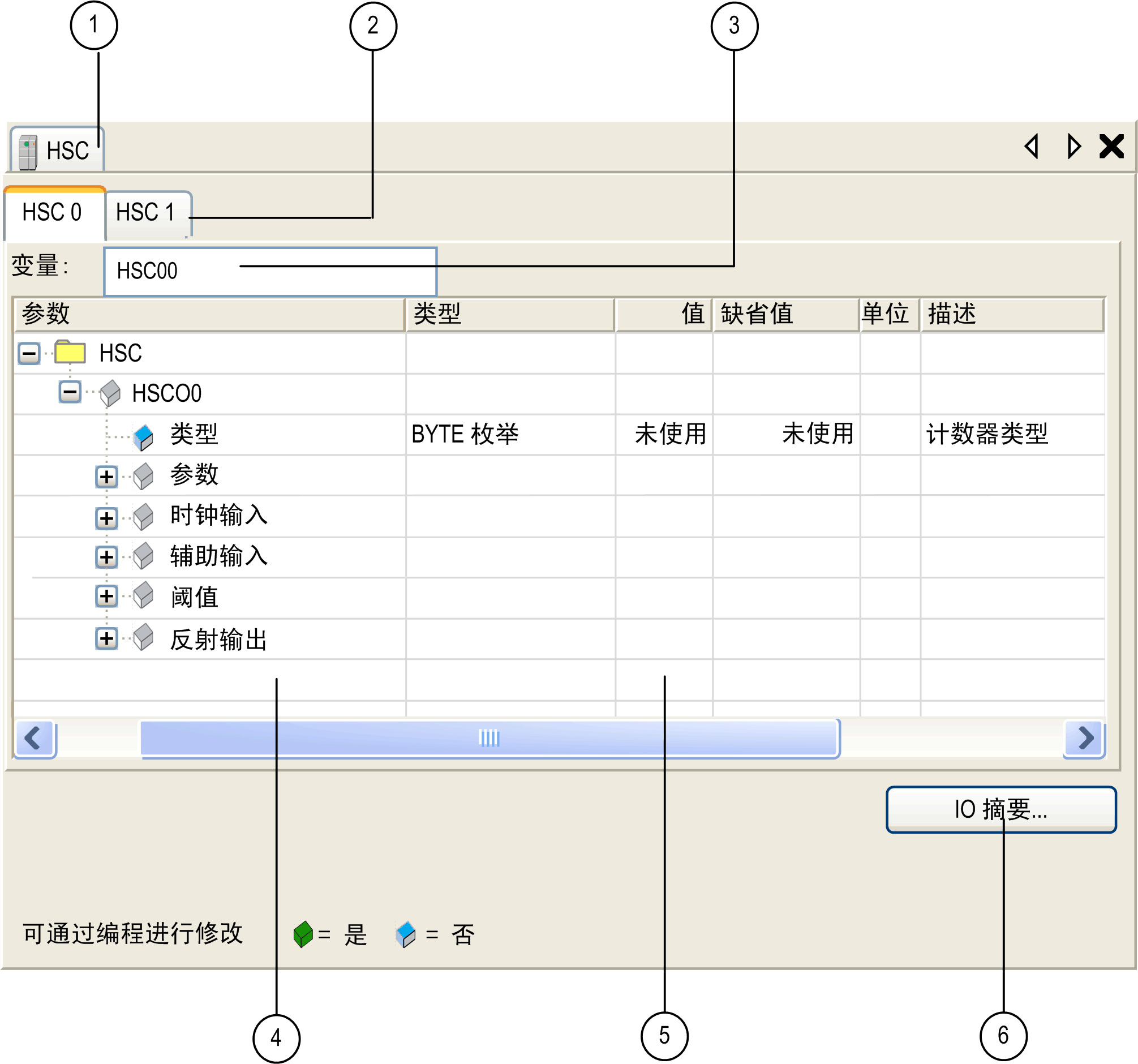

下图显示了用于配置 HSC 的 HSC 配置窗口示例：
下表描述 HSC 配置窗口的各个区域：
|
编号 |
操作 |
|---|---|
|
1 |
如有必要，选择 HSC 选项卡以访问 HSC 配置窗口。 |
|
2 |
选择特定 HSC • 选项卡，访问需要配置的 HSC 通道。 |
|
3 |
选择所需的 HSC 类型（Simple 或 Main）。可以在此处定义表示通道实例的全局变量名称。HSC 0 的缺省值是 HSC00，而对于 HSC 1 则是 HSC01。 |
|
4 |
单击每个参数旁边的加号展开该参数，以访问其设置。 |
|
5 |
配置窗口，在其中根据使用的模式设置 HSC 参数。 |
|
6 |
单击 IO 摘要按钮后，将显示 IO 摘要窗口。使用此窗口可检查您配置的物理 I/O 映射。 |
有关配置参数的详细信息，请参阅 HMI SCU HSC 选择矩阵。
