模拟量温度内嵌功能

概述

HMISCUxB5 HMI Controller 具有带 2 路输入的嵌入式模拟量温度。HMI SCU 设计为可用于各种类型的传感器。您必须根据不同调整值指定传感器的类型。

有关模拟量温度输入的技术特性的信息，请参阅硬件指南。

访问模拟量温度配置

步骤	操作
1	单击 HMISCUxx5 > 内嵌功能 > 温度。
2	选择 I/O 配置或 Temperature I/O Mapping 选项卡。

模拟量温度输入配置窗口

可通过以下窗口配置模拟量温度输入：

注意：嵌入式模拟量 I/O 始终由 MAST 任务进行物理更新。

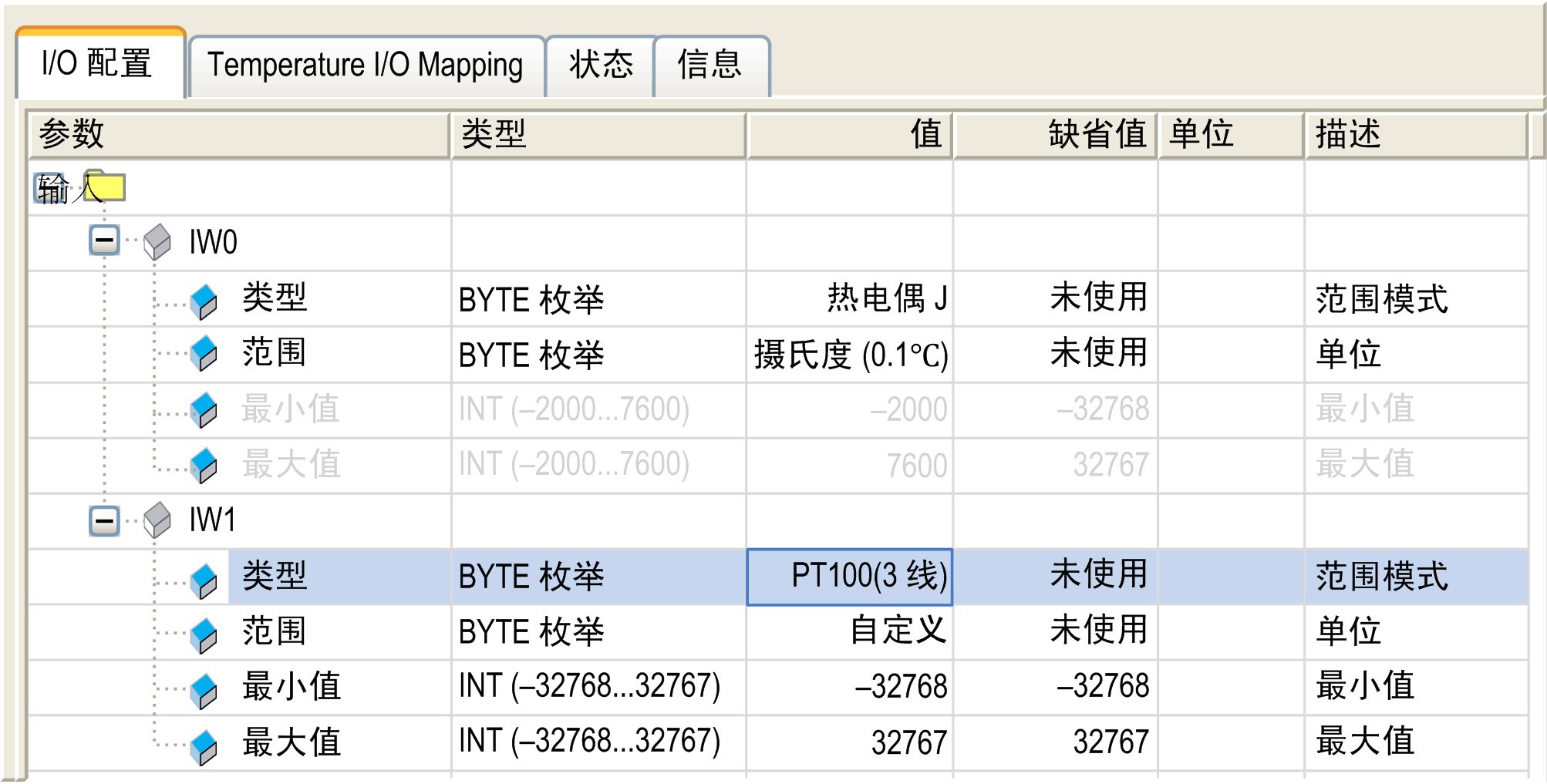

“I/O 配置”选项卡

下表描述了模拟量输入参数配置：

参数		值	描述	约束条件
类型		未使用 * 热电偶 J 热电偶 K 热电偶 R 热电偶 B 热电偶 S 热电偶 T 热电偶 E 热电偶 N PT100（2/4 线） PT1000（2/4 线） NI100（2/4 线） NI1000（2/4 线） PT100（3 线） PT1000（3 线） NI100（3 线） NI1000（3 线）	范围模式	–
范围		未使用 * 正常自定义摄氏度 (0.1 °C) 华氏度 (0.1 °F)	单位	如果定义了类型值，则可用。
最小值	正常	0	最小值	不可配置。
	自定义	– 32768	最小值	最低可配置值。
	摄氏	热电偶 J：–2000 热电偶 K：–2400 热电偶 R：0 热电偶 B：2000 热电偶 S：0 热电偶 T：–2000 热电偶 E：–2000 热电偶 N：–2000 PT100：–2000 PT1000：–2000 NI100：–500 NI1000：–500	最小值	不可配置。
	华氏度	热电偶 J：–3280 热电偶 K：–4000 热电偶 R：32 热电偶 B：–3920 热电偶 S：32 热电偶 T：–3280 热电偶 E：–3280 热电偶 N：–3280 PT100：–3280 PT1000：–3280 NI100：-580 NI1000：-580	最小值	不可配置。
最大值	正常	65535	最大值	不可配置。
	自定义	32767	最大值	最高可配置值。
	摄氏	热电偶 J：7600 热电偶 K：13700 热电偶 R：16000 热电偶 B：18000 热电偶 S：16000 热电偶 T：4000 热电偶 E：9000 热电偶 N：13000 PT100：6000 PT1000：6000 NI100：2000 NI1000：2000	最大值	不可配置。
	华氏度	热电偶 J：14000 热电偶 K：24980 热电偶 R：29120 热电偶 B：32720 热电偶 S：29120 热电偶 T：7520 热电偶 E：16520 热电偶 N：23720 PT100：11120 PT1000：11120 NI100：3920 NI1000：3920	最大值	不可配置。
* 参数缺省值

如果您已物理连接电压信号的模拟量通道，并在 SoMachine 中将此通道配置用于电流信号，则可能会损坏模拟量电路。

注意

设备无法操作

确认模拟电路的物理线路与模拟量通道的软件配置兼容。

不遵循上述说明可能导致设备损坏。

注意：

o为了减少循环时间，在没有连接传感器时请不要激活通道。

o数据类型始终为 INT，这是一个 16 位的整数值。根据上表中的条目显示最小值和最大值。（例如，对于热电偶 J，如果以摄氏度计，该类型将读取：INT(– 2000...7600)）

o如果选项显示为灰色，则表明此参数不可用。

模拟量到数字量转换速率

可通过转换器硬件对数据采集提供模拟量到数字量转换速率。配置的所有温度模拟量 I/O 每隔 2 毫秒转换一次。

端子温度（冷端）补偿

在内部测量和计算端子温度（冷端）补偿。不需要进行任何额外的端子温度测量。

“Temperature I/O Mapping”窗口

可以在 Temperature I/O Mapping 窗口中定义和命名变量。此选项卡还提供其他信息，例如拓扑寻址。

下表描述了 I/O 映射配置：

变量	通道	类型	缺省值	描述
输入	IW0	INT	–	输入 0 的当前值
输入	IW1	INT	–	输入 1 的当前值
