将 Magelis SCU HMI Controller 连接到 PC

将控制器连接到 PC

应用程序传输

要传输并运行应用程序，请将 HMI SCU 连接到已安装 SoMachine 的 PC。要传输应用程序，请使用以太网、串行链路或 USB 存储盘。

注意

可能对控制器组件造成电气损坏

请先将通讯电缆连接到 PC 之后再连接到控制器。

不遵循上述说明可能导致设备损坏。

注意：除非使用以太网，否则一次只能将一个 HMI SCU 连接到计算机。

应用程序传输后自动重新启动

HMI SCU 在下载应用程序后自动重新启动，这包括控制部件 (SoMachine) 和 HMI 部件 (Vijeo-Designer)。

固件更新

在传输应用程序（通过以太网、USB 下载电缆或 USB 存储盘）时，将自动完成固件更新（将提示用户确认）。

应用程序下载与固件降级

HMI SCU 可以从 USB 存储盘下载应用程序和降级固件。首先必须将应用程序和相应的固件版本保存在 USB 存储盘上。

步骤	操作
1	在连接 USB 存储盘之前，请关闭控制器的电源。
2	将含有应用程序和固件的 USB 存储盘连接到控制器的 USB 端口。
3	打开控制器。结果：随即下载 USB 存储盘中的应用程序和固件版本。

步骤

操作

在连接 USB 存储盘之前，请关闭控制器的电源。

将含有应用程序和固件的 USB 存储盘连接到控制器的 USB 端口。

打开控制器。

结果：随即下载 USB 存储盘中的应用程序和固件版本。

注意：如果您在控制器处于打开状态时插入含有应用程序和固件的 USB 存储盘，则会显示一个屏幕，询问您是否要安装 USB 存储盘中的应用程序。

将应用程序和固件保存在 USB 存储盘上

步骤	操作
1	将 USB 存储盘插入计算机的 USB 端口。
2	使用快速工具切换菜单（窗口左上角）选择 Vijeo-Designer。结果：项目切换到 HMI 并显示 Vijeo-Designer 主窗口。
3	右键单击导航器窗口中的控制器节点，然后选择属性。结果：Property Inspector 窗口随即显示。

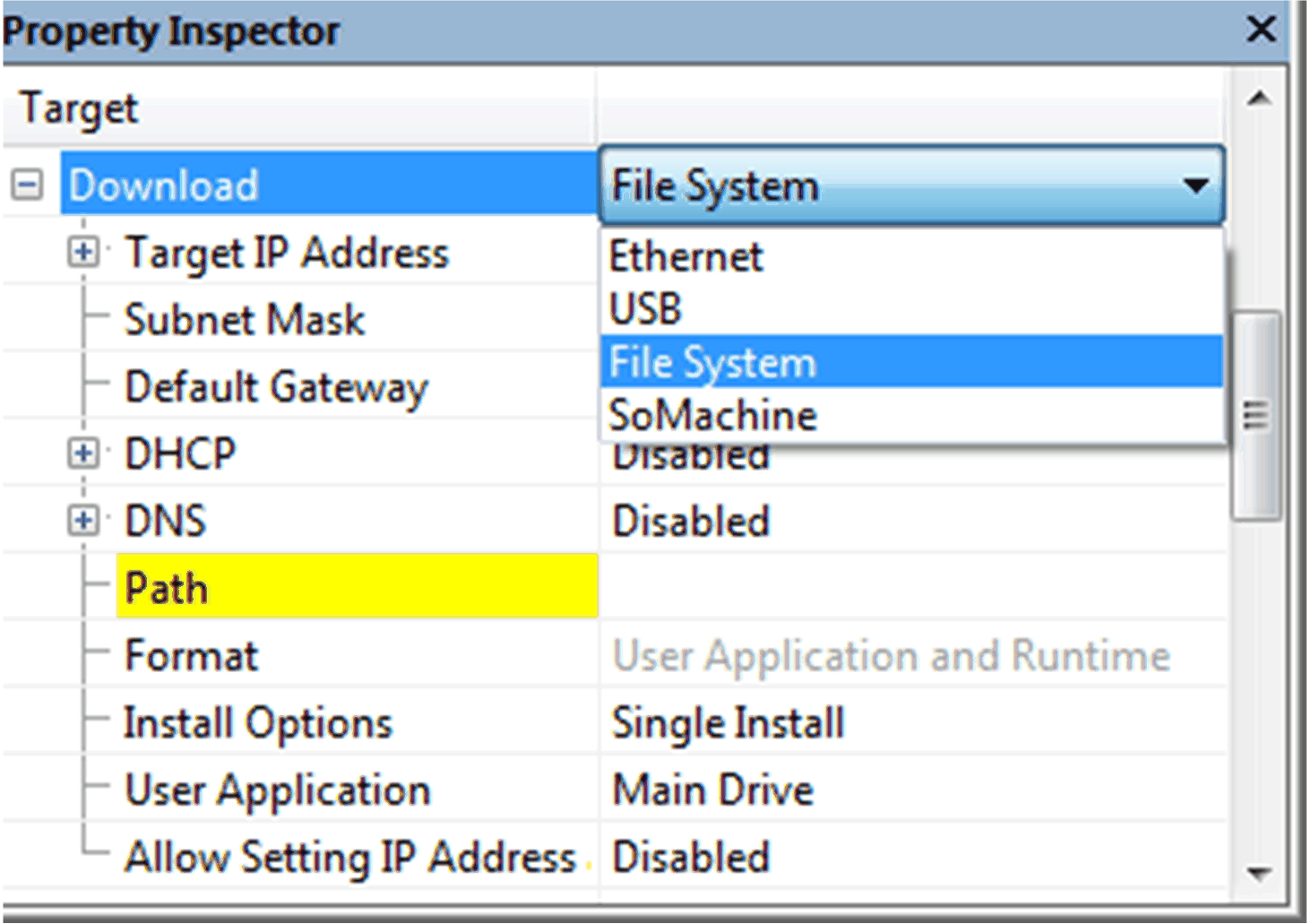

4	从下载菜单中选择文件系统，如下图所示：
5	从路径菜单中，将目录设置为 USB 存储盘。注意：选择 USB 存储盘的根级别。
6	单击确定按钮。结果：目录现在设置为 USB 存储盘。
7	从 Vijeo Designer 主菜单栏单击生成 > 全部下载。结果：应用程序会保存到 USB 存储盘上。

注意：请使用 FAT32 USB 存储盘保存您的应用程序和固件。

步骤	操作
1	将 USB 存储盘插入计算机的 USB 端口。
2	使用快速工具切换菜单（窗口左上角）选择 Vijeo-Designer。结果：项目切换到 HMI 并显示 Vijeo-Designer 主窗口。
3	右键单击导航器窗口中的控制器节点，然后选择属性。结果：Property Inspector 窗口随即显示。
4	从下载菜单中选择文件系统，如下图所示：
5	从路径菜单中，将目录设置为 USB 存储盘。注意：选择 USB 存储盘的根级别。
6	单击确定按钮。结果：目录现在设置为 USB 存储盘。
7	从 Vijeo Designer 主菜单栏单击生成 > 全部下载。结果：应用程序会保存到 USB 存储盘上。
