GetBatteryLevel：返回电池的剩余电量

功能描述

此功能返回外部备用电池的剩余电量（以百分比表示）。

有关内部和外部电池的详细信息，请参阅 HMI SCU 硬件指南。

注意：也可通过系统变量 PLC_R.i_wBatteryStatus 获得此信息。

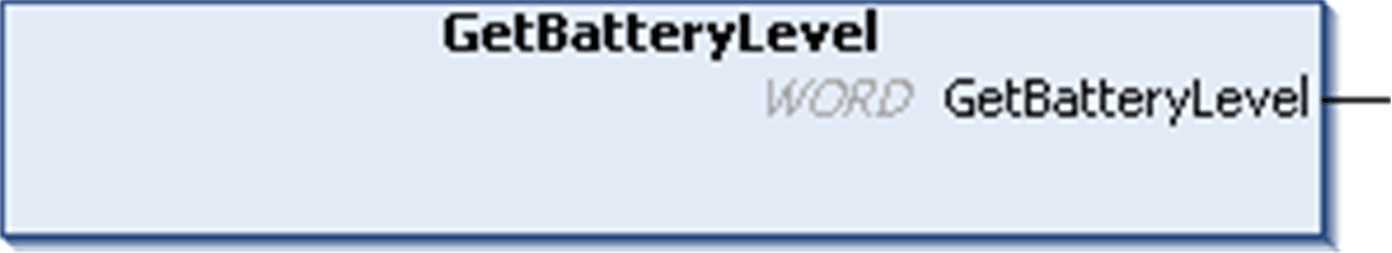

图形表示形式

IL 和 ST 表示形式

若要查看 IL 或 ST 语言的一般表示形式，请参阅功能和功能块表示形式一章。

I/O 变量描述

下表描述了输出变量：

输出	类型	注释
GetBatteryLevel	WORD	电池中剩余电量的百分比。范围：0...100: o100% = 3 V o50% = 2.5 V o0% = 2 V 注意：在 HMI Controller 上，如果电压 ≤ 2.5 伏，将显示 Battery Level is low（电池电量低）消息。

输出

类型

注释

GetBatteryLevel

WORD

电池中剩余电量的百分比。

范围：0...100:

o100% = 3 V

o50% = 2.5 V

o0% = 2 V

注意：在 HMI Controller 上，如果电压 ≤ 2.5 伏，将显示 Battery Level is low（电池电量低）消息。
