插入分支/插入右分支

插入分支

SFC 编辑器 > 插入分支命令在 SFC 编辑器中用于在当前选定元素的左侧插入分支。

插入右分支

SFC 编辑器 > 插入右分支命令在 SFC 编辑器中用于在当前选定元素的右侧插入分支。（若要将分支插在当前选定步的左侧，请使用命令插入分支）。

  • 如果当前选定内容的最上面元素是转移或选择分支，则将创建选择分支。

  • 如果当前选定内容的最上面元素是步、宏、跳转或并行分支，则将插入带有标签 Branch<x> 的并行分支。这是缺省标签名称，其中 x 是顺序号。可以对标签名称进行编辑。分支标签可以用作跳转目标。

  • 如果选择了现有分支的一个通用元素（水平直线），则新分支将添加到现有分支的最右侧位置。如果选择了现有分支的一个完整分支（水平直线），则新分支将直接添加到此分支的右侧。

注： 可以通过执行命令选择分支和并行分支来转换分支。

并行分支示例

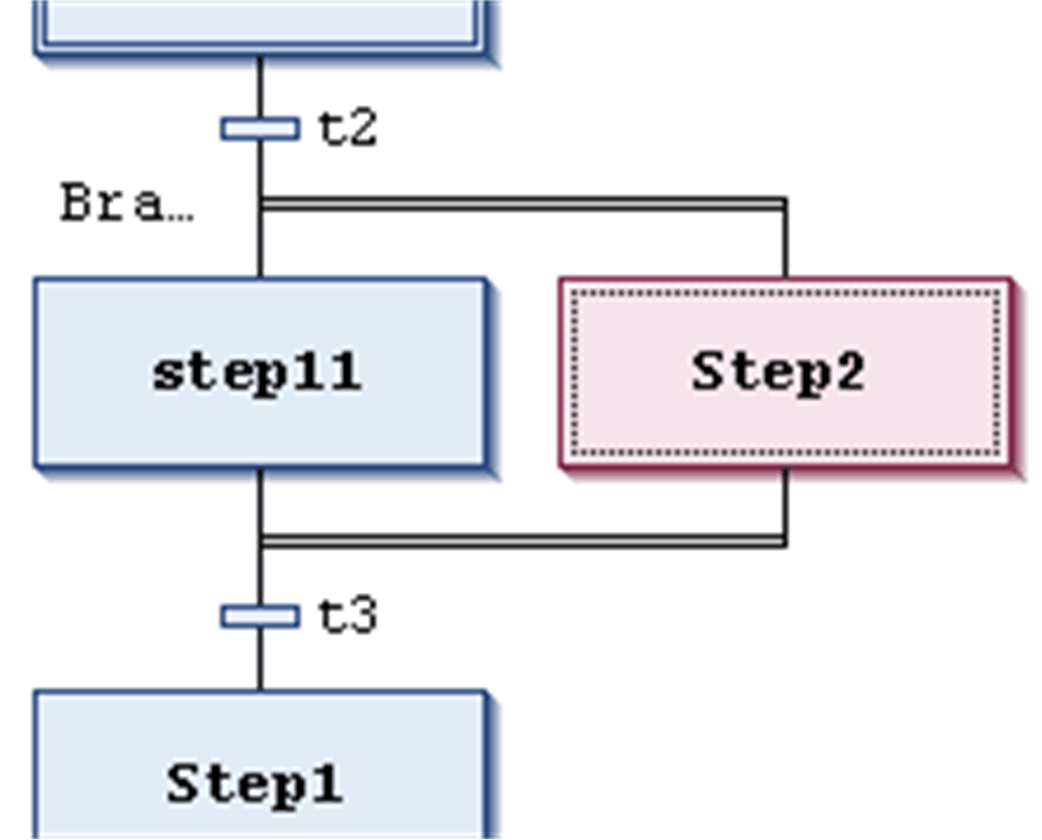

下图显示了在选择 step11 后通过命令插入右分支创建的新并行分支。将会自动插入一个步（示例中的 Step2）。

在线模式下的处理：当 t2 为 TRUE 时，将在发现 t3 之前的 step11 之后立即执行 Step2。

因此，两个分支都将被执行，这与选择分支不同。

并行分支

选择分支示例

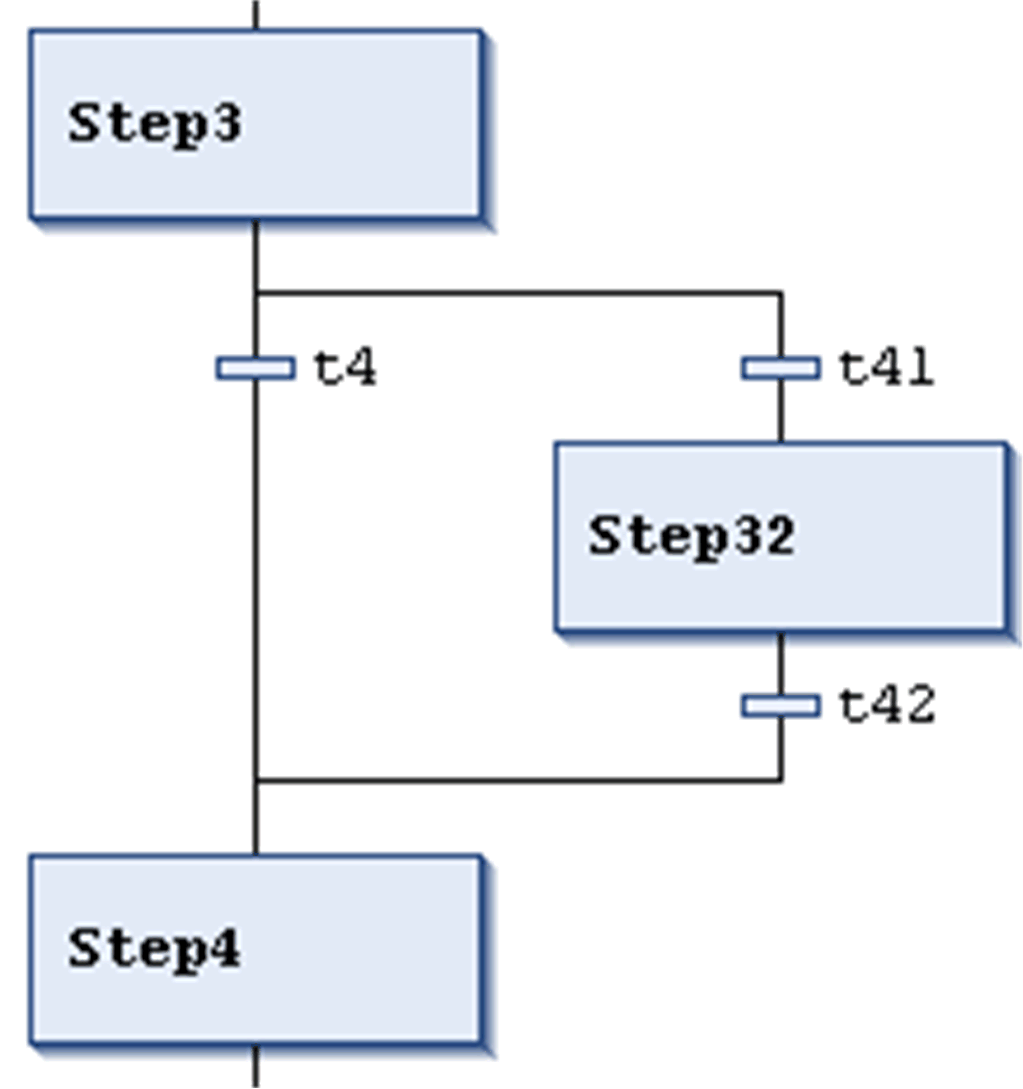

下图显示了在选择转移 t4 后通过命令插入右分支创建的新选择分支。将会自动插入一步 (Step32) 以及位于前面和后面的一个转移（t41、t42）。

在线模式下的处理：当 Step3 处于活动状态时，将从左到右检查以下转移（t4、t41）。将执行被发现转移为 TRUE 的第一个分支。

因此，仅会执行一个分支，这与并行分支不同。

选择分支
