基于页面的 CFC 编辑器

概述

除了 CFC 标准编辑器，EcoStruxure Machine Expert 还提供了 CFC 编辑器分页。除了标准 CFC 编辑器的工具和命令，该编辑器还可让您在任意数目的不同页面上排布元素。

注： 以基于页面的 CFC 语言创建的 POU 无法转换为普通 CFC，反之亦然。可通过复制和粘贴命令（通过剪贴板）或拖放功能在这 2 个编辑器间复制元素。

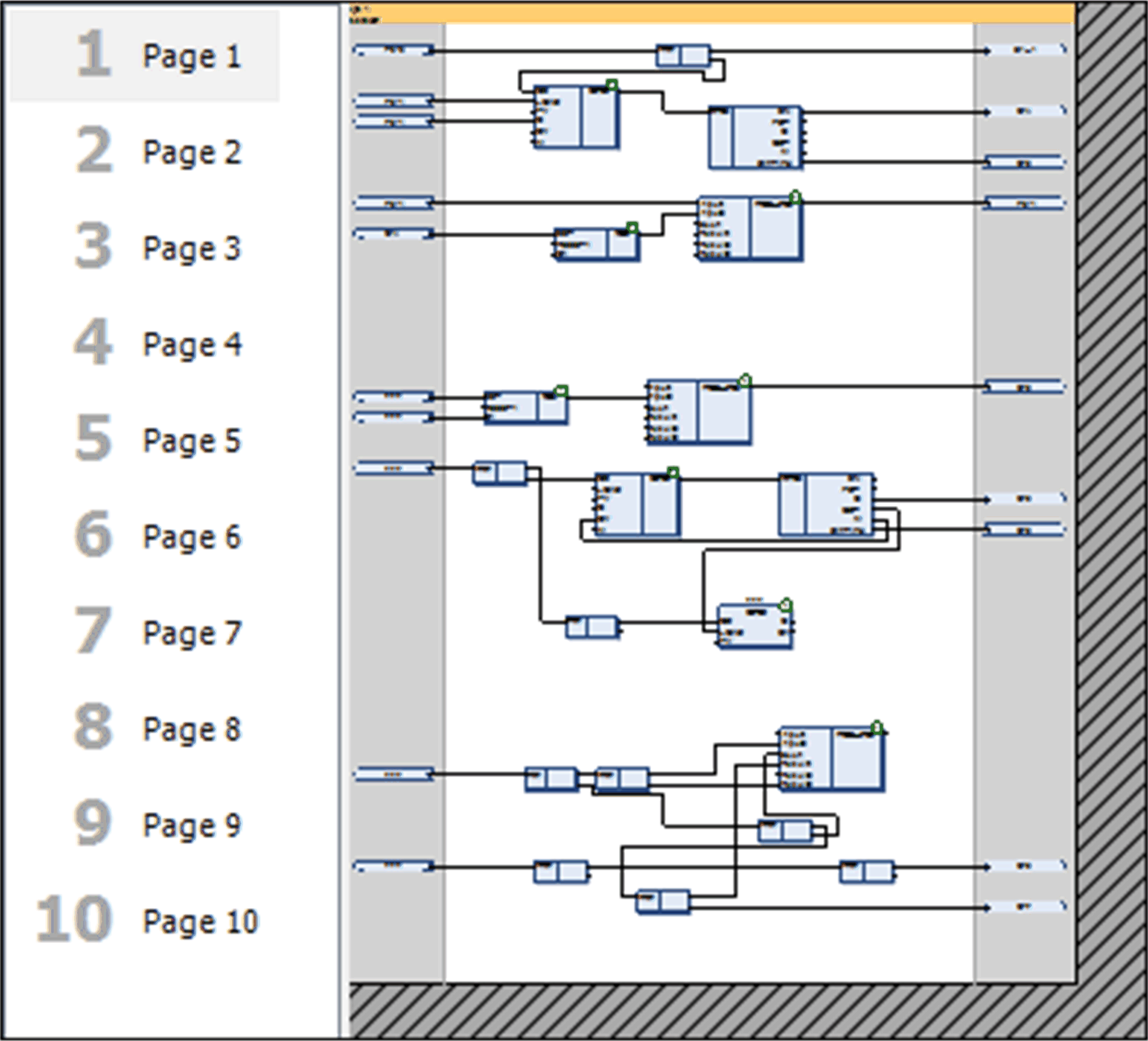

CFC 分页

要更改页面的大小，可执行命令编辑页面大小。

2 个页面之间的连接

通过元素连接标志 - 源极和连接标志 - 漏极（请参阅连接标志的说明）实现 2 个页面之间的连接。您可通过拖放将连接标志 - 源极放置到右边界或将连接标志 - 漏极放置到左边界。如果您将连接线从元素的输入或输出拖动至边界，将会自动放置连接标志。单击 ... 按钮，打开输入助手提供的连接标志列表。

使用箭头键在图内从一个元素导航至下一个元素。

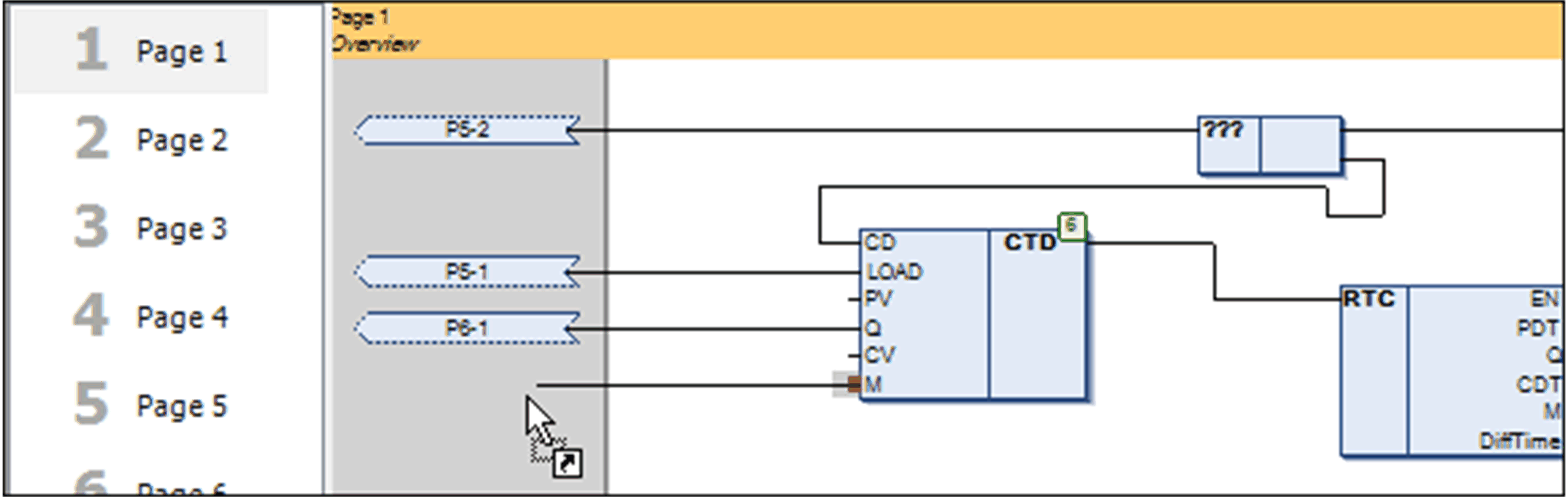

插入连接标志

执行顺序

页面的执行顺序为从上到下。在页面内，顺序遵循标准 CFC 编辑器的规则（请参阅执行顺序、元素编号的更多说明，以及参阅章节CFC 中的执行顺序）。您只能在关联页面中更改元素的执行顺序。无法更改不同页面上的元素执行顺序。
