Attribute monitoring

概述

此属性 pragma 使您可以获取在 IEC 编辑器的在线视图或在监视列表中监控的属性和函数调用结果。

监控属性

在属性定义上方的行中添加 pragma。然后，属性变量的名称、类型和值将显示在使用该属性的 POU 的大纲视图中，或者显示在监视列表中。在其中，您还可以输入准备好的值以强制使用属于该属性的变量。

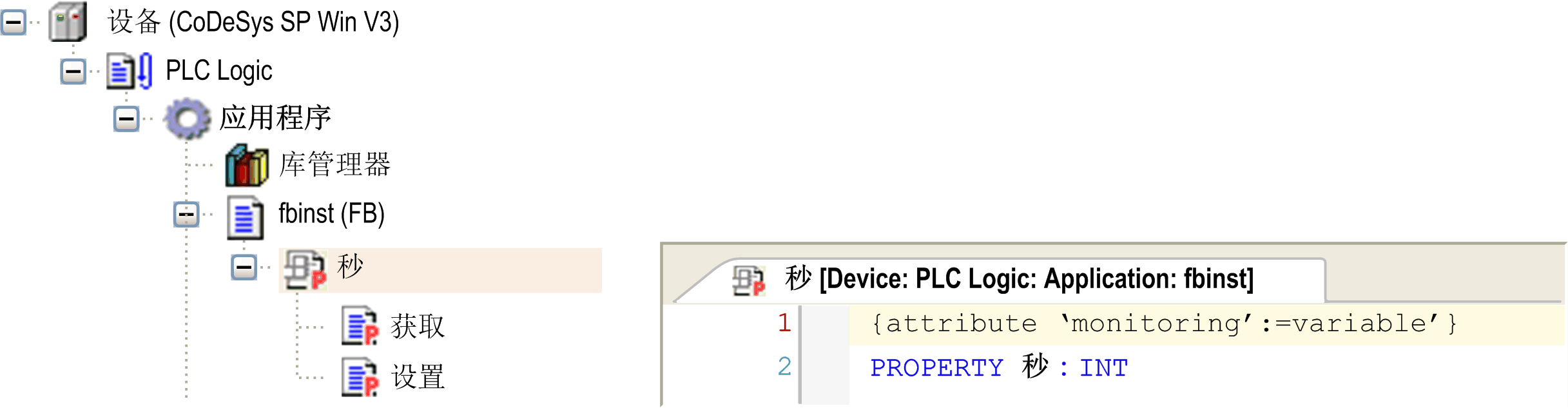

针对变量监控准备的属性示例

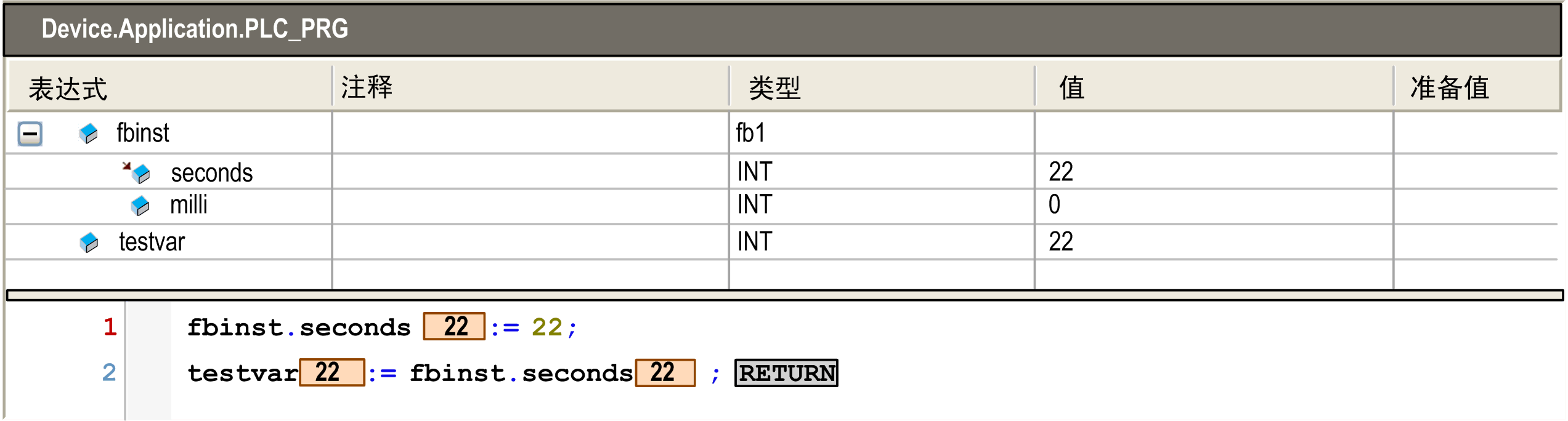

监控视图示例

监控属性变量的当前值

有两种不同的方法来监控属性变量的当前值。对于特定用例，请仔细思考哪个属性适合于实际获取所需值。这将取决于对变量的操作是否是在属性中实现：

1. Pragma {attribute 'monitoring':='variable'}

将为属性创建一个隐式变量，只要应用程序调用 set 或 get 方法，此隐式变量就会获取当前属性值。将监控在此隐式变量中存储的最新值。

语法

{attribute 'monitoring':='variable'}

2. Pragma {attribute 'monitoring':=‘call'}

只能将此属性用于返回简单数据类型或指针的属性，不能用于结构化类型。

要监控的值通过直接调用属性来读取或写入：运行时系统的监控服务执行属性函数的 Get 或 Set 方法，包括属性的实现部分。

语法

{attribute 'monitoring':='call'}

监控函数调用结果

您可以对能够解译为 4 字节数字值（例如，INT、SHORT 或 LONG）的任何常量值使用函数调用监控。对于其他输入参数（例如 BOOL），请使用变量，而非常量参数。请在函数声明上方的行中添加 {attribute 'monitoring':='call'} pragma。然后，您可以在 POU 的大纲视图中的文本编辑器视图中监控此变量，在其中，某个变量被分配函数调用的结果。出于相同目的，您还可以向观察列表中添加变量。要获取观察视图中立即提供的变量，请执行命令添加观察列表。

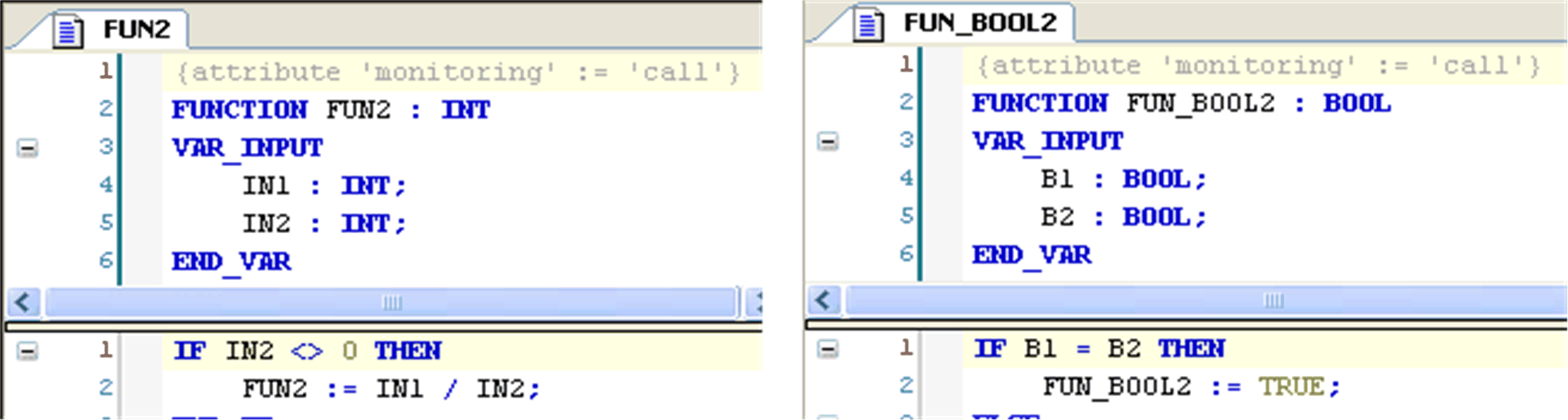

示例 1：包含属性 'monitoring' 的函数 FUN2 和 FUN_BOOL2

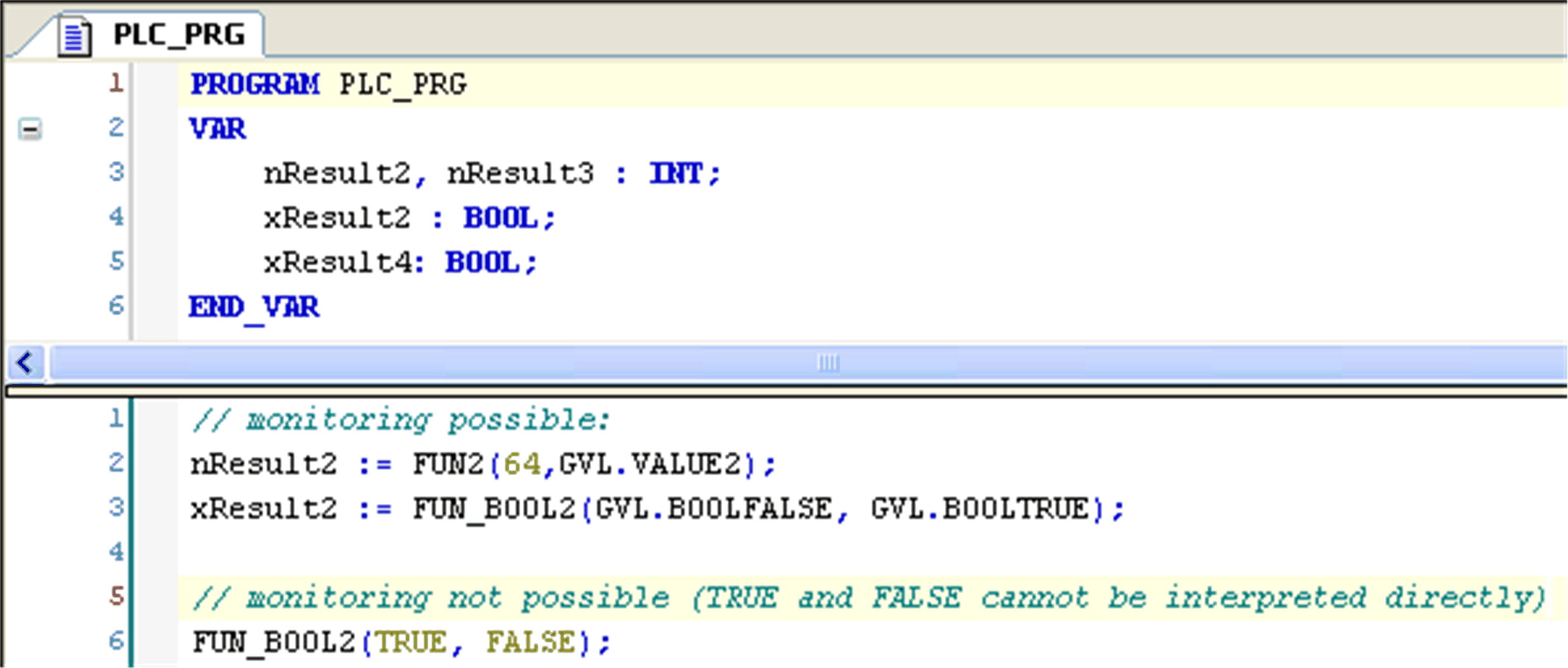

示例 2：在程序 POU 中调用函数 FUN2 和 FUN_BOOL2

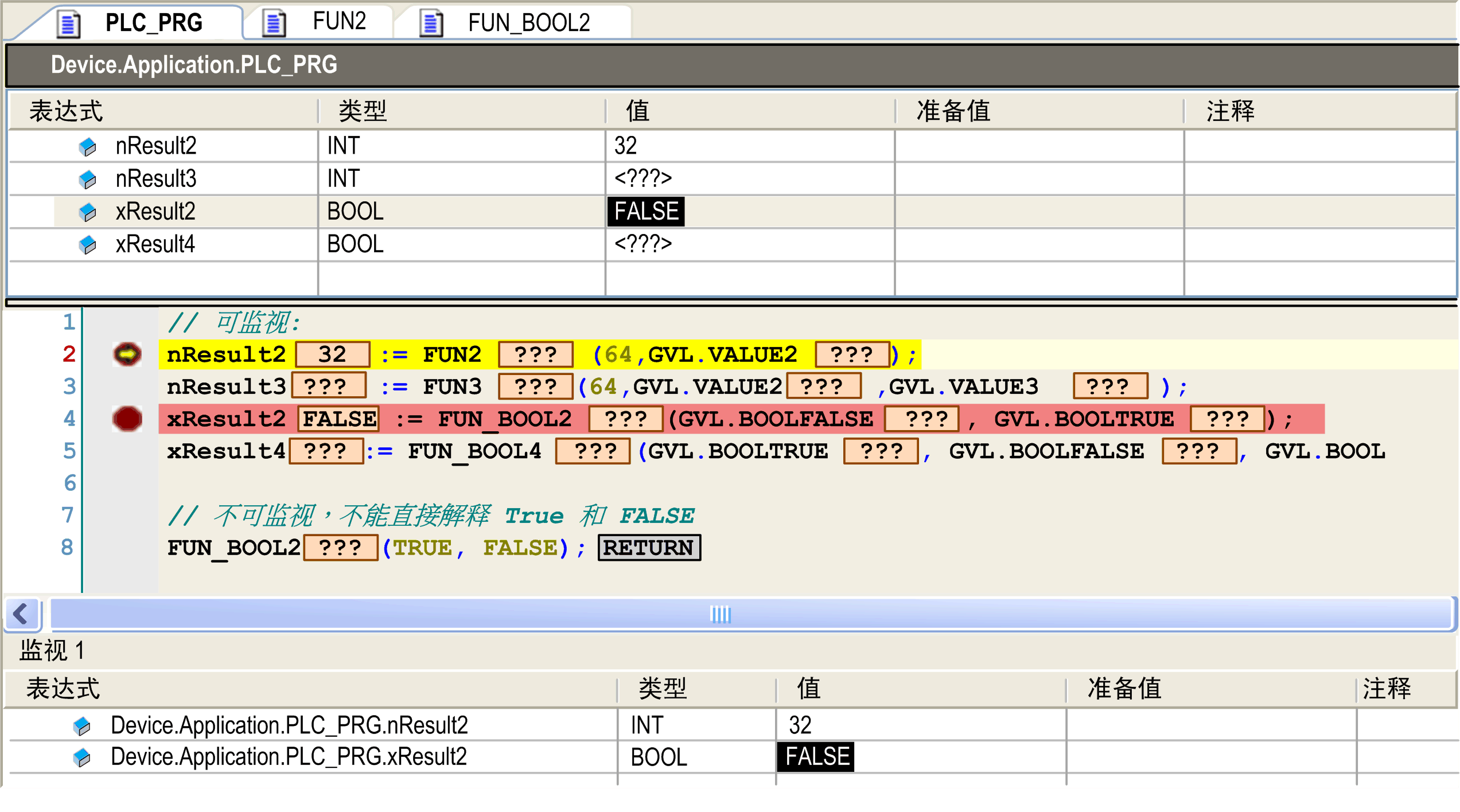

示例 3：在线模式下的函数调用：

通过隐式调用外部函数来监控变量

要通过隐式调用外部函数来监控变量，必须满足以下条件：

• 该函数以 {attribute 'monitoring' := 'call'} 来标记。

• 该函数标记为一直连接。

• 该函数以 {attribute 'monitoring_instead' := 'MyExternalFunction(a,b,c)'}. 来标记。

• 值 a,b,c 是整数值并且与要调用的函数的输入参数相匹配。
