EcoStruxure Machine Expert 模板的管理

概述

下面介绍如何新建或更改现有设备或功能模板，以及如何将这些模板保存为文件以传输到其他 PC。

模板库

模板库包含多个设备或功能模板的定义。

写保护

EcoStruxure Machine Expert 供货范围内包含的标准模板库采取了些保护，这意味着无法将它们删除或重命名。

注：无法更改受写保护的库（卸载各个模板或更改名称），但是可以完全卸载这些库。

模板管理

若要管理 EcoStruxure Machine Expert 中的可用设备和功能模板，请在 EcoStruxure Machine Expert Logic Builder 中选择择工具 > 模板存储库。

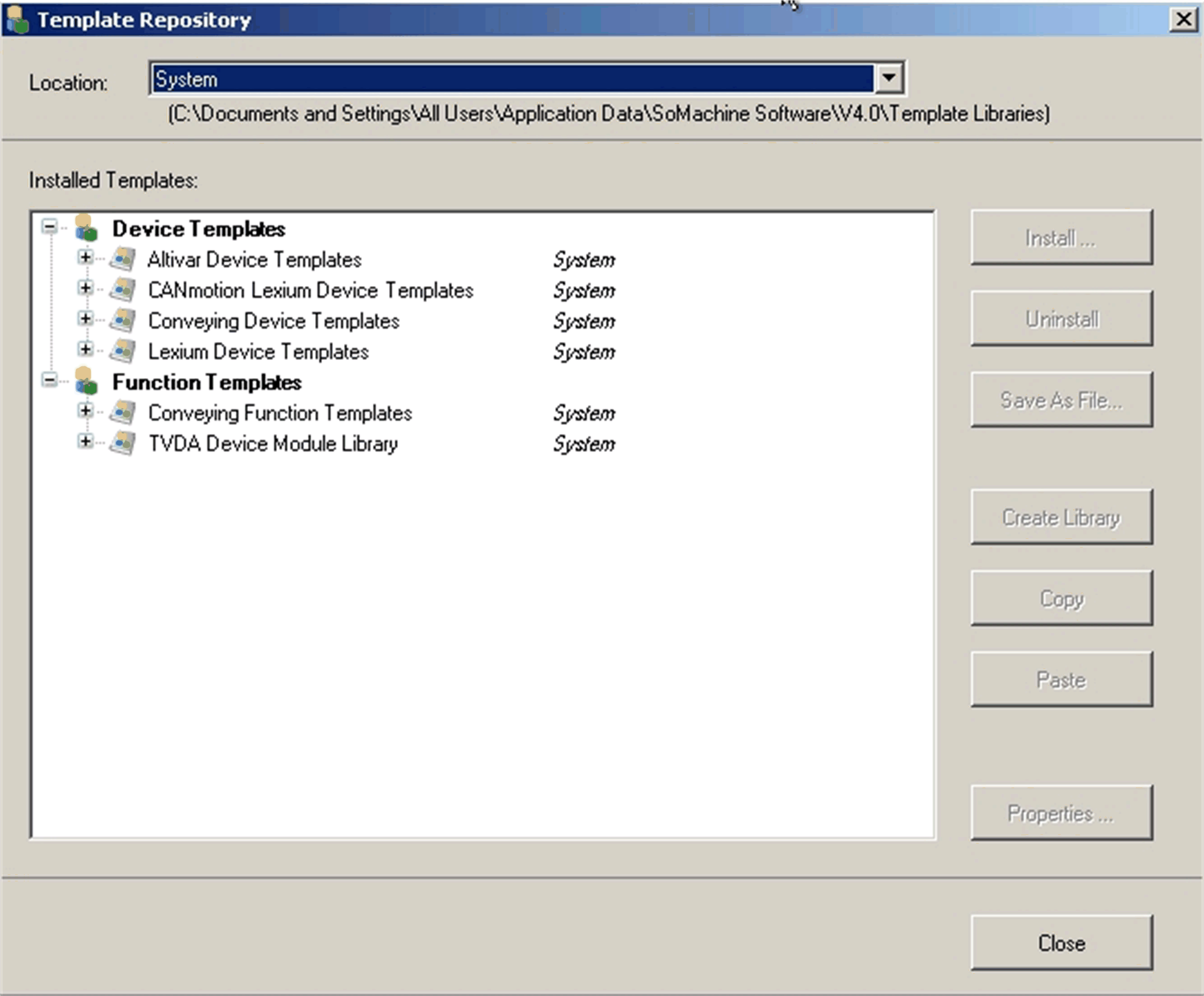

模板存储库对话框随即打开：

从位置列表中，选择要显示在已安装的模板框中的模板的类型：

默认情况下，<所有位置>已选中：显示所有可用的设备和功能模板
旧可显示 EcoStruxure Machine Expert V3.1（如果已安装）的设备和功能模板
用户：仅显示那些已创建或已安装的设备和功能模板
系统：显示由 EcoStruxure Machine Expert 提供的标准设备和功能模板

存储模板库的目录路径显示在位置字段下面。

已安装的模板框分 2 个组列出已安装的模板：设备模板和功能模板。每个模板库都可以包含设备模板或功能模板。

安装其他模板库

若要将其他模板库添加到此列表，请执行以下步骤：

步骤	动作
1	单击模板存储库对话框中的安装按钮。结果：打开对话框随即打开。
2	浏览至保存要安装的模板库文件的文件夹。
3	选择要安装的库文件，然后单击确定。结果：安装选择的模板库并在模板存储库对话框中加以指示，包括该模板库包含的设备或功能模板。

步骤

动作

单击模板存储库对话框中的安装按钮。

结果：打开对话框随即打开。

浏览至保存要安装的模板库文件的文件夹。

选择要安装的库文件，然后单击确定。

结果：安装选择的模板库并在模板存储库对话框中加以指示，包括该模板库包含的设备或功能模板。

删除模板库

若要删除模板库，请执行以下步骤：

步骤	动作
1	在模板存储库对话框的已安装的模板列表中，选择要删除的模板库。
2	若要删除选定模板库，请单击卸载按钮。结果：从安装的模板中库删除选定模板库。

步骤

动作

在模板存储库对话框的已安装的模板列表中，选择要删除的模板库。

若要删除选定模板库，请单击卸载按钮。

结果：从安装的模板中库删除选定模板库。

重命名模板库

若要重命名模板库，请执行以下步骤：

步骤	动作
1	在模板存储库对话框的已安装的模板列表中，选择要重命名的模板库。
2	单击要更改的模板库的名称。结果：一个框随即打开。
3	在该框中输入新名称，然后按 Enter 键或离开该框。结果：此时已为该模板库分配新名称。

步骤

动作

在模板存储库对话框的已安装的模板列表中，选择要重命名的模板库。

单击要更改的模板库的名称。

结果：一个框随即打开。

在该框中输入新名称，然后按 Enter 键或离开该框。

结果：此时已为该模板库分配新名称。

创建新模板库

若要创建新模板库，请执行以下步骤：

步骤	动作
1	若要创建新模板库，请从位置列表中选择选项用户或 <所有位置>。
2	若要创建设备模板的新模板库，请在已安装的模板列表中选择设备模板节点，然后单击创建库按钮。结果：在已安装的模板列表的设备模板部分底部添加具有缺省名称的新模板库。若要创建功能模板的新模板库，请在已安装的模板列表中选择功能模板节点，然后单击创建库按钮。结果：在已安装的模板列表的功能模板部分底部添加具有缺省名称的新模板库。
3	按上面所述重命名新模板库，然后用设备或功能模板进行填充，例如，使用以下描述的复制和粘贴操作。

步骤

动作

若要创建新模板库，请从位置列表中选择选项用户或 <所有位置>。

若要创建设备模板的新模板库，请在已安装的模板列表中选择设备模板节点，然后单击创建库按钮。

结果：在已安装的模板列表的设备模板部分底部添加具有缺省名称的新模板库。

若要创建功能模板的新模板库，请在已安装的模板列表中选择功能模板节点，然后单击创建库按钮。

结果：在已安装的模板列表的功能模板部分底部添加具有缺省名称的新模板库。

按上面所述重命名新模板库，然后用设备或功能模板进行填充，例如，使用以下描述的复制和粘贴操作。

将模板库保存为文件

包含设备或功能模板的模板库是与 EcoStruxure Machine Expert 特定相关的 XML 文件。

若要将这些库在其他 PC 上使用，请执行以下步骤：

步骤	动作
1	在已安装的模板列表中选择要导出的模板库。
2	单击另存为文件... 按钮。
3	在Save File对话框中，导航到要保存模板库文件的文件夹。
4	将模板库文件传输到其他 PC 并使用模板存储库进行安装。

模板库的复制和粘贴操作

模板存储库对话框还支持模板库的复制和粘贴操作。

若要复制某个模板库及其包含的设备或功能模板，请在已安装的模板列表中选择相应条目，然后单击复制按钮。

选择设备模板或功能模板节点，然后单击粘贴按钮以在已安装的模板模板中插入具有缺省名称的此模板库的副本。

使用您所选择的名称替换缺省名称。

模板的复制和粘贴操作

模板存储库对话框支持设备或功能模板的复制和粘贴操作。

若要复制设备或功能模板，请在已安装的模板列表中的某个模板库节点下选择相应的条目，然后单击复制按钮。

此时，如果库没有写保护，则可以将模板复制到模板库中。

只能将库粘贴到同类型的库中。

如果希望，使用您所选择的名称替换缺省名称。

添加模板或模板库的更多信息

通过模板存储库对话框，可以输入模板或模板库的更多信息。

若要添加其他信息，请在已安装的模板列表中选择库或模板库，然后单击属性... 按钮。

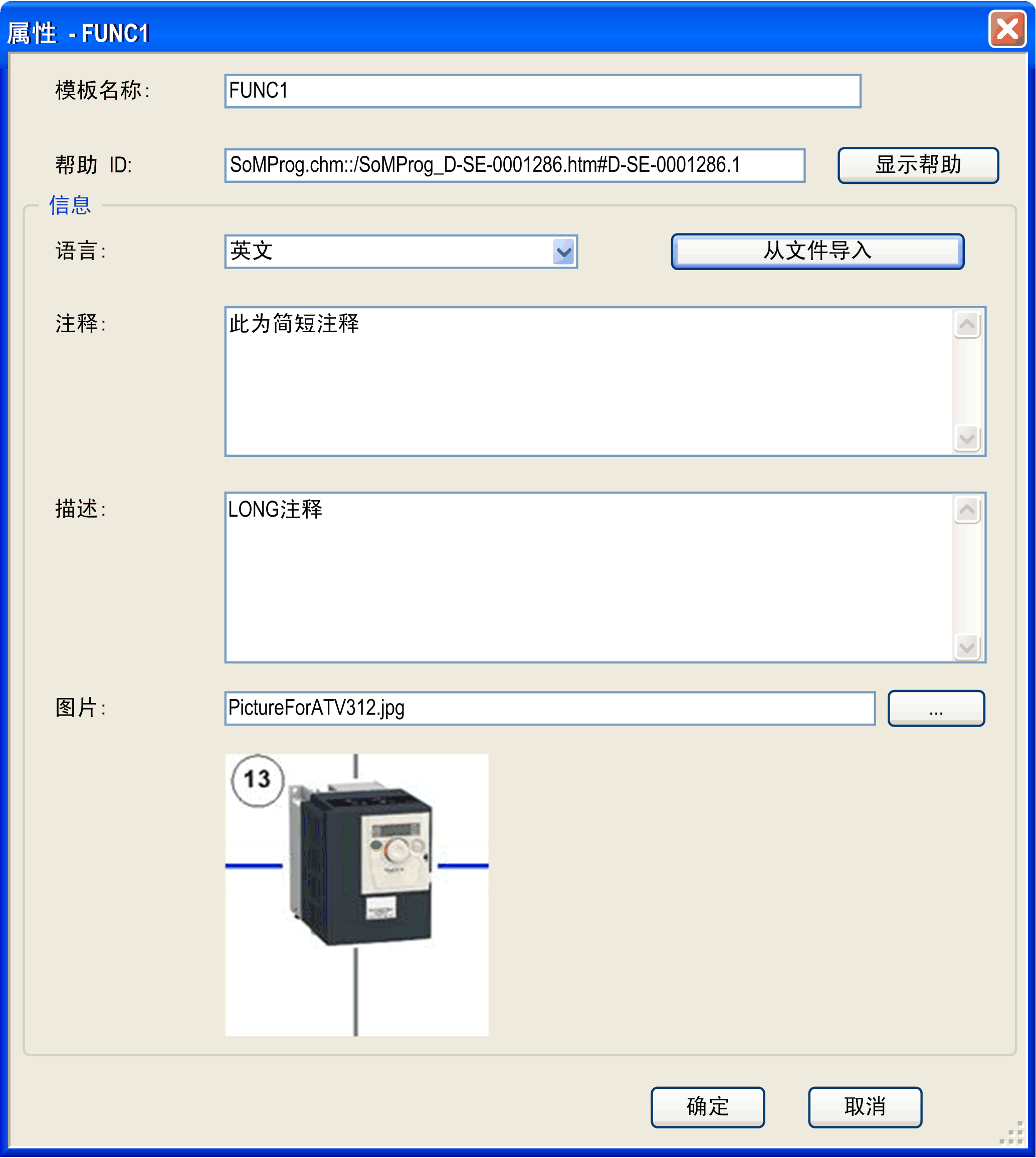

随即显示所选库或模板库的属性对话框。

如果所选的库或模板库没有写保护，则属性对话框中包含以下可编辑的参数及其相应按钮：

元素		描述
模板名称/库名称框		指示使用这些属性的库或模板库的名称。若要更改名称，请单击此框，然后根据要求修改名称。
帮助 ID 框		对于 Schneider Electric 模板或模板库，包含指向在线帮助中的相应描述的引用。如果您的模板有可用的在线帮助文档，则可以输入对该文档在在线帮助中的位置的完全引用，或输入与在线文档中的索引对应的关键字。
显示帮助按钮		打开在帮助 ID 框中指定的在线帮助文档，或打开在帮助 ID 框中指定的用于搜索关键字的在线帮助索引。
信息部分		–
	语言列表	包含可用于 EcoStruxure Machine Expert 的图形用户界面的语言。如果选择某种语言，则将用所选语言来显示与语言相关的元素注释、描述和画面。如果没有与语言特定相关的内容，则显示缺省语言英语。
	从文件导入按钮	显示标准的打开对话框。通过此对话框，可以浏览包含与语言相关的元素注释、描述和画面的本地化内容的 XML 文件。此 XML 文件的结构必须符合示例中指明的结构。
	注释框	可输入简短文本（例如，用于提供内容概述以及所选库或模板库的用途）。当您在 EcoStruxure Machine Expert 中选择模板库时，此文本将作为工具提示显示。
	描述框	可输入较长文本（例如，用于提供内容的详细描述以及所选库或模板库的用途）。
	画面参数 ... 按钮	可以输入指向与语言特定相关的画面的路径。也可以单击 ... 按钮以浏览图形文件。支持的图形格式：位图：.bmp JPEG：.jpg 图形交换格式：.gif 图标：.ico 指定画面后，该画面将显示在属性对话框中。如果您单击确定按钮，则该画面将嵌入到模板中。

复选框只读仅可用于模板库，用于指示所选模板库处于只读状态。无法在这里更改模板库的状态。

与语言相关的元素的本地化

通过导入具有以下结构的 XML 文件，可以将与语言相关的元素注释、描述和画面的内部本地化：

<?xml version="1.0" encoding="UTF-8"?>
<TemplateProperties>
<HelpId>SoMProg.chm::/SoMProg_D-SE-0001286.htm#D-SE-0001286.1</HelpId>
<PropertySet languageId = "en">
<Comment>This is a short description</Comment>
<Description>This is a long description</Description>
<ImageFile>PictureEnglish.jpg</ImageFile>
</PropertySet>
<PropertySet languageId = "de">
<Comment>Kurze Beschreibung</Comment>
<Description>Lange Beschreibung</Description>
<ImageFile>PictureGerman.jpg</ImageFile>
</PropertySet>
</TemplateProperties>
