DigitalIO - 功能描述

概述

类型：	功能块
最低适用版本：	V2.0.3.0

功能描述

功能块 DigitalIO 提供与包含四个输入和两个输出的数字量 I/O avatar 有关的信息。

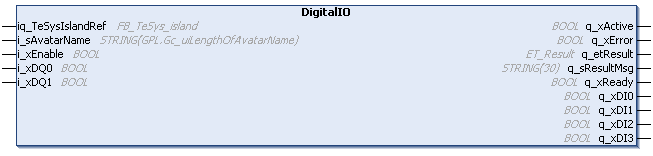

接口

输入	数据类型	描述
iq_TeSysIslandRef	FB_TeSys_island	TeSys island 设备引用
i_sAvatarName	STRING(GPL.Gc_uiLengthOfAvatarName)	对 TeSys island 配置中定义的 avatar 的引用。
i_xEnable	BOOL	输入 i_xEnable 的上升沿启动功能块与所选 avatar 之间的循环数据交换。只要 i_xEnable 为 TRUE，就会在每个控制器循环中交换循环数据。输入 i_xEnable 的下降沿停止数据交换。请参阅功能块在输入 i_xEnable 下的行为。
i_xDQ0	BOOL	如果此输入设置为 TRUE，则数字量输出 0 设置为 TRUE。
i_xDQ1	BOOL	如果此输入设置为 TRUE，则数字量输出 1 设置为 TRUE。

输出	数据类型	描述
q_xActive	BOOL	如果此功能块活动，则该输出设置为 TRUE。
q_xError	BOOL	如果此输出设置为 TRUE，则检测到错误。有关详细信息，请参阅 q_etResult和 q_etResultMsg。
q_etResult	ET_Result	以数字值的形式提供诊断和状态信息。
q_sResultMsg	STRING[30]	以文本消息的形式提供附加的诊断和状态信息。
q_xReady	BOOL	如果 avatar 已准备好接收命令，则为 TRUE。
q_xDI0	BOOL	如果此输出设置为 TRUE，则数字量 I/O avatar 的数字量输入 0 设置为 TRUE。
q_xDI1	BOOL	如果此输出设置为 TRUE，则数字量 I/O avatar 的数字量输入 1 设置为 TRUE。
q_xDI2	BOOL	如果此输出设置为 TRUE，则数字量 I/O avatar 的数字量输入 2 设置为 TRUE。
q_xDI3	BOOL	如果此输出设置为 TRUE，则数字量 I/O avatar 的数字量输入 3 设置为 TRUE。
