概述

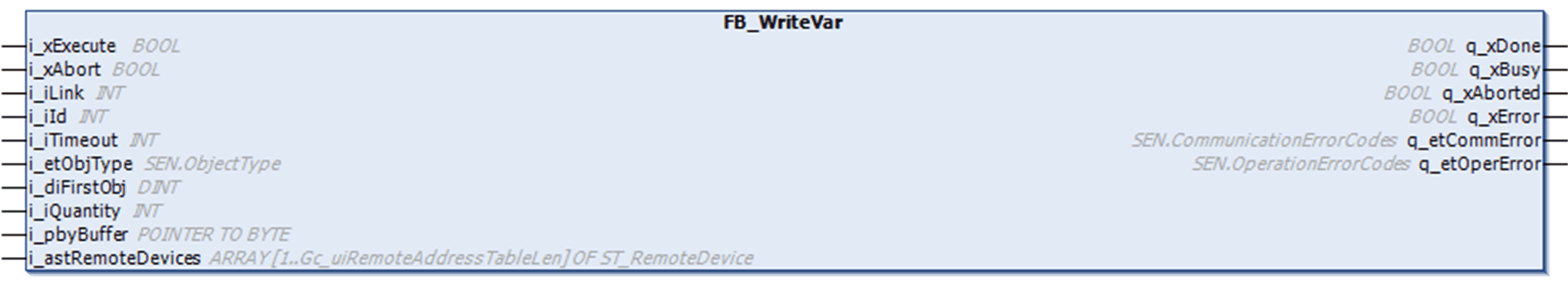

下图显示了功能块 FB_WriteVar 的引脚图：


FB_WriteVar 功能块会使用 Modbus SL 或 Modbus TCP 协议向外部设备写入数据。

I/O 变量描述

下表描述了 TwidoEmulationSupport 库中功能块的输入变量：

输入	数据类型	描述
i_xExecute	BOOL	此功能在此输入的上升沿上执行。注意：如果在冷复位或热复位后的第一个运行模式下的任务循环中将 xExecute 设置为“真”，则检测不到上升沿。
i_xAbort	BOOL	停止上升沿上正在执行的操作。
i_iLink	INT	指示用于通讯的端口。 o1 = 串行端口 1 o2 = 串行端口 2 o3 = 以太网 / Modbus TCP
i_iId	INT	目标外部设备的设备标识符： o串行线路从站地址：1 至 247 或 o以太网索引：1 至 16 （取决于链路配置）。注意：值 0 是一个无效值，而且并不代表一条广播消息。
i_iTimeout	INT	设置接收响应须等待的最长时间。指定时以毫秒作为单位。0 值表示没有强制执行超时。
i_etObjType	SEN.ObjectType	枚举数据类型的值 (SEN.ObjectType) 包含了可用于写入操作的对象类型： oMW：写入多个寄存器（16 位） oQ：写入多个线圈（1 位）
i_diFirstObj	DINT	从其中写入值的第一个对象的地址。
i_iQuantity	INT	要写入的对象的数量.
i_pbyBuffer	POINTER TO BYTE	用来存储要写入的对象值的缓冲区的地址。
i_astRemoteDevices	ARRAY [1..Gc_uiRemoteAddressTableLen] OF ST_RemoteDevice	包含 Modbus TCP 通讯所用远程设备地址的列表。

下表描述了 TwidoEmulationSupport 库中功能块的输出变量：

输出	数据类型	描述
q_xDone	BOOL	如果功能成功完成，q_xDone 将设置为“真”。
q_xBusy	BOOL	如果功能正在执行，q_xBusy 将设置为“真”。
q_xAborted	BOOL	如果使用 i_xAbort 输入中止功能，q_xAborted 将设置为“真”。
q_xError	BOOL	如果功能由于检测到错误而停止，q_xError 将设置为“真”。
q_etCommError	SEN.CommunicationErrorCodes	q_etCommError 包含了通讯错误代码 SEN.CommunicationErrorCodes 的值。
q_etOperError	SEN.OperationErrorCodes	q_etOperError 包含了操作错误代码 SEN.OperationErrorCodes 的值。
