FB_SendRecvMsg：发送和接收消息功能块

FB_SendRecvMsg：发送和接收消息功能块

概述

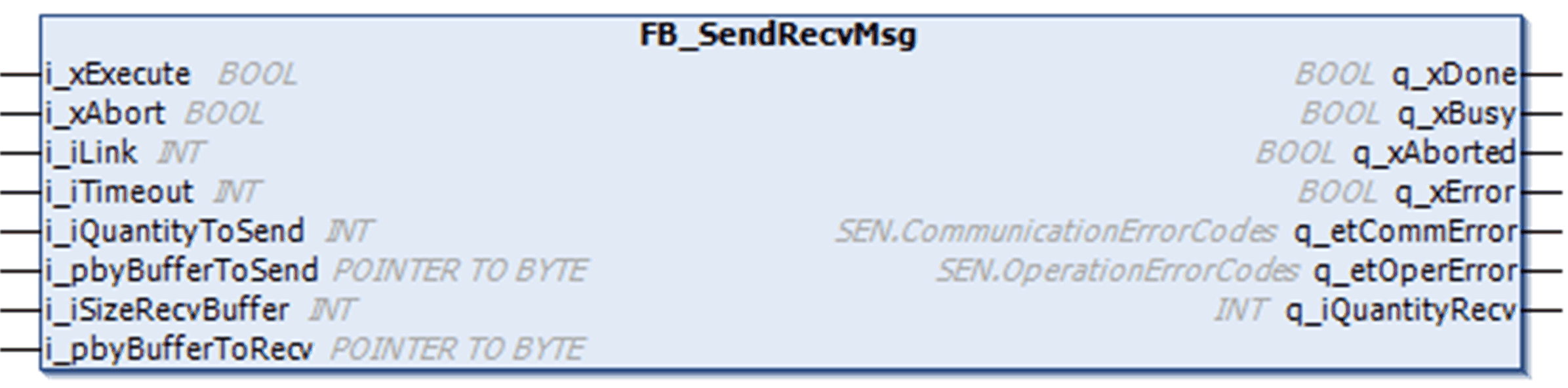

下图显示了功能块 FB_SendRecvMsg 的引脚图：


功能块 FB_SendRecvMsg 可发送和接收自定义消息。它会在串行线路上发送消息，然后等待响应。另外，它也可以发送消息但不等待响应，或者仅接收消息而不发送消息。此功能应与 ASCII 管理器配合使用。

I/O 变量描述

下表描述了 TwidoEmulationSupport 库中功能块的输入变量：

输入	数据类型	描述
i_xExecute	BOOL	此功能在此输入的上升沿上执行。注意：如果在冷复位或热复位后的第一个运行模式下的任务循环中将 i_xExecute 设置为“真”，则检测不到上升沿。
i_xAbort	BOOL	停止上升沿上正在执行的操作。
i_iLink	INT	指示用于通讯的端口： o1 = 串行端口 1 o2 = 串行端口 2
i_iTimeout	INT	设置接收响应须等待的最长时间。指定时以毫秒作为单位。0 值表示没有强制执行超时。
i_iQuantityToSend	INT	要发送的对象的数量。
i_pbyBufferToSend	POINTER TO BYTE	用来存储要发送的对象值的缓冲区的地址。前 2 个字是控制字。
i_iSizeRecvBuffer	INT	要接收的对象的数量。
i_pbyBufferToRecv	POINTER TO BYTE	接收对象值存储所在的缓冲区的地址。

下表描述了 TwidoEmulationSupport 库中功能块的输出变量：

输出	数据类型	描述
q_xDone	BOOL	如果功能成功完成，q_xDone 将设置为“真”。
q_xBusy	BOOL	如果功能正在执行，q_xBusy 将设置为“真”。
q_Aborted	BOOL	如果使用 i_xAbort 输入中止功能，q_Aborted 将设置为“真”。
q_xError	BOOL	如果功能由于检测到错误而停止，q_xError 将设置为“真”。
q_etCommError	SEN.CommunicationErrorCodes	q_etCommError 包含了通讯错误代码 SEN.CommunicationErrorCodes 的值。
q_etOperError	SEN.OperationErrorCodes	q_etOperError 包含了操作错误代码 SEN.OperationErrorCodes 的值。
q_iQuantiyRecv	INT	已接收对象的数量
