小心

使用不当

不要将纸板显示架用于工业操作。

不遵循上述说明可能导致人身伤害或设备损坏。

1

将设备安装到机柜或面板上之前，请检查确认已为其安放好安装垫圈。

2

长期使用的垫圈的表面上可能有划痕或污物，防尘防水性能可能会下降。请每年更换一次衬垫，或在出现明显划痕或脏污时更换。

3

请勿将安装垫圈的接缝处插入设备的拐角处。应将垫圈接缝处插入设备的凹槽的直向部分，到拐角为止。如果接缝处插入不正确，在接缝处被拉起时会造成安装垫圈脱落。

4

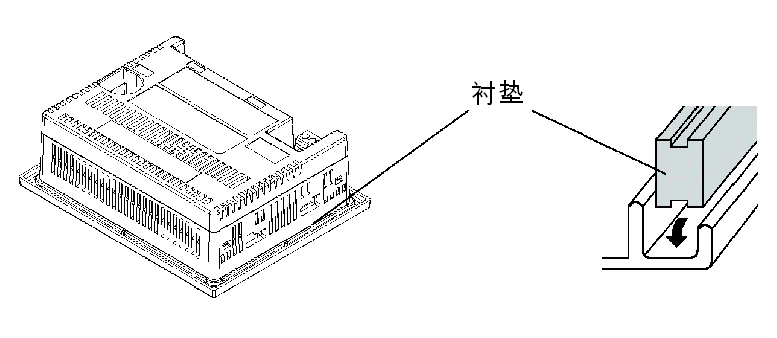

确保垫圈已插入面板底面，如下图所示：

警告

缺少面板或机柜入口保护等级

o将安装衬垫正确插入凹槽中，如本文档所述。

o请勿拉扯衬垫。

o请勿将衬垫接缝插入凹槽的拐角。

o仅将衬垫接缝安装在设备底部的衬垫凹槽的直边上。

o确认衬垫上表面超出凹槽边沿大约 2.0 毫米（0.08 英寸）。

不遵循上述说明可能导致人员伤亡或设备损坏。

1

检查安装面板或机柜的表面是否平坦、状况良好且无参差不齐的边缘。可以在面板的开孔处加上金属加固条以增强面板的稳固性。

2

面板厚度取决于设备的种类。根据所需要的面板强度确定面板的厚度：

o1.6～5 毫米（0.06～0.2 英寸） （用于 XBT GT1005/2000）

o1.6～10 毫米（0.06～0.4 英寸）（用于 XBT GT4000/5000/6000/7000）

o1.6～6 毫米（0.06～0.24 英寸）（用于 XBT GK）

3

确保工作环境温度和湿度均在指定范围内。（在机柜或机箱中安装设备时，“工作环境温度”是指机柜或机箱的内部温度。）

4

请确保周围设备的散热不会导致本设备超出其标准工作温度。

5

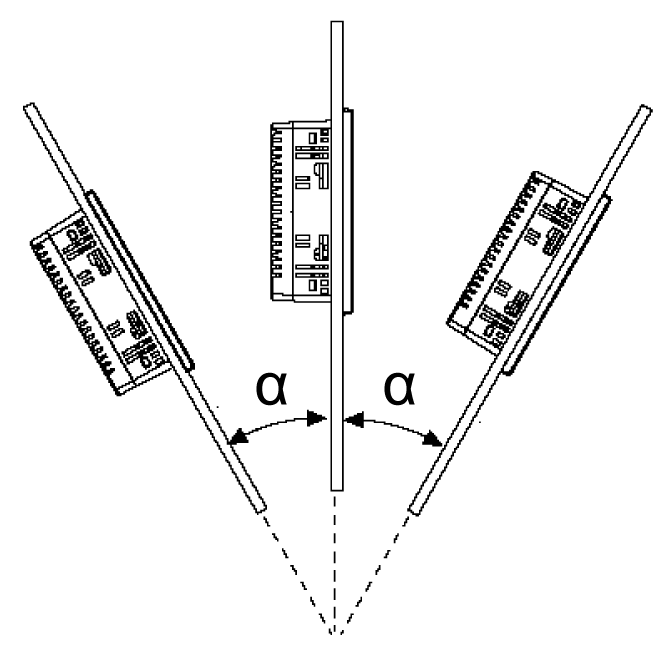

在倾斜面板上安装设备时，面板表面的倾斜度不得超过 30°。

将设备安装在倾斜的面板上，且面板表面的倾斜度超过 30° 时，环境温度不得超过 40 °C (104 °F)。您可以使用强制空气冷却（风扇、空调）来确保工作环境温度不超过 40 ℃ (104 °F)。

6

垂直安装设备时，请正确安放，使电源插头也保持垂直。

7

当在符合类型 4 的环境中安装设备时，仅使用装箱单中提供的安装扣件即可（XBT GT 系列提供安装螺钉扣件，XBT GK 系列提供弹簧夹）。

8

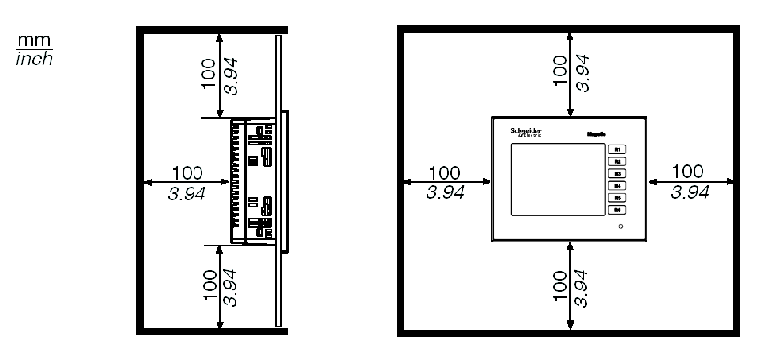

为方便维护、操作及更好地通风，安装设备时请与相邻物体及其他设备间至少留出 100 毫米（3.94 英寸）的空隙，如下图所示：

小心

弹簧式机械装置

不要在靠近面部的地方松开弹簧夹机械装置。

不遵循上述说明可能导致人身伤害或设备损坏。

小心

在未固定的情况下设备不稳定

在安装或取下弹簧夹时，请确保设备在面板开孔中稳固。

不遵循上述说明可能导致人身伤害或设备损坏。

1

将设备放置在平整的表面上，并使面板朝下。

2

请检查安装垫圈已稳妥地插入面板四周的垫圈凹槽中。

3

根据安装尺寸，在面板上开出大小合适的孔，用以安装设备。

4

将设备插入面板开孔。

5

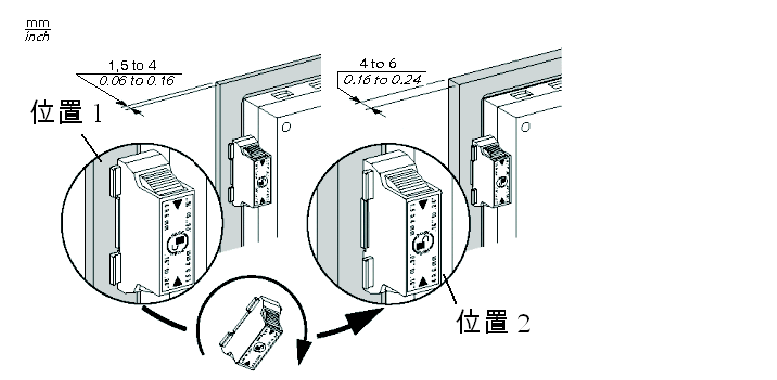

根据面板厚度调整弹簧夹：

o1.5 毫米（0.06 英寸）≤ 面板厚度 ≤ 4 毫米（0.16 英寸）（位置 1），

o4 毫米（0.16 英寸）≤ 面板厚度 ≤ 6 毫米（0.23 英寸）（位置 2）。

6

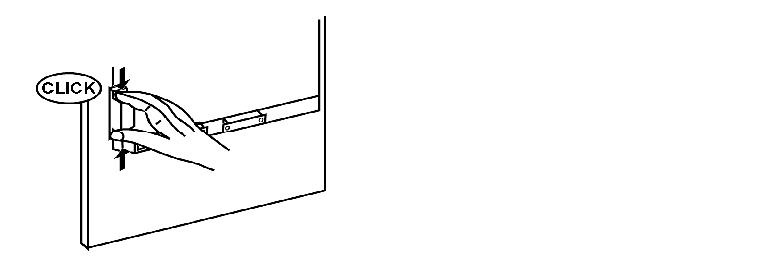

通过用两个手指同时按顶部和底部来锁定弹簧夹。

7

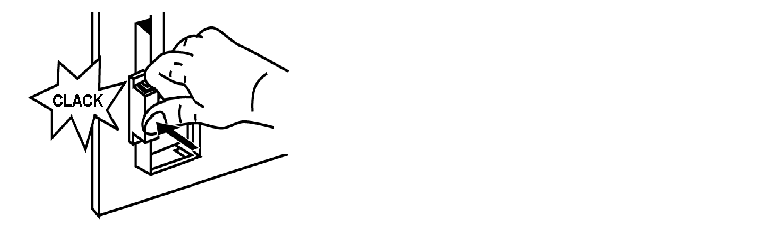

拆除弹簧夹：

o按压弹簧夹背面，将其解锁：

小心

在未固定的情况下设备不稳定

在安装或取下弹簧夹时，请确保设备在面板开孔中稳固。

不遵循上述说明可能导致人身伤害或设备损坏。

1

将设备放置在平整的表面上，并使面板朝下。

2

请检查安装垫圈已稳妥地插入面板四周的垫圈凹槽中。

3

根据安装尺寸，在面板上开出大小合适的孔，用以安装设备。

4

将设备插入面板开孔。

5

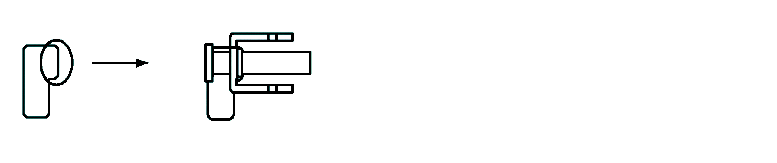

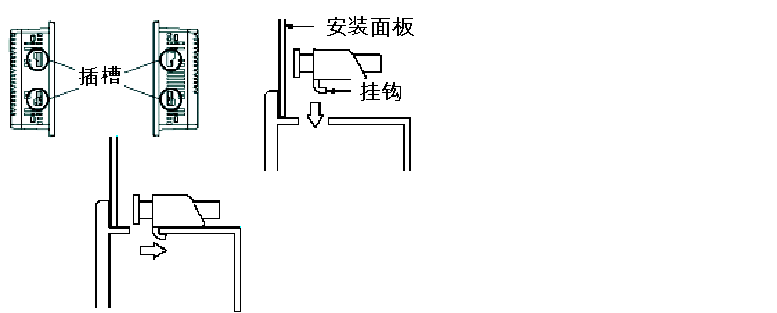

将安装扣件插入设备左右两侧的插槽中，并将它们向背面滑动。如果扣件安装不正确，设备可能会移位或从面板中掉落：

6

请确保将安装扣件插入到安装扣件孔的凹槽内：

7

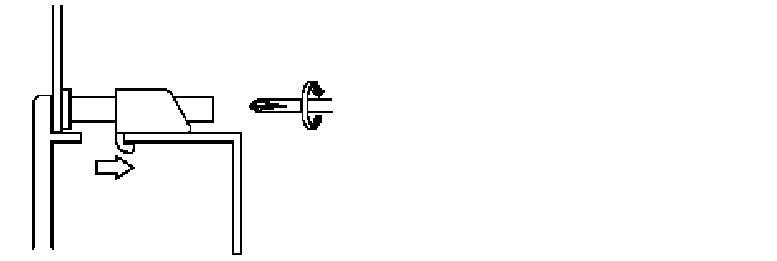

使用十字螺丝刀将每个螺钉扣件拧紧，将设备固定到位。需要 0.5 Nm (4.4 lb-in) 的力矩：

小心

机箱破裂

拧紧螺钉扣件时，施加的扭矩请勿超过 以 0.5 Nm (4.4 in-lb) 的力矩。拧紧螺钉时，如果用力过度可能会损坏设备的塑料外壳。

不遵循上述说明可能导致人身伤害或设备损坏。
