XBT GT5000 系列的尺寸

XBT GT5000 系列的尺寸

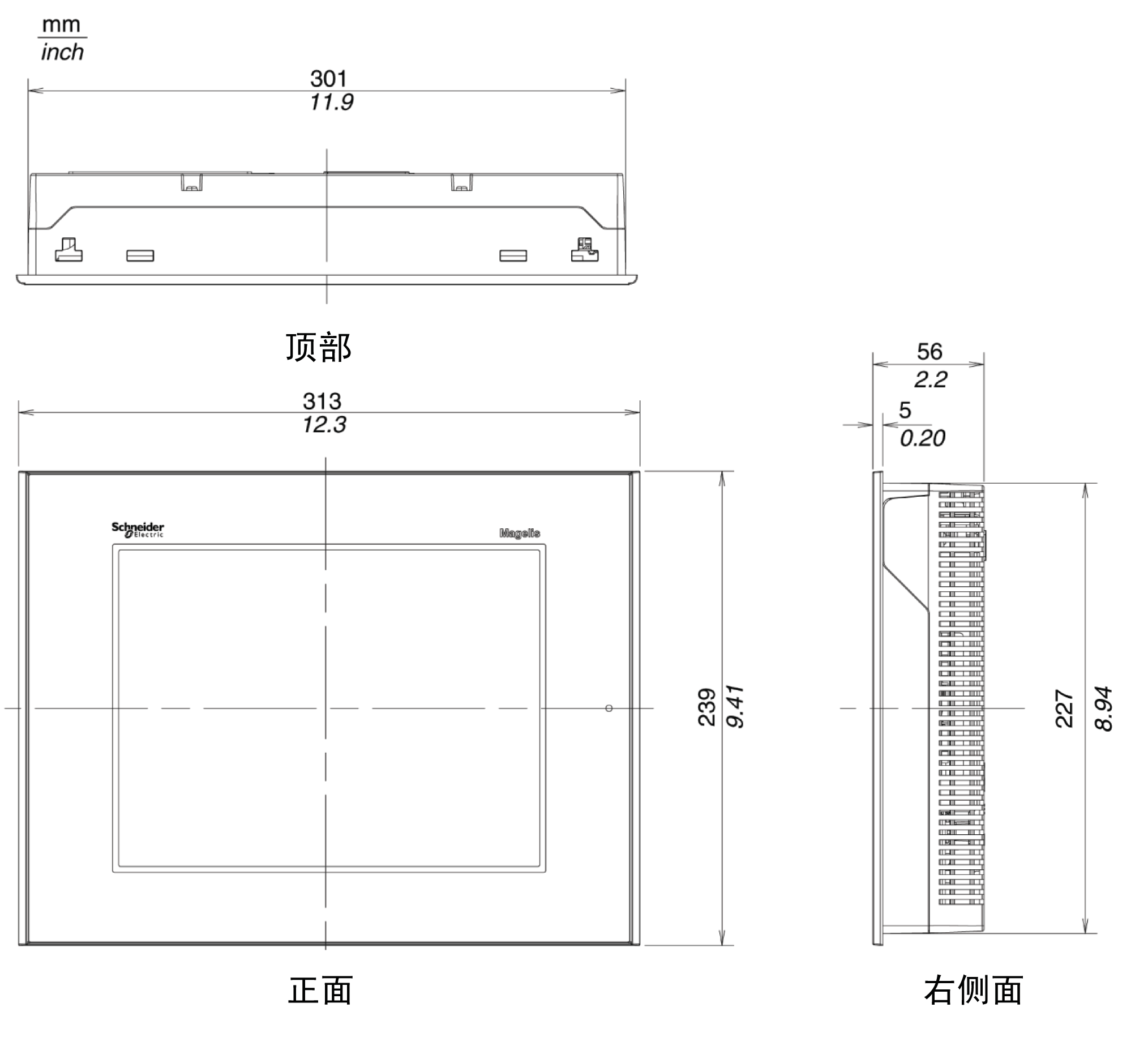

XBT GT5230 的尺寸

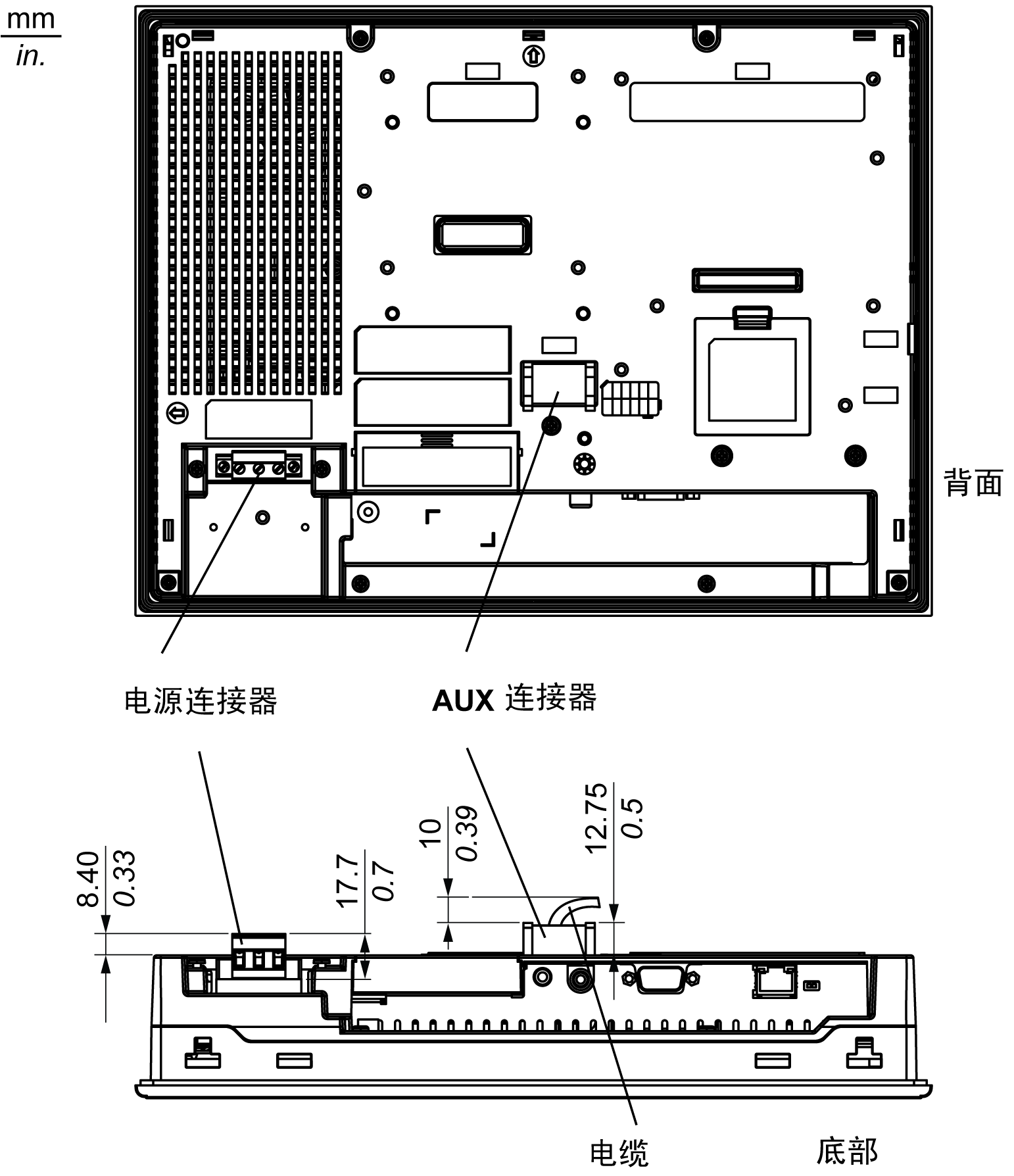

带电缆的 XBT GT5230 的尺寸

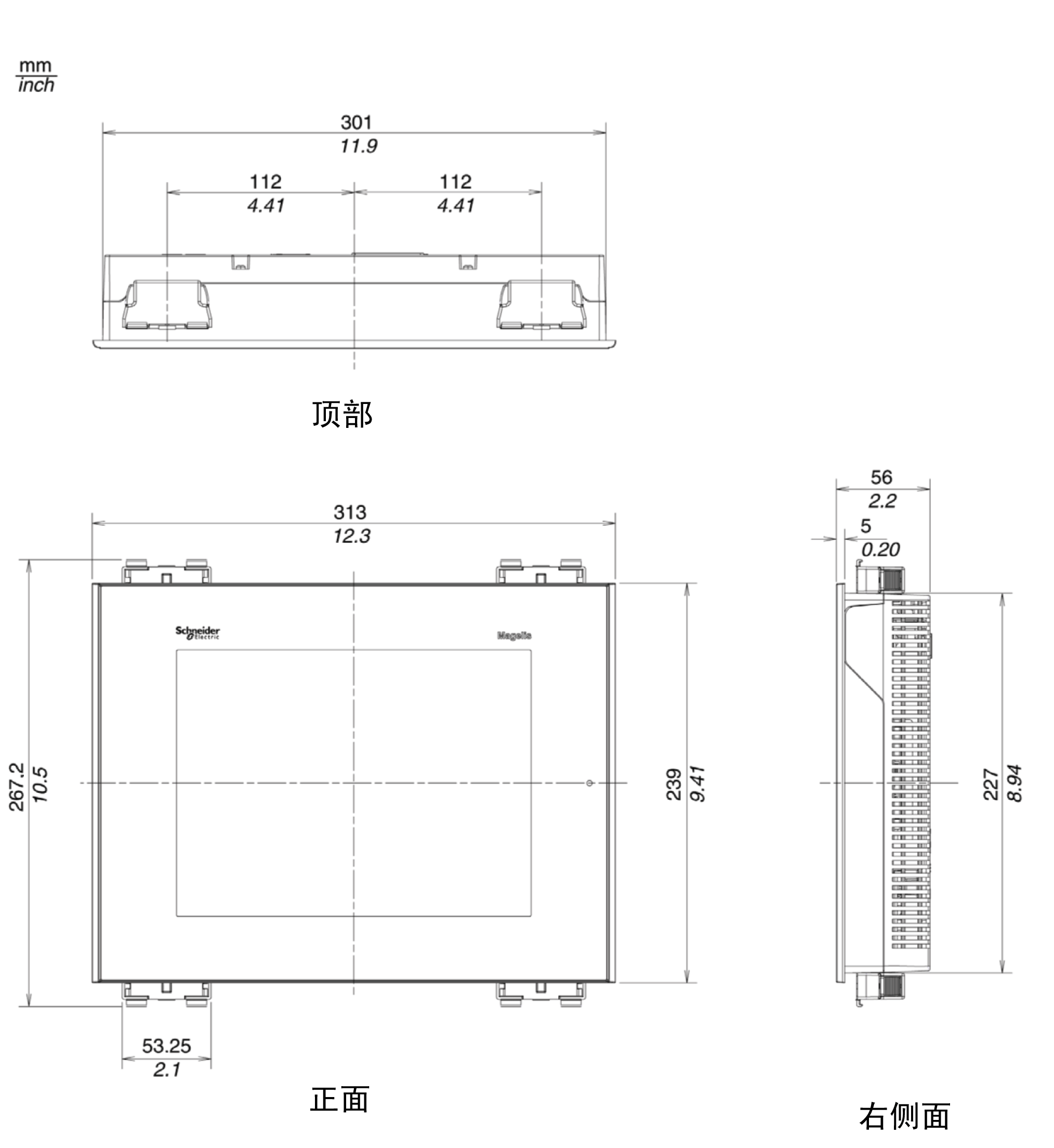

安装带弹簧夹的 XBT GT5230


注意： XBT Z3002 弹簧夹扣件必须单独订购。

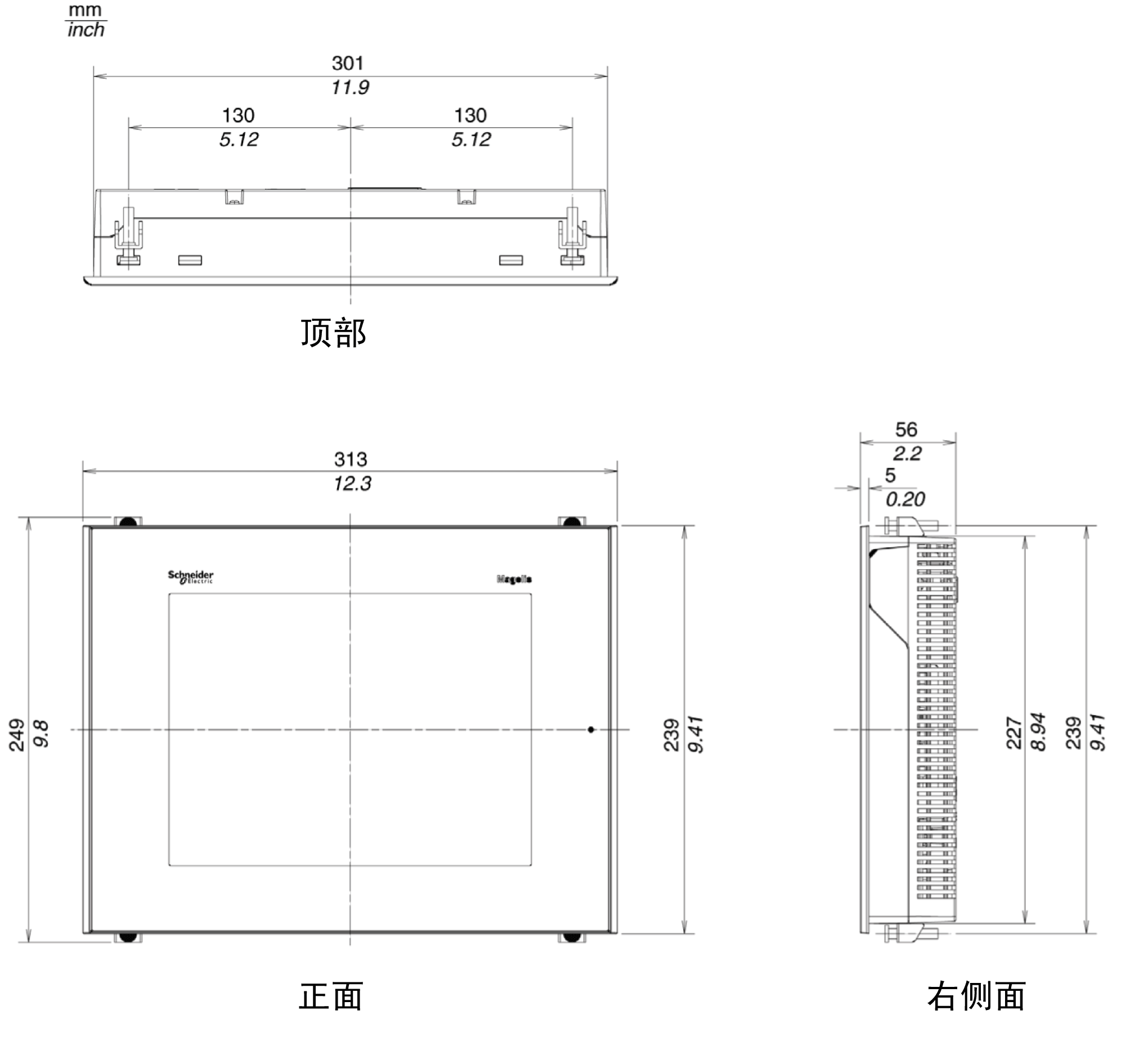

安装带螺钉扣件的 XBT GT5230

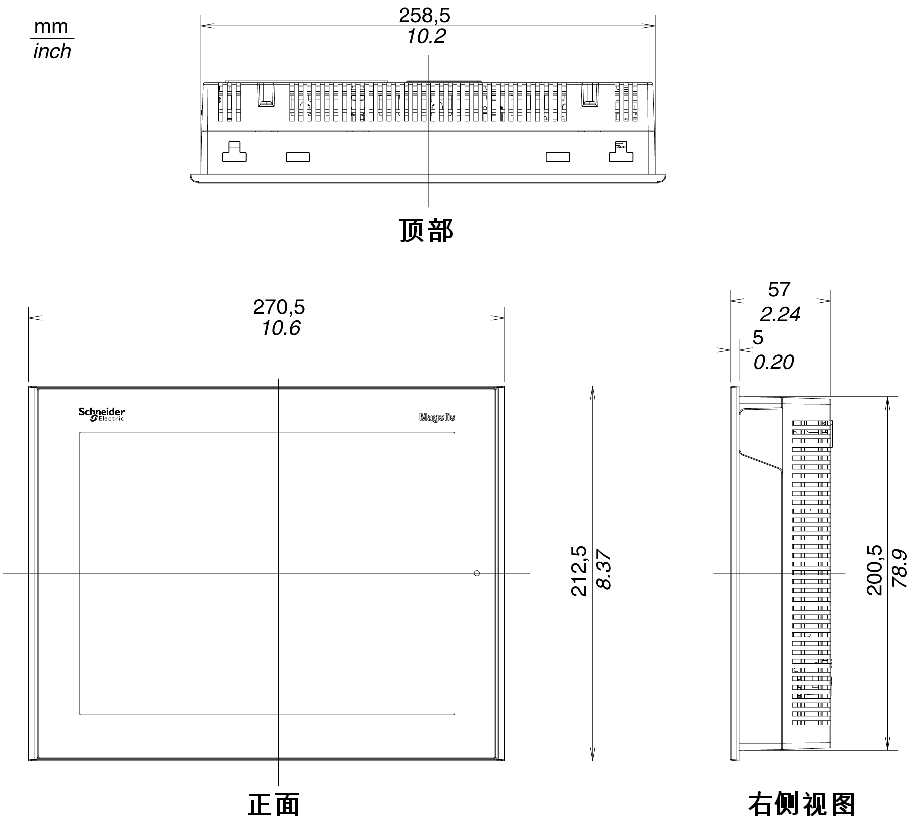

XBT GT5330/5340/5430 的尺寸

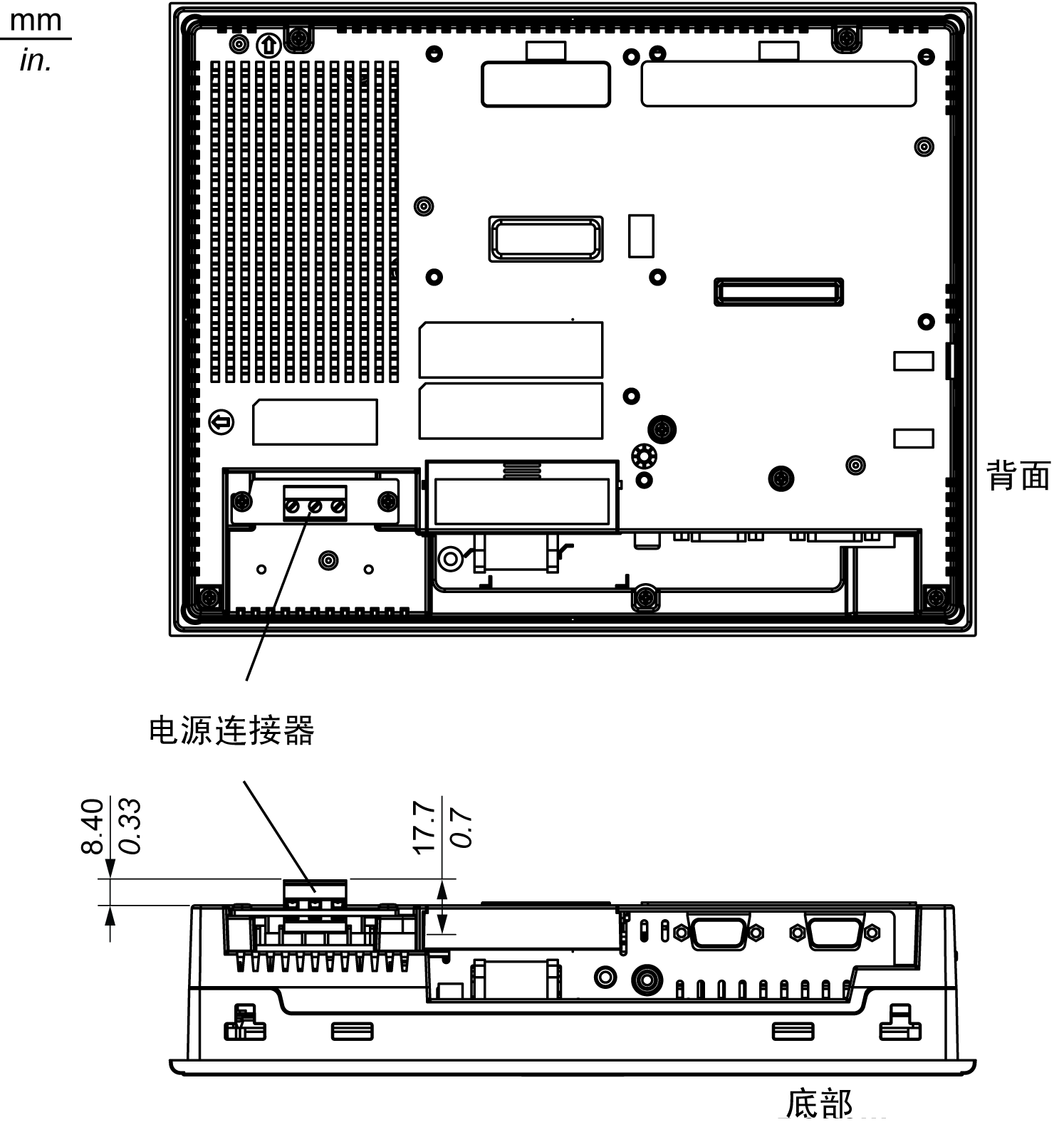

带电缆的 XBT GT5330/5340/5430 的尺寸

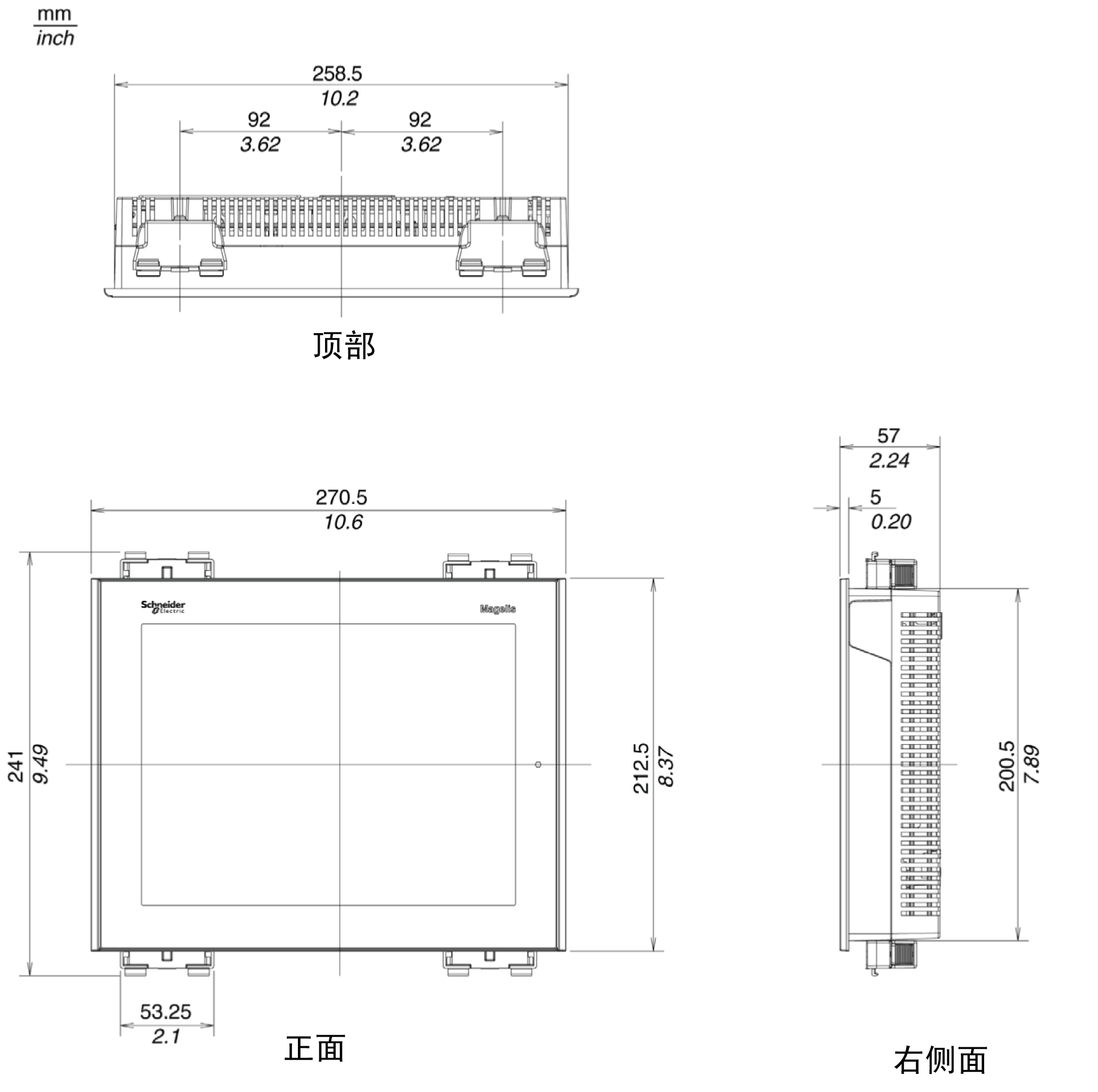

安装带弹簧夹的 XBT GT5330/5340/5430


注意： XBT Z3002 弹簧夹扣件必须单独订购。

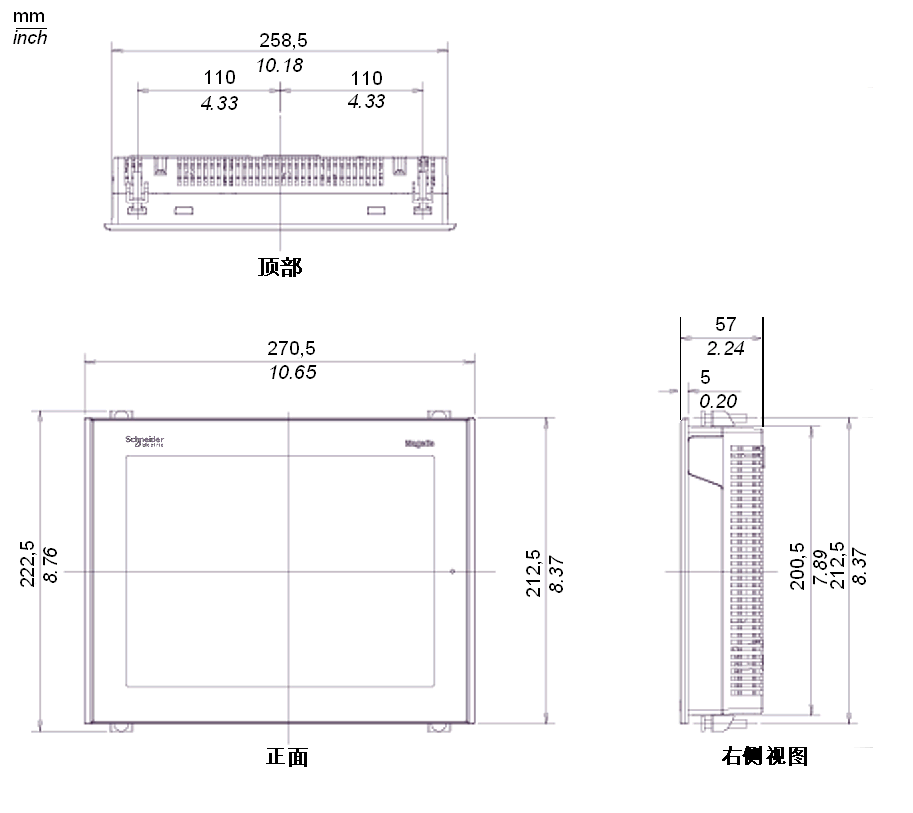

安装带螺钉扣件的 XBT GT5330/5340/5430
