检查安装墙面或机柜的表面是否平坦、状况良好且无参差不齐的边缘。可以在墙内的开孔处加上金属加固条以增强稳固性。

根据外围墙的厚度以及厚度的级别： 1.6 到 5 mm (0.06 到 0.2 in.).

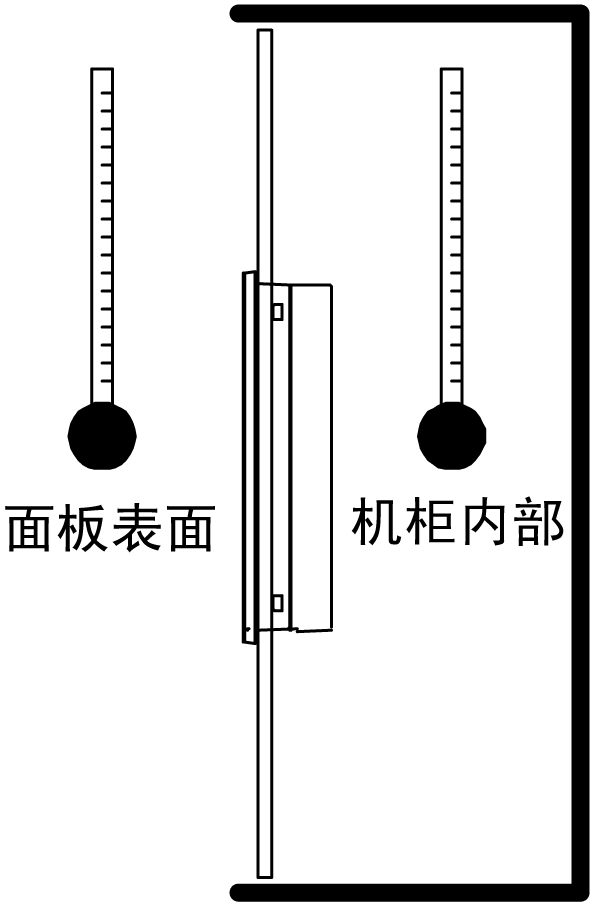

确保四周气温和环境湿度均在其指定范围内。周围空气温度: 0 到 50  °C（32 到 122 °F）或 0 到 55 °C（32 到 131 °F）(请参阅 HMIGTO 的环境规格）；环境湿度：10...90% 相对湿度；湿球温度：最高为 39 °C [102 °F]。当在机柜或机箱中安装  面板 时, “工作环境温度”是指机柜或机箱的内部温度。

请确保周围设备的散热不会导致  面板 超出其标准工作温度。

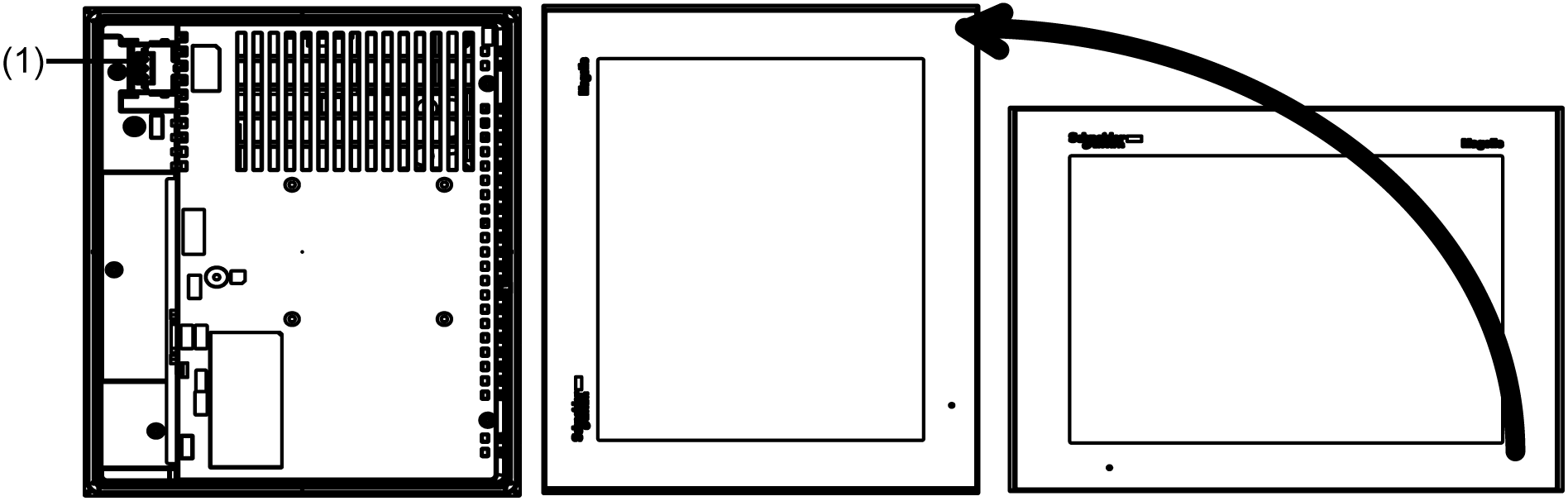

当将  面板 垂直安装时，请将设备的右侧朝上放置。即，电源连接器需要朝上放置。

1   电源接口

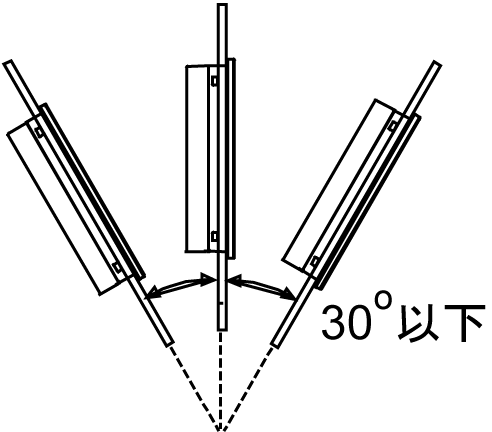

在倾斜位置安装  面板 时,  面板 表面的倾斜度不得超过 30°。

当在倾斜度超过 30° 的面板上安装  面板 时，请确保环境温度不能超过 40 °C (104 °F)。您可能需要使用强制空气冷却方式（电风扇、空调）来确保工作温度维持在 40 °C（104 °F）或以下。

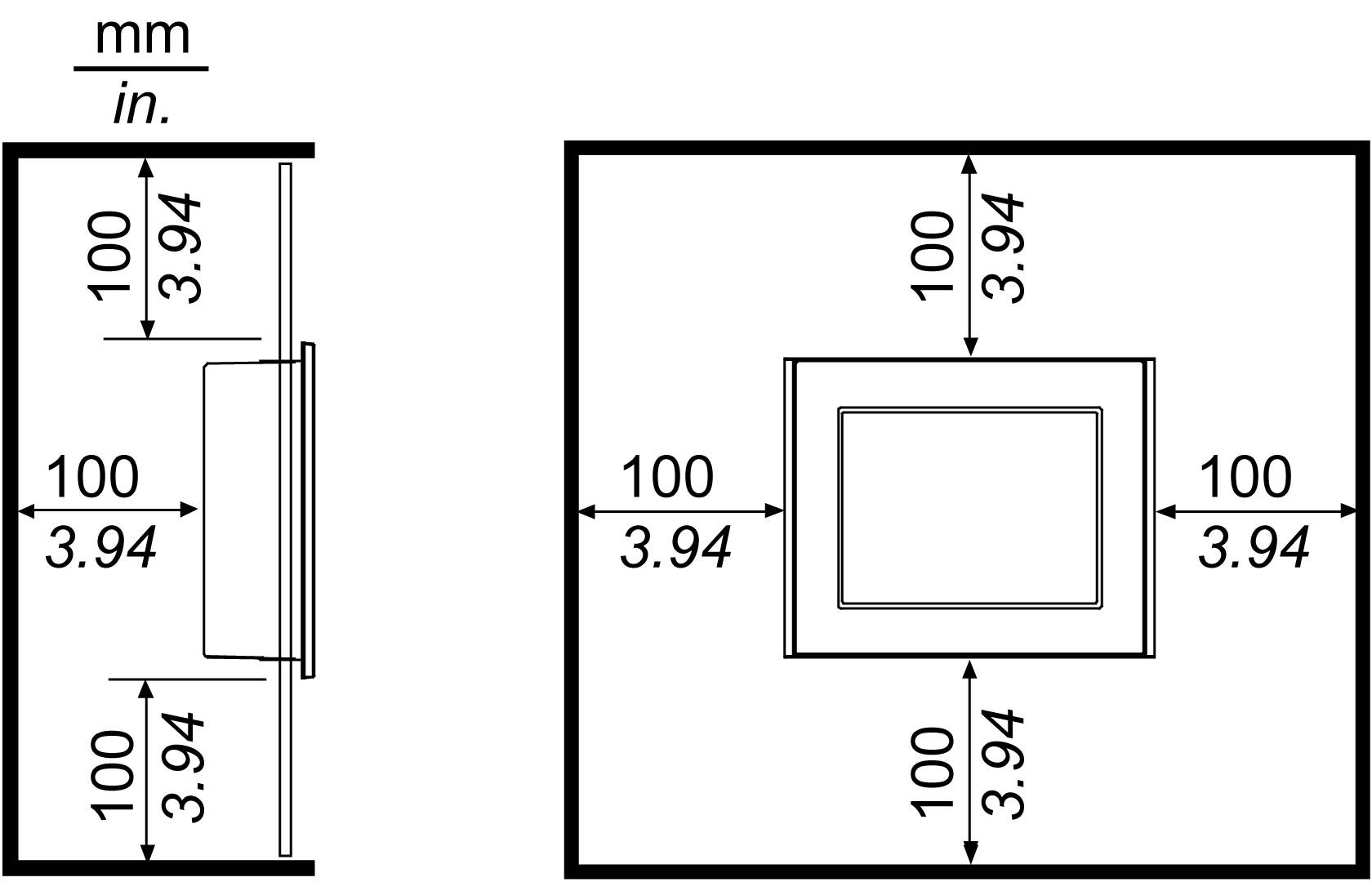

为方便维护、操作及更好地通风，安装  面板 时请与相邻物体及其他设备间至少留出 100 毫米（3.94 英寸）的空隙，如下图所示：

在  面板 背面的孔 （HMIGTO1300/1310 除外) 不符合 VESA 75 mm 标准。请不要将  面板 连接在商用型 VESA 控制臂上。

注意

在未固定的情况下面板不稳定

在安装或取下螺钉扣件时，请确保 HMIGTO 在面板开孔中稳固。

不遵循上述说明可能导致设备损坏。

1

请将  面板 放置在平整的表面上，并使面板朝下。

2

请检查  面板 安装垫圈已稳妥地插入  面板 四周的垫圈凹槽中。

3

根据 HMIGTO 规定的剪切尺寸在安装面板上打个孔.

HMIGTO1300/HMIGTO1310

HMIGTO2300/HMIGTO2310

HMIGTO3510/HMIGTO4310

HMIGTO5310

HMIGTO6310

4

将 HMIGTO 插入面板开孔。

5

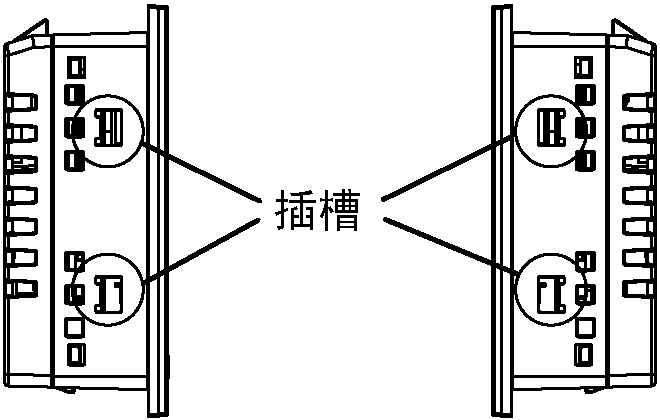

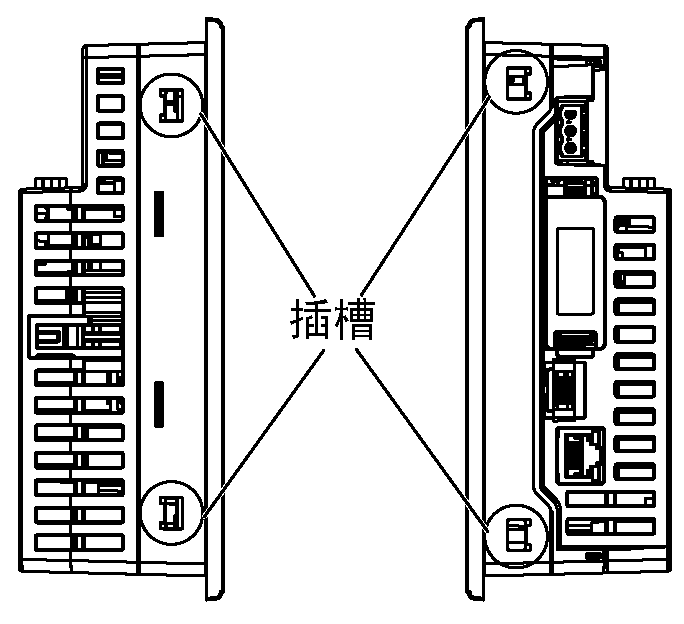

将安装螺钉插入 HMIGTO 的顶部和底部的插孔内（HMIGTO1300/1310 的左右两边）。将螺钉滑到背部。如果螺钉没有正确安装的话，HMIGTO 可能会有移动或翻倒。

HMIGTO2310

HMIGTO1310

6

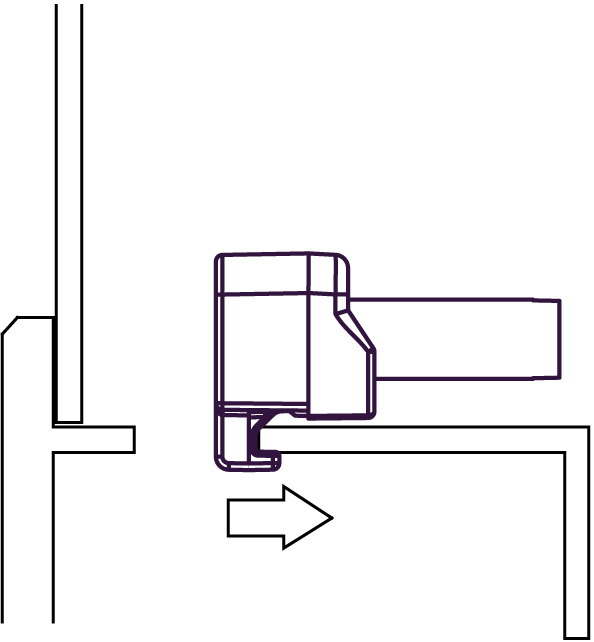

插入以下显示的每个紧固件。务必回拉扣件，直到它与连接孔插件的背面平齐。

7

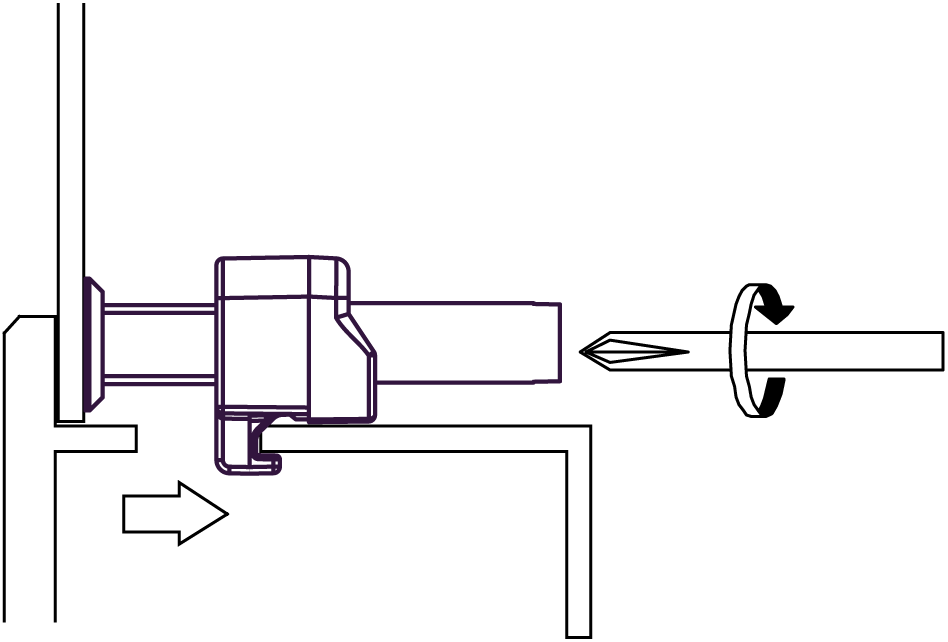

使用十字螺丝刀将每个螺钉扣件拧紧，将  面板 固定到位。需要 0.5 Nm (4.4 lb•in) 的力矩。

注意

外围破裂

o拧紧螺钉扣件时，施加的扭矩请勿超过0.5 Nm (4.4 lb•in) 的力矩。

o使用在 Type 1，Type 4X （仅在室内使用）或Type 13外壳的光滑表面上。

不遵循上述说明可能导致设备损坏。

1

将 HMIGTO 中的四个安装螺钉拧松。

2

当按下 HMIGTO 顶部的凸出部位后，将 HMIGTO 从面板中慢慢取出。

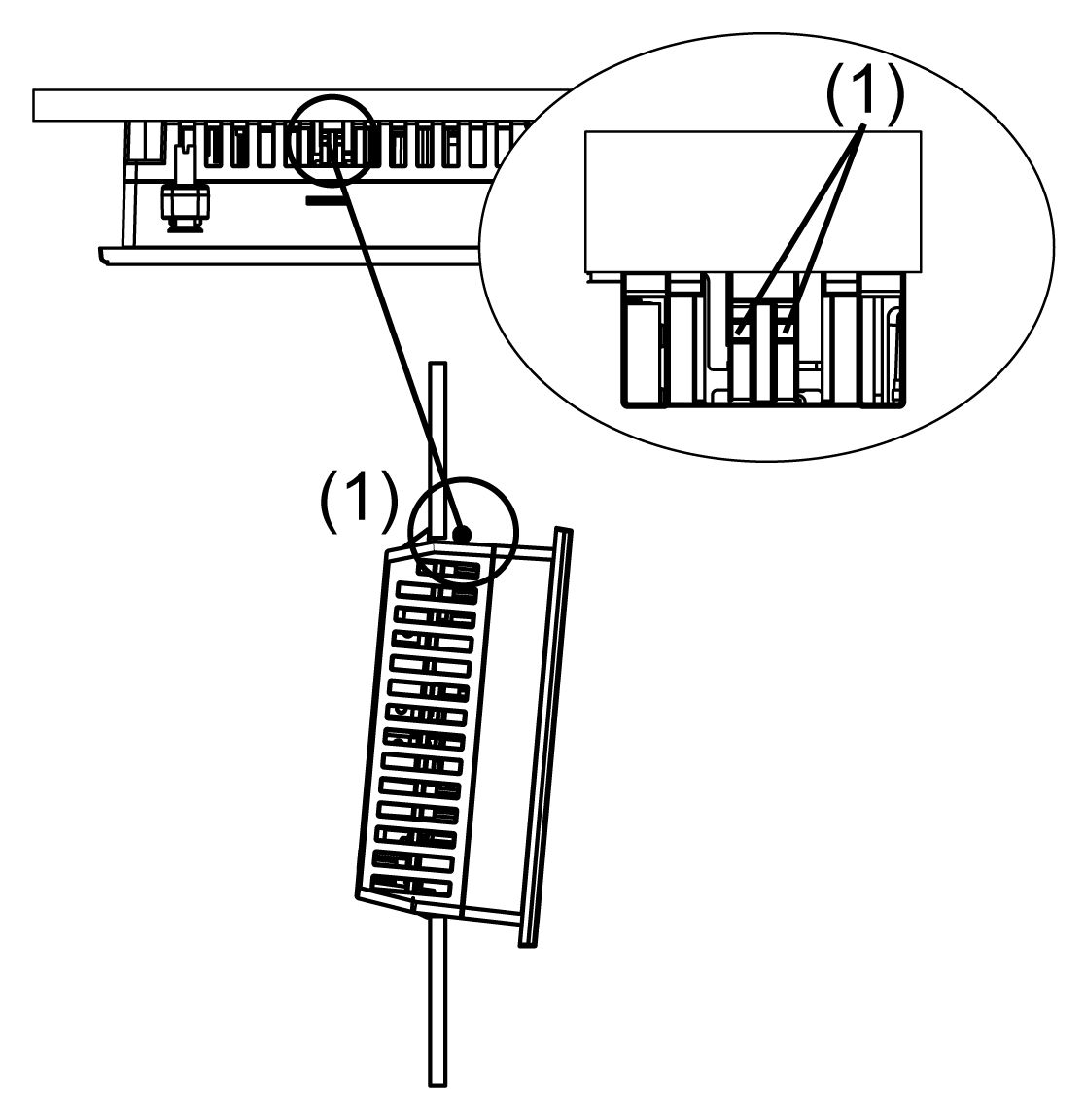

1   凸出部位

注意：

o如果您在没有按下凸出部位的情况下尝试取出 HMIGTO，可能会损坏它。

o当按下凸出部位时，请注意您的手部动作。

小心

伤害风险

当您从面板中取出HMIGTO ，请谨防掉落。

o在取出螺钉后请按住 HMIGTO 。

o请使用双手。

不遵循上述说明可能导致人身伤害或设备损坏。

小心

伤害风险

当您安装或从面板中取出HMIGTO ，请谨防掉落。

o在取出 M4 Hex nuts 与支架后，请把 HMIGTO 放回原位。

o请使用双手。

不遵循上述说明可能导致人身伤害或设备损坏。

注意

在未固定的情况下面板不稳定

在安装或取下M4 Hex nuts 和支架时，请确保  面板 在面板开孔中稳固。

不遵循上述说明可能导致设备损坏。

1

请将  面板 放置在平整的表面上，并使面板朝下。

2

请确认  面板 的支架正确安装在  面板 设备的背部。

3

根据 HMIGTO 规定的剪切尺寸在面板上打个孔.

HMIGTO2315

HMIGTO5315

HMIGTO6315

4

将 HMIGTO 插入面板开孔。

1   衬垫

2   面板

3   支架

4   M4 六角螺母

5   参阅步骤 5。

6   参阅步骤 6。

5

使用 M4 六角螺母紧固  面板 背面的四个角，紧固次序如步骤 4 中的示例所示。

使用 M4 箱式螺丝刀紧固每一个 M4 六角螺母，并将  面板 固定到位。需要 0.5 Nm (4.4 lb•in) 的力矩。如果 M4 六角螺母没有正确连接的话， 面板 可能会移动或翻倒。

6

将支架连接到位于 M4 六角螺母中间的螺钉上，连接次序如步骤 4 中的示例所示。

使用 M4 箱式螺丝刀紧固每一个 M4 六角螺母，并将  面板 固定到位。需要 0.5 Nm (4.4 lb•in) 的力矩。如果 M4 六角螺母没有正确连接的话， 面板 可能会移动或翻倒。

7

再次拧紧所有 M4 六角螺母。需要 0.5 Nm (4.4 lb•in) 的力矩。

注意： 请不要拧松如下图红色标记的安装螺钉。

1   面板

注意

外围破裂

o拧紧M4 Hex nuts时，施加的扭矩请勿超过 以 0.5 Nm (4.4 lb•in) 的力矩。

o使用在 Type 1，Type 4X （仅在室内使用）或Type 13外壳的光滑表面上。

不遵循上述说明可能导致设备损坏。
