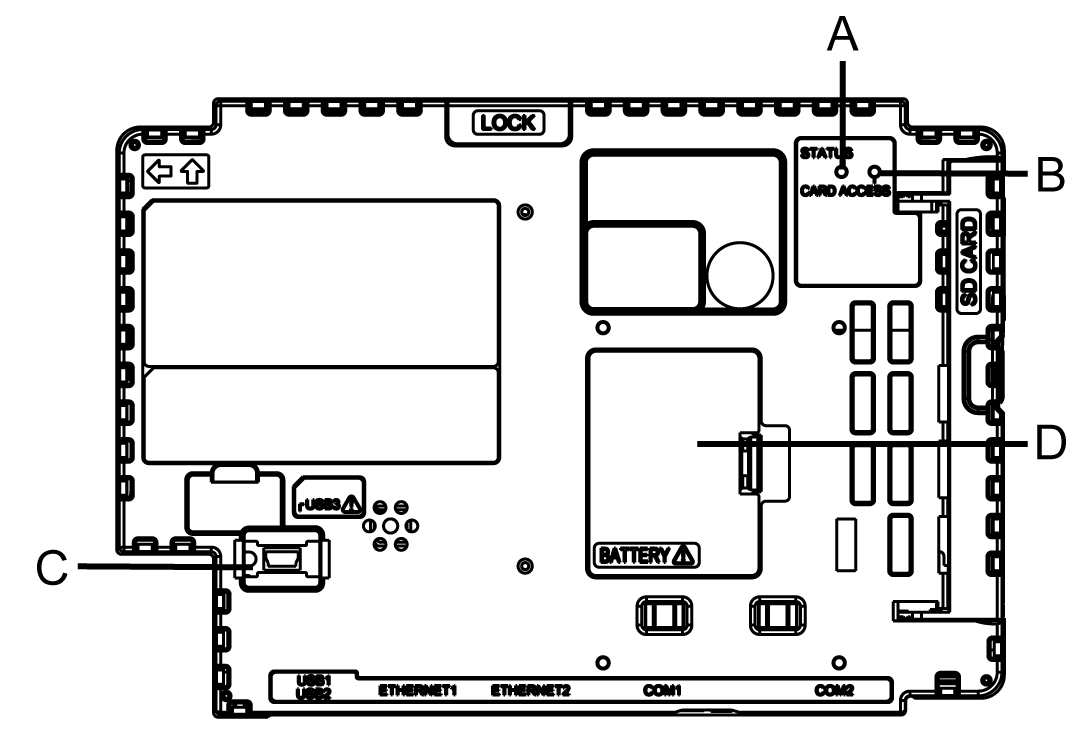

正视图

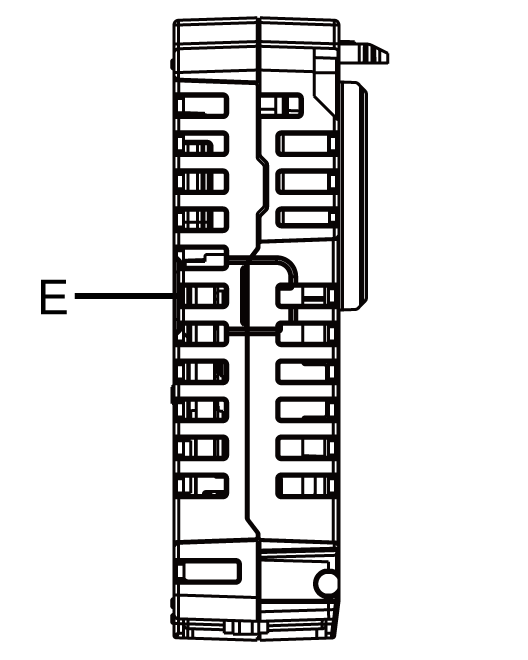

右视图

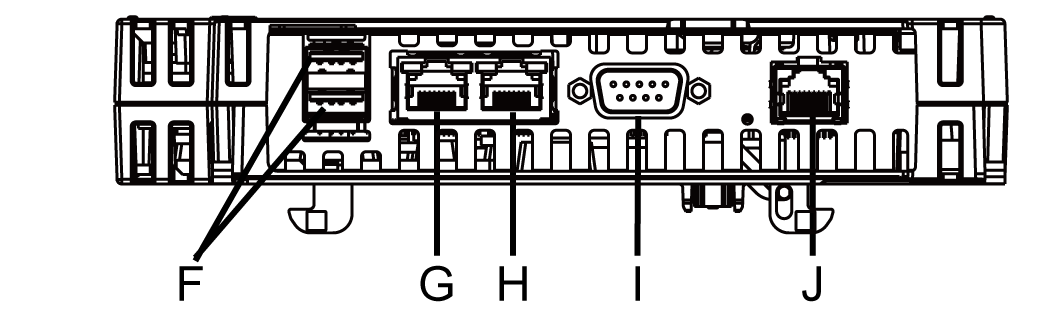

底视图

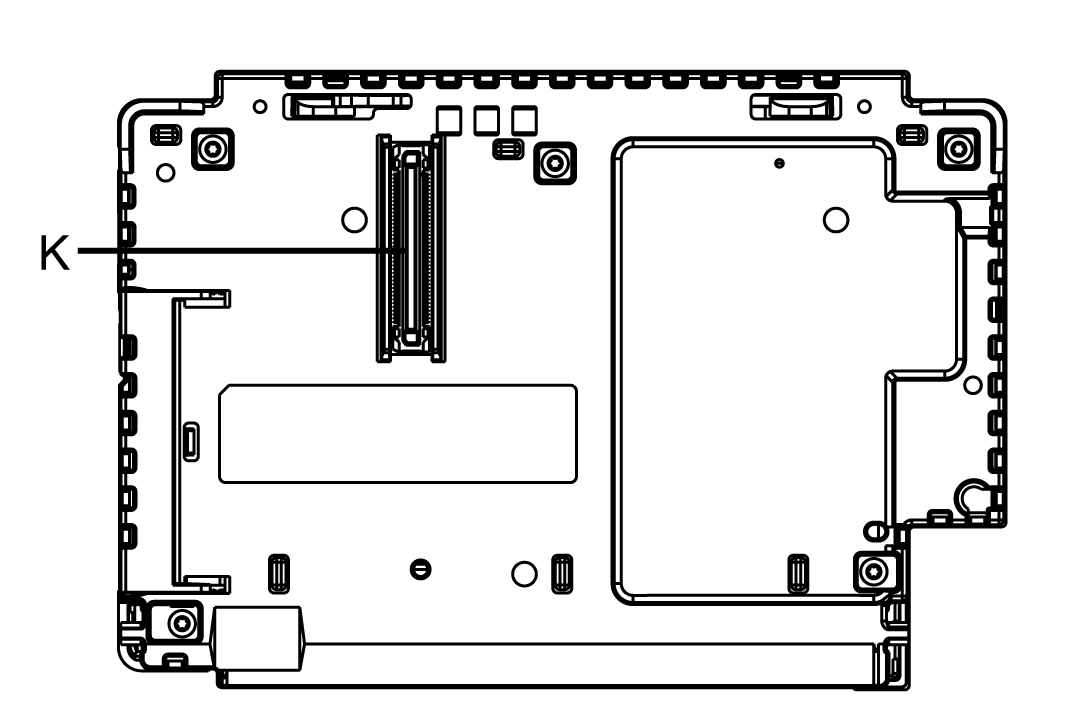

后视图

A

状态 LED

B

卡访问 LED

C

USB (mini-B) 接口

支持一个 USB2.0 (mini-B)。

最大传输距离: 5 m (16.4 ft)

1 此标记识别有关接口连接的安全信息。

D

扩展单元接口盖 (EXT)

在扩展单元嵌入到扩展单元接口盖开口处，可以连接或更换备份电池。

E

存储卡盖

SD 卡位于存储卡盖开口处。

F

USB（A 型）接口

支持 USB2.0 (A 型) x 2。

电源电压：5 Vdc ± 5%

最大供应电流: 500 mA

最大传输距离: 5 m (16.4 ft)

G

以太网接口 (以太网1)

以太网传输接口 (10BASE-T/ 100BASE-TX)

接头：模块插孔 (RJ-45) x 1

H

以太网接口 (以太网2)

以太网传输接口 (10BASE-T/ 100BASE-TX)

接头：模块插孔 (RJ-45) x 1

I

串行接口 (COM1)

RS-232C 接口

接头：D-Sub 9 针 (凸型) x 1

J

串行接口 (COM2)

RS-485 串行接口

接头：模块插孔 (RJ-45) x 1

K

显示模块接口

将显示模块与主机模块连接的接口。

小心

烧伤风险

请勿将 Modbus RJ-45 通讯电缆连接到以太网端口。

不遵循上述说明可能导致人身伤害或设备损坏。
