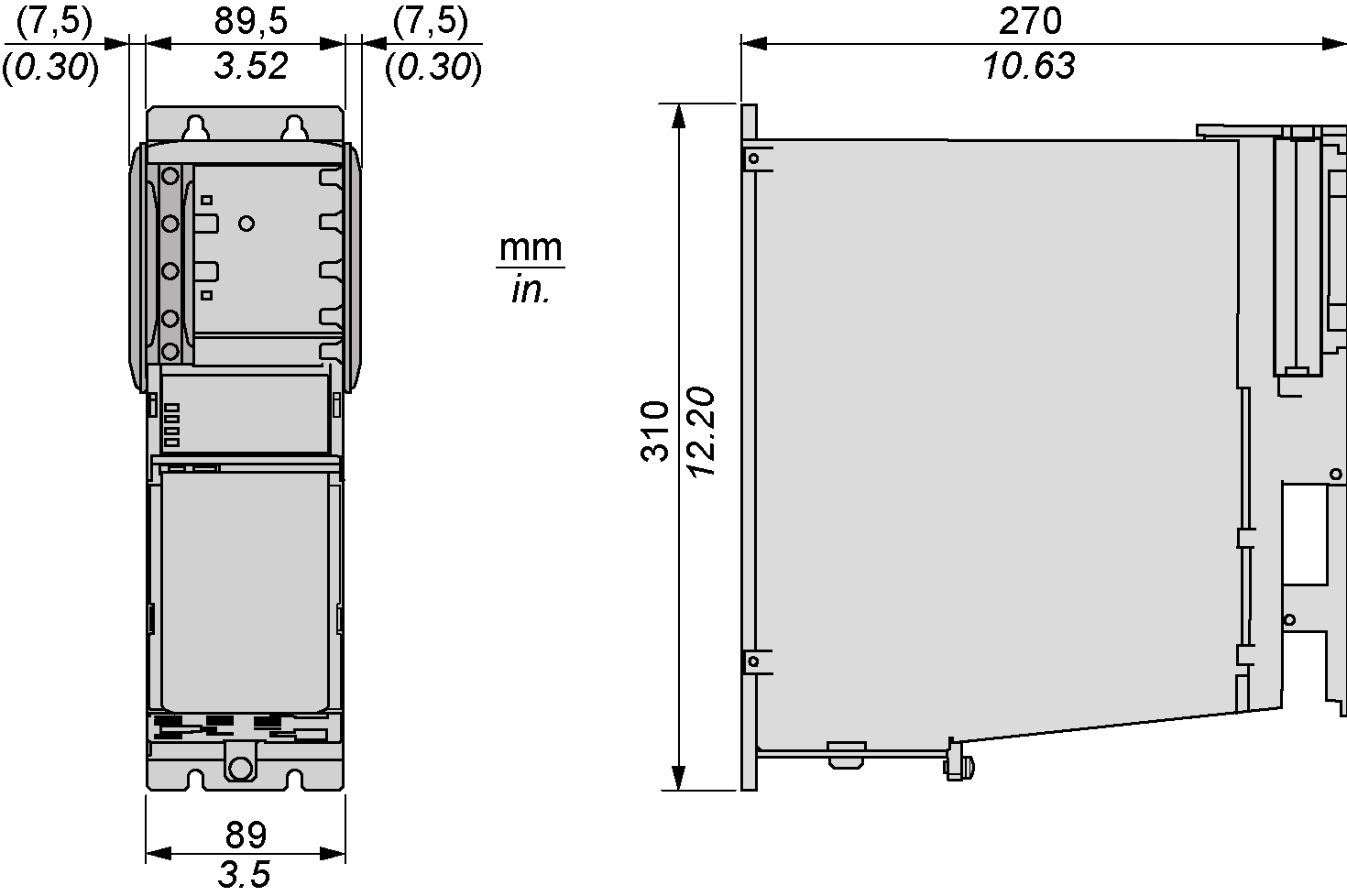

Lexium 62 Power Supply 的机械和电气数据
Lexium 62 Power Supply 的技术参数
|
名称 |
参数 |
值 |
|
|---|---|---|---|
|
型号 |
LXM62PD84A11000 |
LXM62PD20A11000 |
|
|
电源 |
额定供电电压 3AC |
最小 380 Vac (-10%) / 标称 400 Vac / 最大 480 Vac (+10%) |
|
|
最小 208 Vac (-10%) / 标称 230 Vac / 最大 360 Vac (+10%) |
|||
|
根据标称供电电压调整电源的参数 MainsVoltageMode。 |
|||
|
额定供电电压 1AC |
最小 208 Vac (-10%) / 标称 230 Vac / 最大 270 Vac (+10%) |
||
|
额定供电电流 |
最大 40 A |
最大 10 A |
|
|
供电频率 |
47.5...63 Hz |
||
|
逻辑电源 |
控制电压 |
24 Vdc (-20%...+25%) |
|
|
控制电流 最大电流输入 最大电流消耗 |
- 50 A（不允许过载） |
||
|
1.2A |
|||
|
DC 电路 |
直流总线电压 |
270...700 Vdc |
|
|
直流总线电容 |
1.36 mF |
||
|
过压 |
860 Vdc |
||
|
额定电流 (INc) |
21 A（1AC 馈电） |
10 A（1AC 馈电） |
|
|
42 A（3AC 馈电） |
10 A（3AC 馈电） |
||
|
峰值电流 1 s (ISC) |
42 A（1AC 馈电） |
20 A（1AC 馈电） |
|
|
84 A（3AC 馈电） |
20 A（3AC 馈电） |
||
|
额定功率 |
22.1 kW（3 Vac ~ 400 Vac 时） |
5.2 kW（3 Vac ~ 400 Vac 时） |
|
|
26.6 kW（3 Vac ~ 480 Vac 时） |
6.2 kW（3 Vac ~ 480 Vac 时） |
||
|
峰值功率 |
44.2 kW（3 Vac ~ 400 Vac 时） |
10.4 kW（3 Vac ~ 400 Vac 时） |
|
|
53.2 kW（3 Vac ~ 480 Vac 时） |
12.5 kW（3 Vac ~ 480 Vac 时） |
||
|
U分压器打开 |
830 Vdc |
||
|
U分压器关闭 |
810 Vdc |
||
|
直流总线卸载时间 |
最长 15 分钟 |
||
|
内部制动电阻器 |
电阻值 |
15 Ω |
|
|
持续功率 |
400 W |
||
|
峰值功率 |
46 kW |
||
|
脉冲能量 （周期运行，120 s） |
4000 Ws（硬件版本 01） 20000 Ws（硬件版本 02） |
||
|
接口 |
Sercos |
集成 |
|
|
功率损失 |
电子部件电源 |
15 W |
|
|
功率级 |
3 W/A（42 A 时最大 126 W） |
||
|
制动电阻器（内部） |
400 W |
||
|
输出 |
继电器输出 |
就绪继电器，最多 6 A（最大值，持续 1 s，150 Vac 时）以及 1.5 A（持续） |
|
|
就绪继电器，最多 6 A（最大值，持续 1 s，48 Vac 时）以及 1.5 A（持续） |
|||
|
射频干扰级别 |
– |
C3（采用额外过滤措施时，为 C2） |
|
|
防护等级 |
等级 |
1 (IEC 61800-5-1) |
|
|
支持的电源接地系统 (IEC 60364-1) |
TN（带接地 wye 系统） |
支持 |
|
|
TN（接地中性点拐角接地时） |
不支持 |
||
|
TT 系统 |
|||
|
IT 系统 |
|||
|
系统电压 (IEC 61800-5-1) |
- |
最大 300 Vac |
|
|
过压类别 |
– |
III (IEC 61800-5-1) |
|
|
外壳的进入防护等级 |
IP20（带插入式连接器） |
IEC/EN 60721-3-3 |
|
|
污染等级 |
– |
2 (IEC 61800-5-1) |
|
|
重量 |
重量（含包装） |
6.3 kg / 7.4 kg (13.9 lbs / 16.3 lbs) |
|
