驱动器模块（不包括 LXM62DC13）前屏蔽板上的外部屏蔽层连接

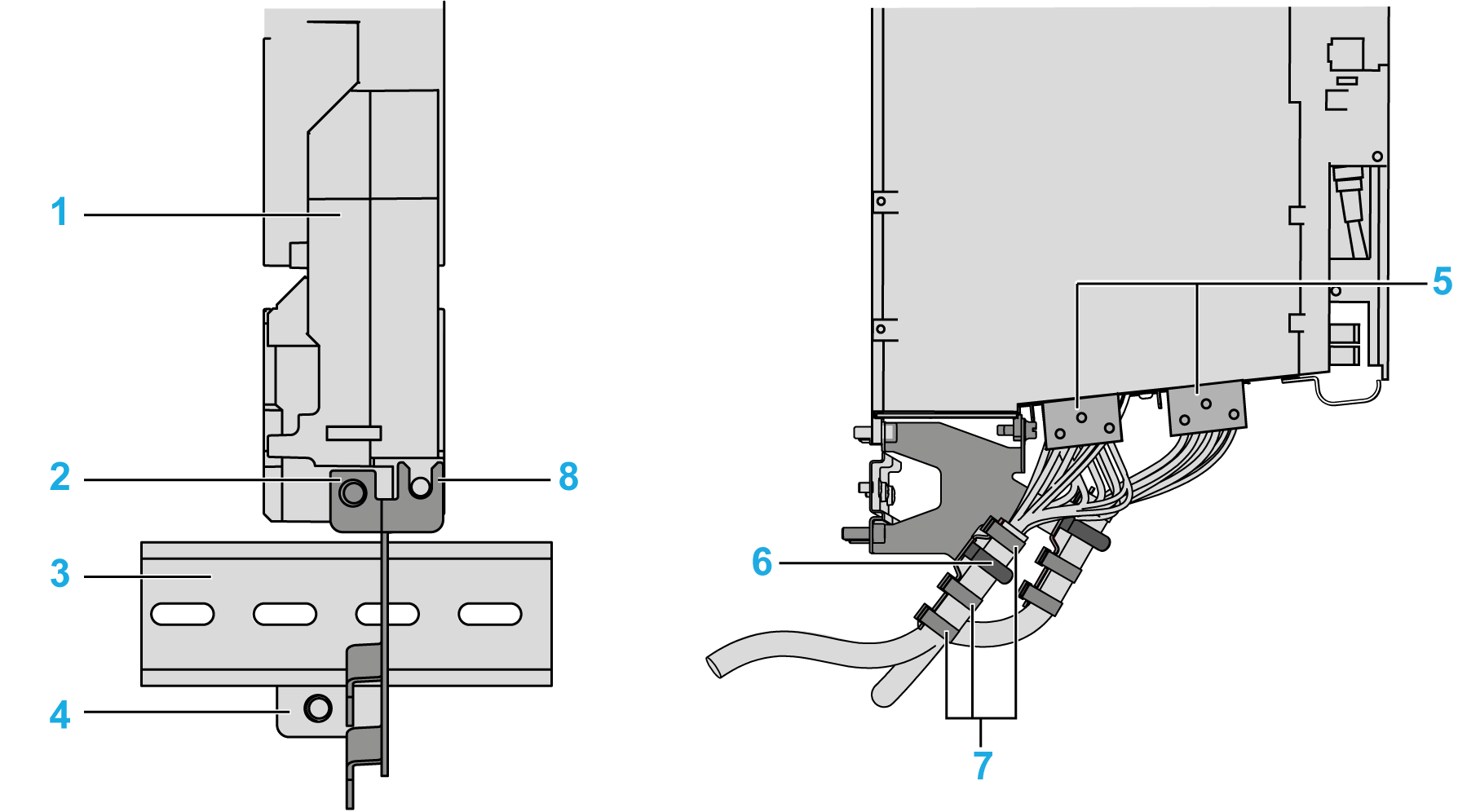

简介

1 驱动器模块 (Lexium 62 Servo Drive)

2 驱动器模块的安装孔

3 盖导轨

4 用于安装屏蔽板的下部孔位置

5 电机连接器

6 弹簧夹中电缆的编织屏蔽层

7 通过使用电缆扎带的应力释放装置（编码器电缆可以固定在此处）

8 驱动器模块上的安装点

步骤	操作
1	钻孔以在驱动器模块 (1) 的下部安装孔 (2) (M6) 下方 29.5 毫米（1.16 英寸）安装盖导轨 (3)。
2	安装盖导轨。
3	将屏蔽板夹在盖导轨下方。然后将屏蔽板拧到孔 (2) 中和驱动器 (8) 上。
4	使用盖导轨安装屏蔽板时，不需要额外的孔 (4)。
5	然后，建立电机电缆的屏蔽层连接。为此，将预制电缆的编织屏蔽层按到弹簧夹 (6) 中。
6	通过使用电缆扎带准备应力释放装置 (7)。

步骤	操作
1	从驱动器模块的下部安装孔 (M6) 开始，向下移动 52.5 毫米（2.07 英寸），向左移动 8.5 毫米（0.33 英寸），并钻一个 M6 螺纹孔 (4)。
2	将屏蔽板拧到三个安装点 (2)、(4) 和 (8)。
3	然后，建立电机电缆的屏蔽层连接。为此，将预制电缆的编织屏蔽层按到弹簧夹 (6) 中。
4	通过使用电缆扎带准备应力释放装置 (7)。

注：外部屏蔽板以及电缆扎带包含在配件包 CSD-1 中。
