Lexium 62 DC Link Terminal 的电气连接
概述
|

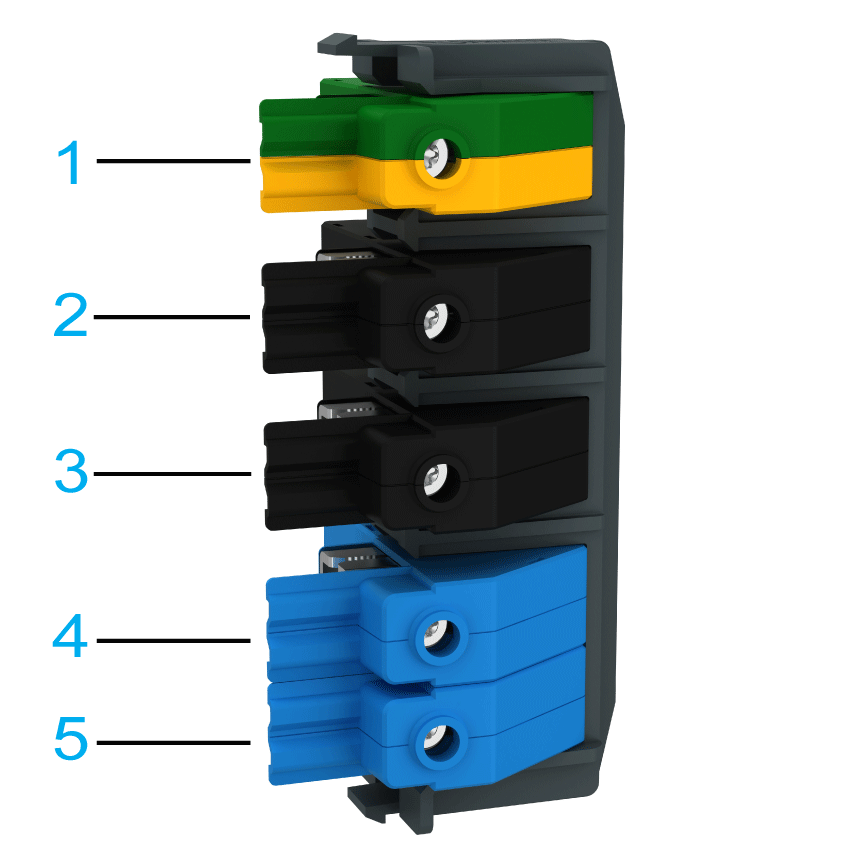

端口顺序
|
连接器
|
颜色
|
标签
|
|
1
|
PE
保护性接地端
|
绿色/黄色
|
|
|
2
|
直流总线连接器
|
黑色
|
DC-
|
|
3
|
DC+
|
|
4
|
24 V 连接器
|
蓝色
|
24 V
|
|
5
|
0 V
|
接头横截面概览
|
|
|
|
|
mm2
|
10...50
|
10...35
|
|
AWG
|
8...1
|
8...2
|
注： 仅使用铜导线。
拧紧扭矩
|
端子
|
拧紧扭矩 [Nm] / [lbf in]
|
|
用于将端子固定到母排模块的夹紧螺钉
|
2.5 / 22
|
|
用于将导线固定到端子的夹紧螺钉
|
4.5 / 39.8
|
