使用 Main 类型的比较原理

概述

使用 Main 类型的比较块用于管理以下模式中的阈值、反射输出和事件：

oOne-shot

oModulo-loop

oFree-Large

激活至少一个阈值后，在配置屏幕中对比较进行配置。

比较可以用来触发：

o对关于阈值的操作进行编程

o与外部任务相关联的阈值事件

注意： 此选项仅适用于支持外部事件的 TM3XF• 扩展模块。

o反射输出.

比较原理

Main 类型能够管理最多 2 到 个阈值。

相对于计数值而言，阈值是一个配置值。阈值用来定义至多 3 个区域，或对越过阈值的值作出反应。

阈值在配置窗口中定义，也可通过使用 HSCSetParam 功能块在应用程序中进行调整。

如果配置了阈值 x（x= 0、1），并且已启用比较 (EN_Compare = 1)，则 HSCMain 功能块的输出引脚 THx 发生以下情况：

o在计数器值 >= 阈值 x 时设置

o在计数器值 < 阈值 x 时复位

注意： 如果 HSCMain 功能块上的 EN_Compare 设为 0，则禁用比较功能，包括由阈值事件和反射输出触发的外部任务。

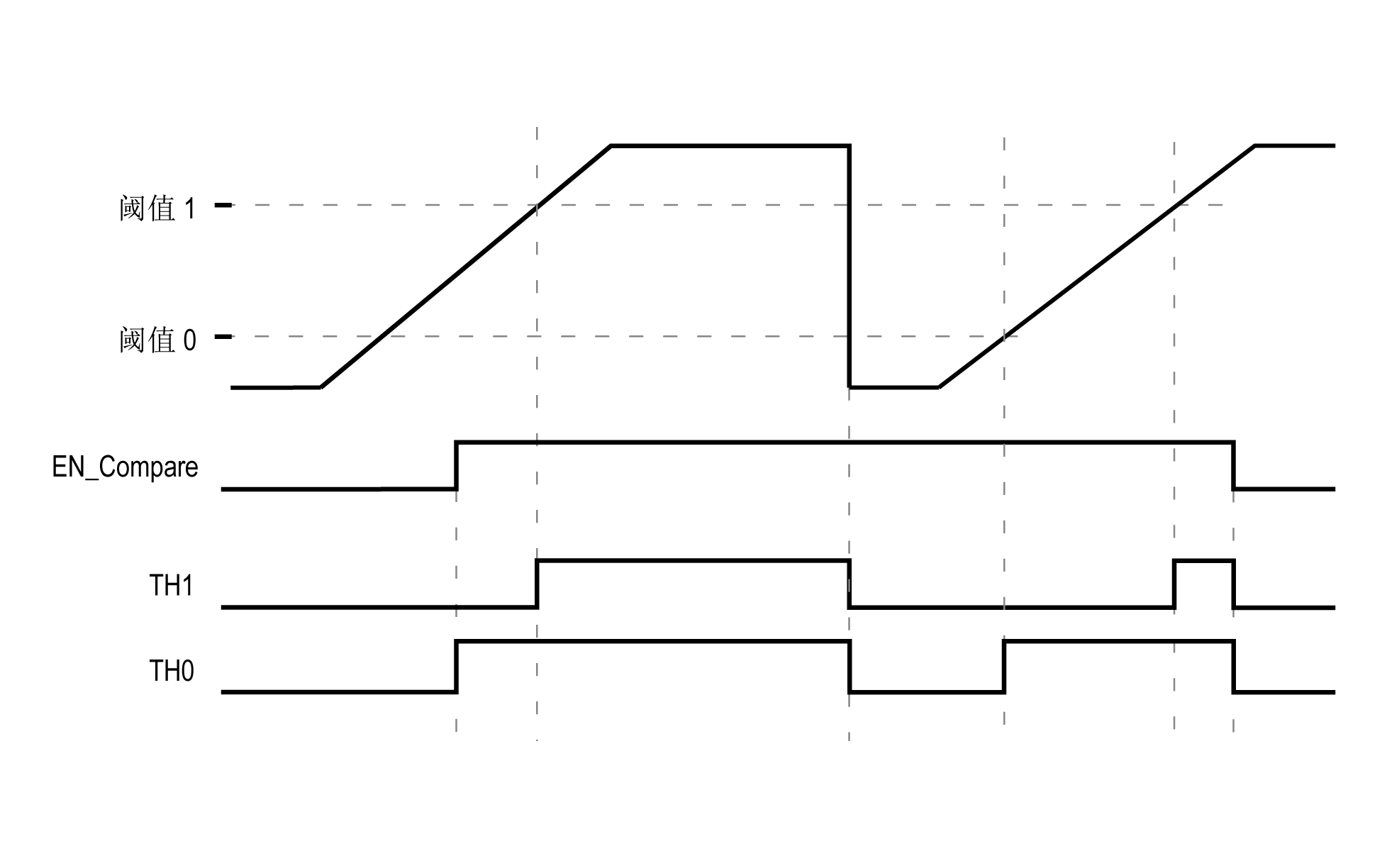

包含两个阈值的模数回路的以下示例显示了 HSCMain 功能块中的比较：





在 HSC Main 单相或双相模式中配置事件触发

配置越过阈值时的事件可触发外部任务。可以选择在越过配置的阈值时触发事件，如下所述：

o向上交叉。测量值变成高于阈值时，触发事件。

o向下交叉。测量值变成低于阈值时，触发事件。

o向上和向下交叉。测量值变成高于阈值时以及测量值变成低于阈值时，触发事件。

在周期计模式中配置事件触发

配置事件可触发外部任务。可以选择以如下方式触发事件：

o低于阈值测量值低于阈值时，触发事件。

o高于阈值测量值高于阈值时，触发事件。

o介于阈值之间测量值介于两个阈值之间时，触发事件。

阈值行为

对于允许循环时间固有延迟和通讯异步的应用程序来说，使用任务环境中（功能块的 TH0 到 TH1 输出引脚）的可用阈值比较状态是一个理想选择，这尤其体现在通过现场总线在分布式架构中使用模块时。

配置反射输出

反射输出行为

配置反射输出可触发物理反射输出。

这些输出在任务环境中不受控制，因此可以将反应时间降至最短。这为需要快速执行的操作提供了便利。

高速计数器使用的输出只能通过功能块访问。不能在应用程序中直接对其进行读写。

性能与所使用的输出的类型（快速或常规）直接相关。

注意： 反射输出的状态取决于配置。

更改阈值

在阈值比较正在进行时，请谨慎操作，避免输出或突发性事件任务执行导致的意外结果。如果禁用比较功能，则可以随意修改阈值。但是，如果启用了比较功能，请在修改阈值时至少暂停阈值比较功能。
