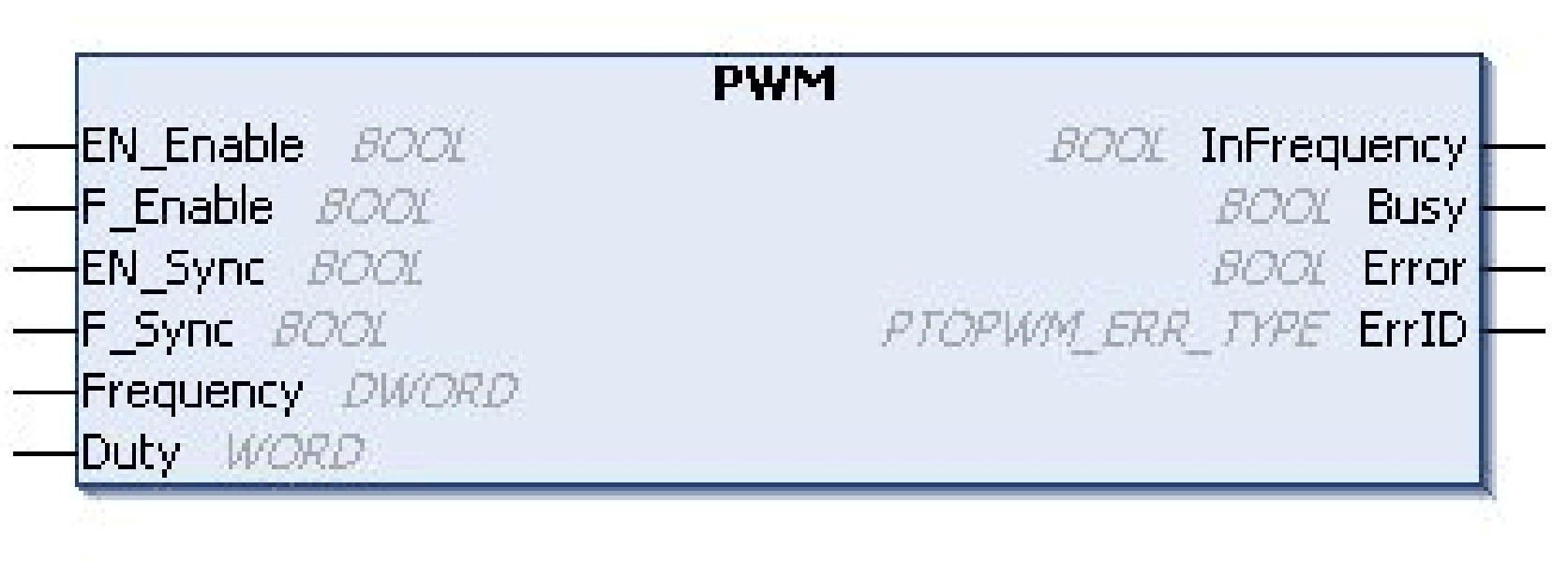

Pulse Width Modulation 功能块命令按指定频率和占空比输出脉冲宽度调制信号。
若要查看 IL 或 ST 语言的一般表示形式，请参阅功能和功能块表示形式一章。
下表介绍输入变量：
|
输入 |
类型 |
注释 |
|---|---|---|
|
EN_Enable |
BOOL |
TRUE = 允许通过 IN_EN 输入（如果已配置）启用 PWM。 |
|
F_Enable |
BOOL |
TRUE = 强制启用功能。 |
|
EN_SYNC |
BOOL |
TRUE = 允许通过与时基（如果已配置）相关的内部定时器的 IN_Sync 输入进行重新启动。 |
|
F_SYNC |
BOOL |
在上升沿上，强制与时基相关的内部定时器进行重新启动。 |
|
频率 |
DWORD |
PWM 输出信号的频率（以 0.1 Hz 为单位）（范围：200 (20 Hz)...10,000 (1 kHz)）。 |
|
占空比 |
WORD |
PWM 输出信号的占空比（以 0.1% 为单位）（范围：10 (1%)...990 (99%)）。 |
下表介绍输出变量：
|
输出 |
类型 |
注释 |
|---|---|---|
|
InFrequency |
BOOL |
TRUE = Pulse Width Modulation 信号当前正在以指定频率和占空比输出。 |
|
Busy |
BOOL |
Busy 用于表示命令变更正在进行：频率发生变化。 当设置了 Enable 命令且频率发生器信号不是以指定的频率输出时，设置为 TRUE。 如果设置了 InFrequency 或 Error，或者启用命令被复位，则复位为 FALSE。 当命令变更立即执行时，Busy 保持为 FALSE。 |
|
Error |
BOOL |
TRUE = 表示检测到一个错误。 |
|
ErrID |
当设置了 Error 时：检测到的错误的类型。 |
