概述
在操作 SD 卡时，遵守下面说明，防止 SD 卡中的内部数据被损坏或丢失，或者发生 SD 卡故障：
|
注意
|
|
应用程序数据丢失
-
请勿将 SD 卡存放在有静电或可能有电磁场的地方。
-
请勿将 SD 卡存放在日光直射、靠近加热器或可能出现高温的其他地方。
-
请勿弯曲 SD 卡。
-
请勿使 SD 卡掉落或者用 SD 卡撞击其他物体。
-
请保持 SD 卡干燥。
-
请勿触摸 SD 卡接口。
-
请勿拆解或修改 SD 卡。
-
只能使用以 FAT 或 FAT32 格式化的 SD 卡。
不遵循上述说明可能导致设备损坏。
|
M241 Logic Controller 无法识别 NTFS 格式的 SD 卡。在计算机上使用 FAT 或 FAT32 格式化 SD 卡。
使用 M241 Logic Controller 和 SD 卡时，请遵守以下说明以避免丢失有价值的数据：
-
随时都可能出现数据意外丢失。数据一旦丢失，便无法恢复。
-
如果强行抽出 SD 卡，SD 卡上的数据可能会损坏。
-
移除正在访问的 SD 卡可能会损坏 SD 卡或其中的数据。
-
如果 SD 卡插入控制器时未正确放置，则可能损坏卡上的数据和控制器。
|
注意
|
|
应用程序数据丢失
-
定期备份 SD 卡数据。
-
请勿在正访问 SD 卡时断开电源或复位控制器，也不要插入或拔出 SD 卡。
不遵循上述说明可能导致设备损坏。
|

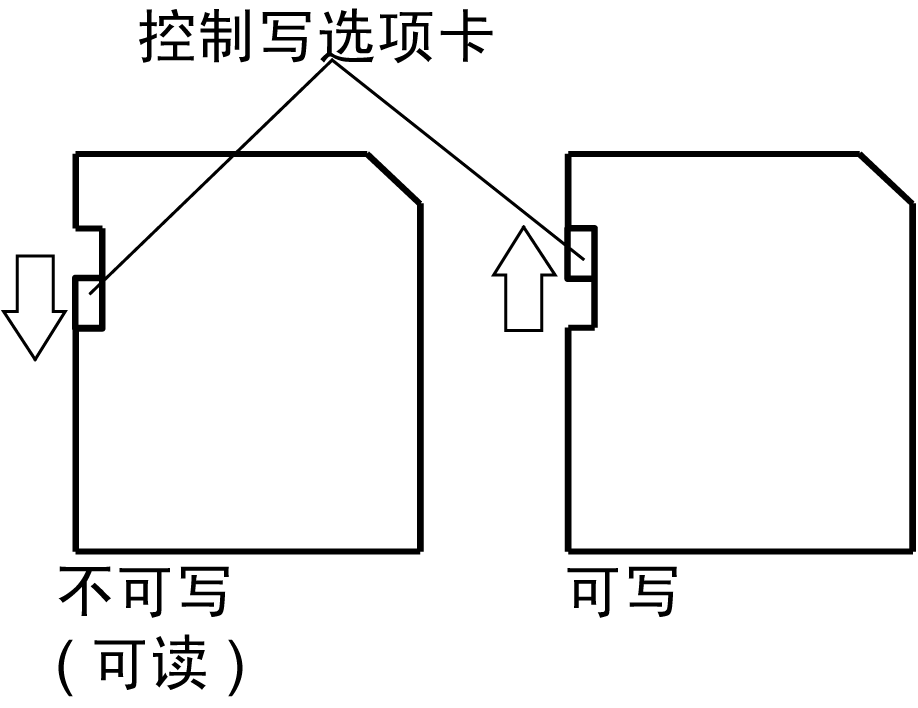

可以设置写入控制卡舌，以防止对 SD 卡进行写入操作。向上推卡舌（如右侧的示例所示）可解锁并启用对 SD 卡的写入。在使用 SD 卡之前，请先阅读生产商的使用说明。
|
步骤
|
操作
|
|

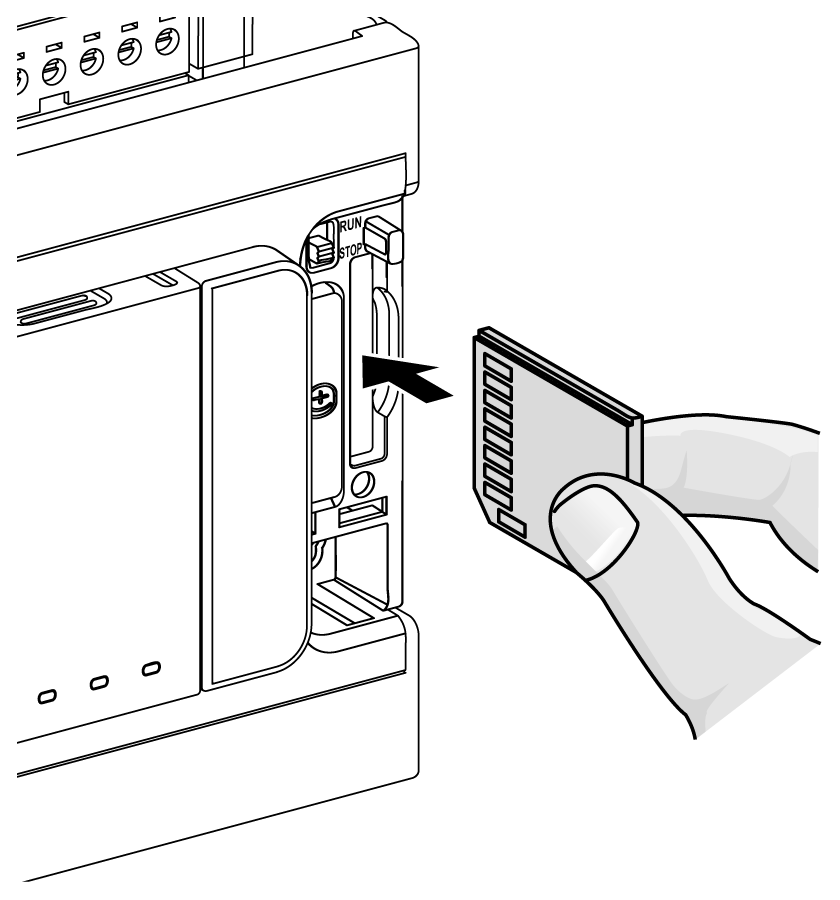

1
|
|
|
2
|

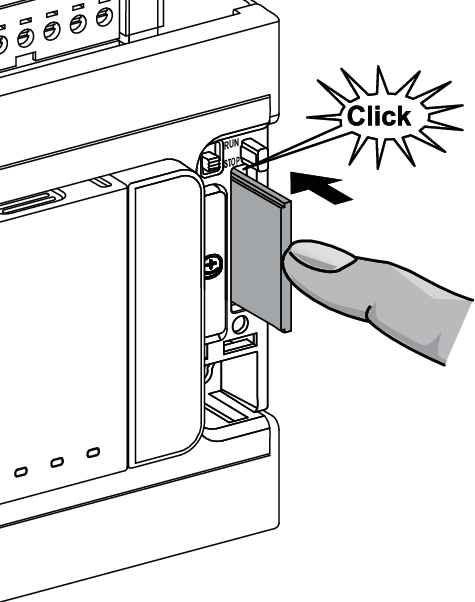

推入直到听到“咔哒”声：
|

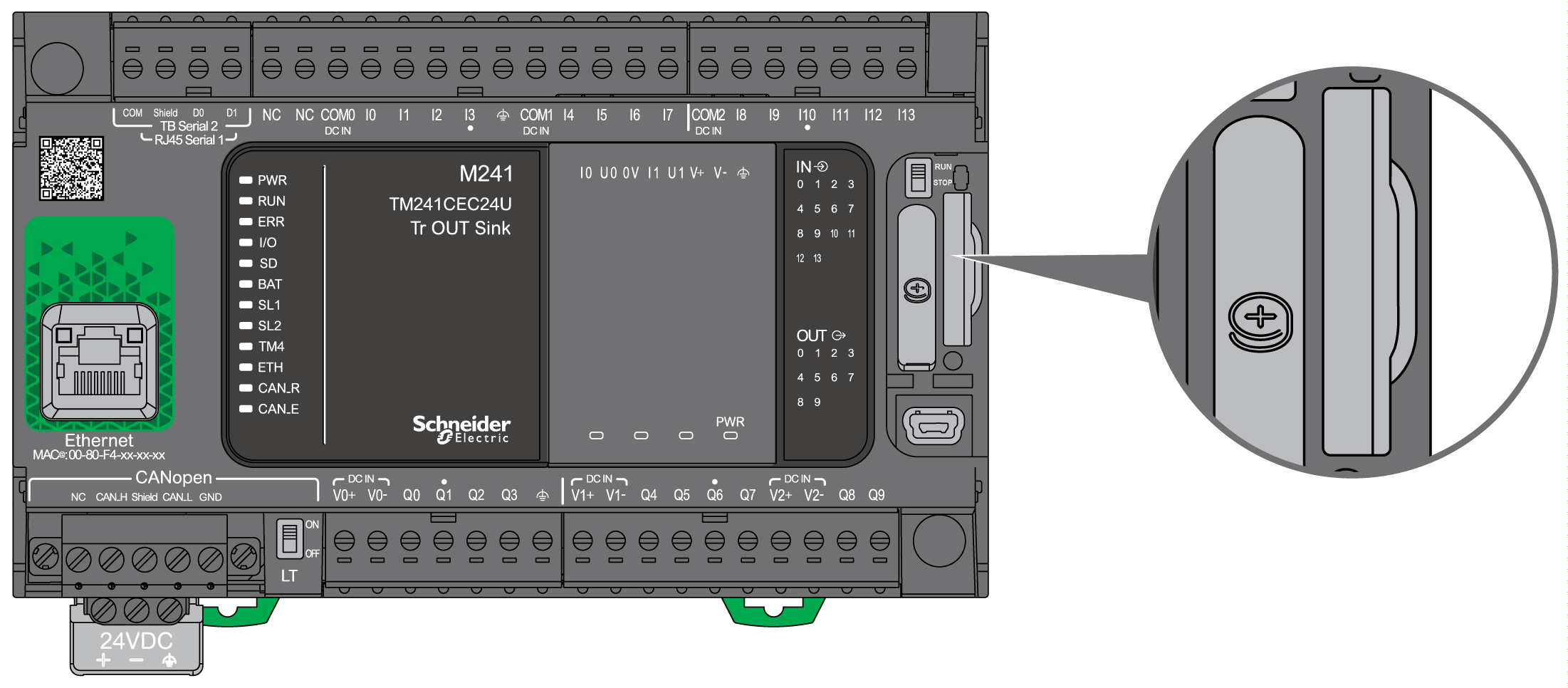

SD 卡插槽特性
|
主题
|
特性
|
描述
|
|
支持的类型
|
标准功能
|
SD (SDSC)
|
|
大容量
|
SDHC
|
|
全局存储器
|
大小
|
16 GB（最大值）
|
TMASD1 特性
|
特性
|
描述
|
|
卡拔出耐久性
|
最小 1000 次数
|
|
文件保留时间
|
25 °C (77 °F) 时10 年
|
|
闪存类型
|
SLC NAND
|
|
存储器大小
|
256 MB
|
|
工作环境温度
|
–10 … +85°C (14...185 °F)
|
|
储存温度
|
-25 … +85°C (-13...185 °F)
|
|
相对湿度
|
最大 95%，无冷凝
|
|
写入/擦除次数
|
3,000,000（约计）
|

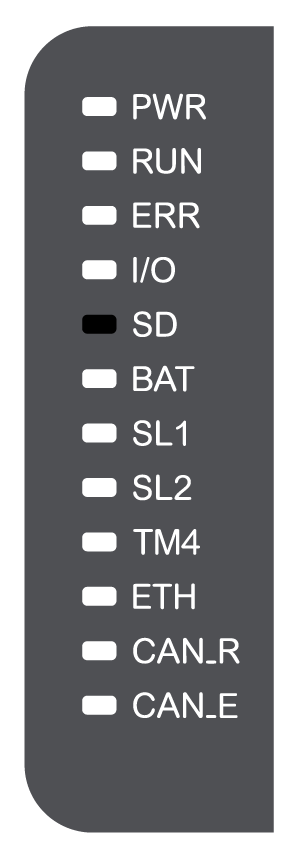

状态 LED
下表描述了 SD 卡状态 LED：
|
标签
|
描述
|
LED 指示灯
|
|
颜色
|
状态
|
描述
|
|
SD
|
SD 卡
|
绿色
|
亮起
|
表示正在访问 SD 卡.
|
|
熄灭
|
表示未访问。
|
