MC_ReadStatus_PTO：获取轴的状态

MC_ReadStatus_PTO：获取轴的状态

功能块描述

此功能块返回轴的状态图状态。

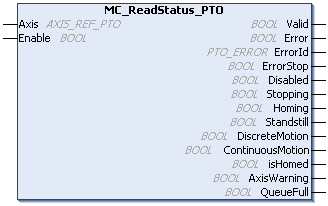

图形表示形式


IL 和 ST 表示形式

若要查看 IL 或 ST 语言的一般表示形式，请参阅功能和功能块表示形式一章。

输入变量

下表介绍输入变量：

输入

类型

初始值

描述

Axis

AXIS_REF_PTO

-

将执行功能块的轴（实例）的名称。在设备树中，在控制器配置中声明名称。

Enable

BOOL

FALSE

当值为 TRUE 时，执行功能块。可连续修改功能块输入的值，并且可以连续更新输出。

当值为 FALSE 时，终止功能块执行并复位其输出。

输出变量

下表介绍输出变量：

输出	类型	初始值	描述
Valid	BOOL	FALSE	输出组有效。
Error	BOOL	FALSE	如果为 TRUE，表示检测到错误。功能块执行结束。
ErrorId	PTO_ERROR	PTO_ERROR.NoError	当 Error 为 TRUE 时：检测到的错误的代码。
ErrorStop	BOOL	FALSE	如果为 TRUE，则状态为处于活动状态（运动状态图）。
Disabled	BOOL	FALSE
Stoppping	BOOL	FALSE
Homing	BOOL	FALSE
Stanstill	BOOL	FALSE
DiscreteMotion	BOOL	FALSE
ContinuousMotion	BOOL	FALSE
IsHomed	BOOL	FALSE	如果为 TRUE，则参考点有效，允许绝对运动。
AxisWarning	BOOL	FALSE	如果为 TRUE，则存在关于轴的警告（调用 MC_ReadAxisError_PTO 了解详细信息）。
QueueFull	BOOL	FALSE	如果为 TRUE，则表明运动队列已满，不允许其他移动进入缓冲区。
