嵌入式专用 I/O 分配

I/O 分配

可配置以下常规或快速 I/O 以供专用功能使用：

将 I/O 分配给专用功能后，便无法再将其选用于其他专用功能。

注意： 配置窗口中的所有 I/O 都处于缺省禁用状态。

下表列出了可为专用功能配置的 I/O：

常规 I/O 与专用功能结合使用

常规 I/O 中的专用功能 I/O：

o可以通过标准存储器变量读取输入，即使配置为专用功能。

o专用功能未使用的所有 I/O 都可以用作常规 I/O。

o一个 I/O 只能供一个专用功能使用；一经配置，该 I/O 便无法再供其他专用功能使用。

o如果没有其他快速 I/O 可用，可改为配置常规 I/O。但在这种情况下，专用功能的频率不得超过 1 kHz。

o在专用功能中配置输入时，无法同时将该输入用作运行/停止、事件或锁存输入。

o如果输出已经配置为警报，则无法在专用功能中对其进行配置。

o短路管理仍然适用于所有输出。输出的状态可用。有关详细信息，请参阅输出管理。

o在专用功能（PTO、HSC…）中使用输入时，积分器过滤器将被替换为抗跳动过滤器。过滤器的值在配置窗口中配置。

有关详细信息，请参阅内嵌功能配置。

I/O 摘要

IO 摘要窗口显示专用功能使用的 I/O。

要显示 IO 摘要窗口，请执行以下步骤：

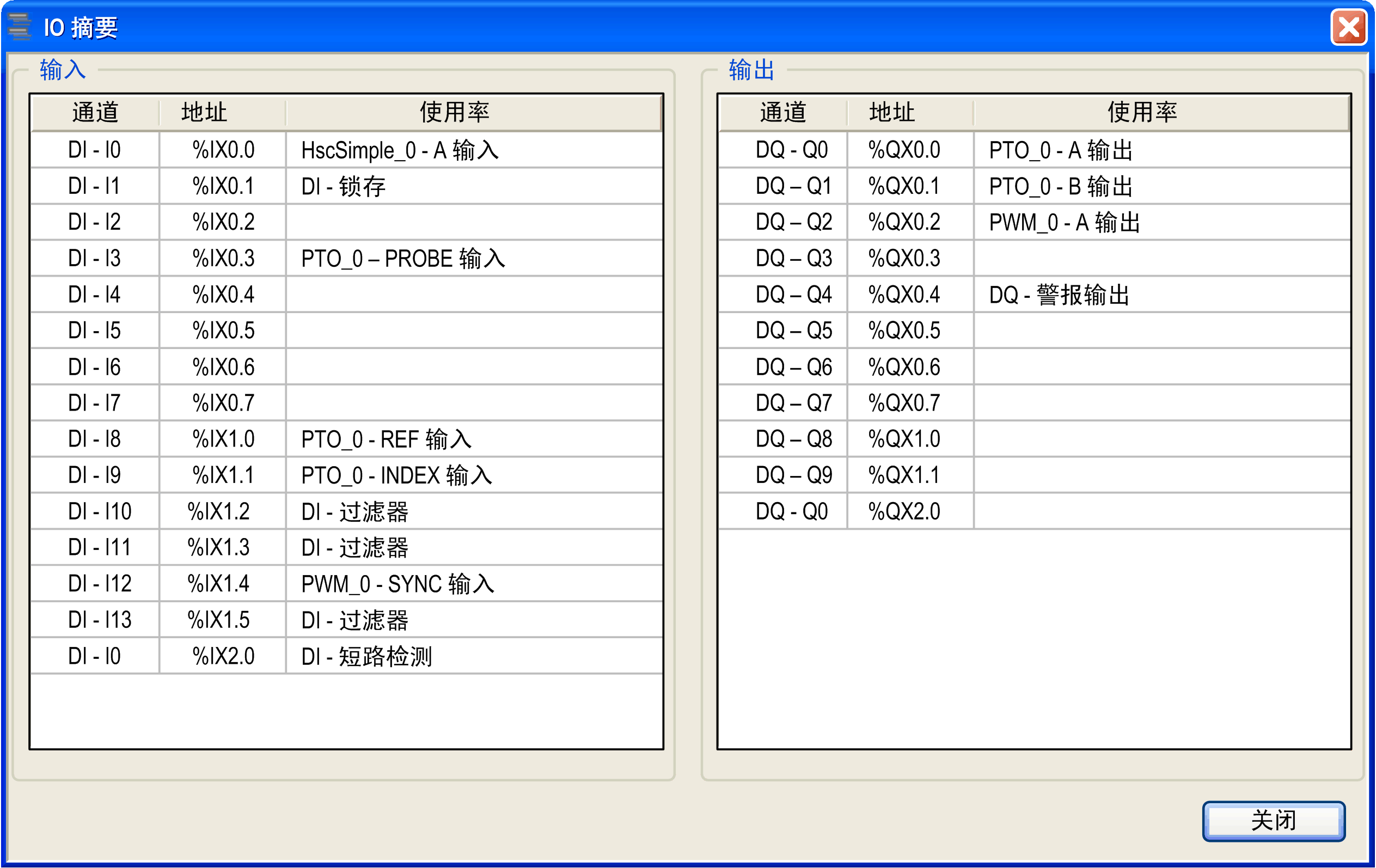

“IO 摘要”窗口示例：
