同步和启用功能

简介

本节介绍 FreqGen/PWM 使用的功能:

o同步功能

o启用功能

每个功能都使用以下 2 个功能块位:

oEN_(功能) 位: 将此位设置为 1,允许 (功能) 对外部物理输入(如果已配置)进行操作。

oF_(功能) 位: 将此位设置为 1,强制实施该 (功能)。

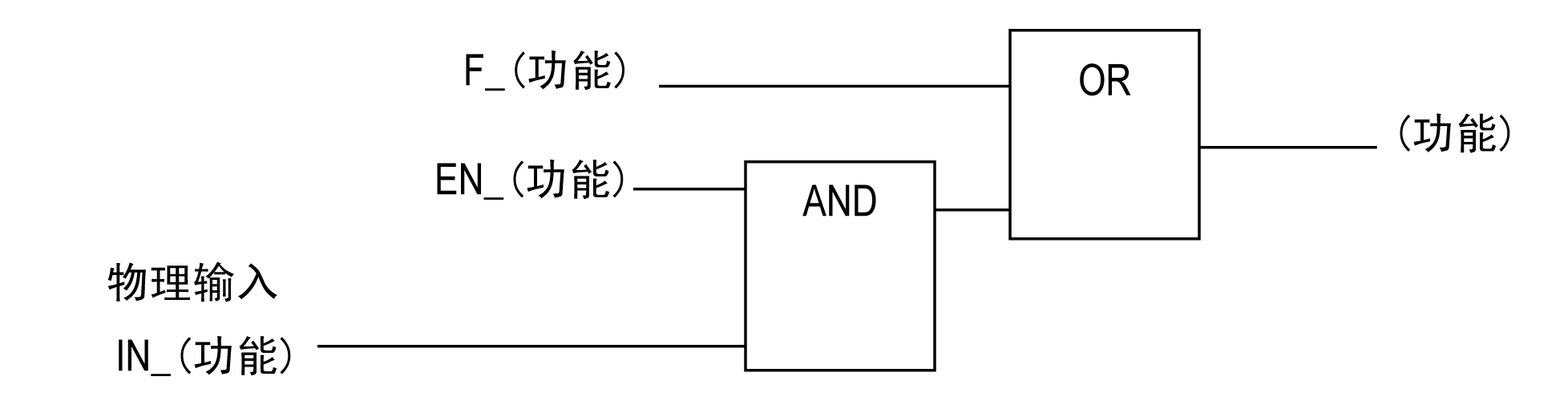

下图介绍如何管理功能:






注意: (功能) 代表 Enable(针对启用功能)或 Sync(针对同步功能)。

如果需要物理输入,则在配置屏幕中启用它。

同步功能

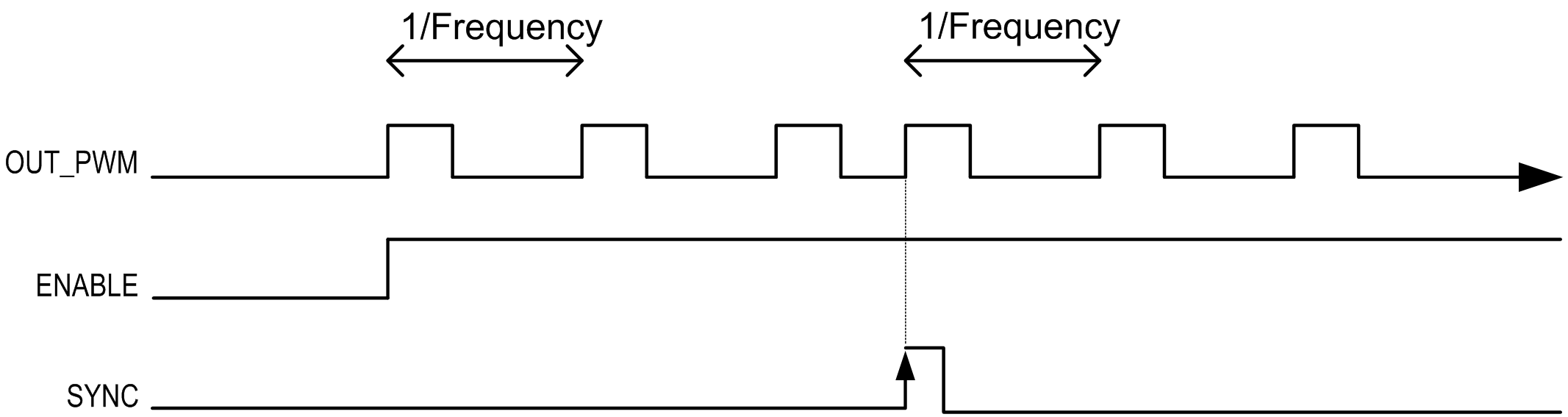

同步功能用于中断当前的 FreqGen/PWM 循环,然后重新启动新循环。

启用功能

启用功能用于激活 FreqGen/PWM:
