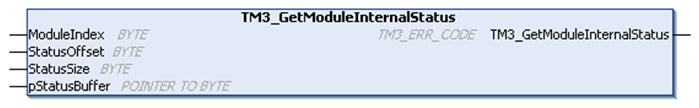

TM3_GetModuleInternalStatus：获取 TM3 模块内部状态

功能描述

此功能有选择地读取 TM3 模拟量或温度模块的 I/O 通道状态，并由 ModuleIndex 予以指示。此功能块从 pStatusBuffer 所指向的内存位置处开始写入每个被请求通道的状态。

注：此功能块用于模拟量和温度 I/O 模块。如要获取数字量 I/O 模块的状态信息，请参见 TM3_GetModuleBusStatus。

注：仅当停用 I/O 配置选项卡中的状态已启用参数时，才可以通过调用 TM3_GetModuleInternalStatus 功能来更新诊断字节的值。

若要查看 IL 或 ST 语言的一般表示形式，请参阅功能和功能块表示形式一章。

被请求模块的每个模拟量/温度 I/O 通道都需要一个字节的内存。如果为所请求的 I/O 模块通道状态数分配的缓冲区内存不足，则该功能可能会覆盖为其他目的分配的内存，或者可能会尝试覆盖限制内存区。

警告
	意外的设备操作确保 pStatusBuffer 指向已针对要读取的通道数充足分配的内存区。未按说明操作可能导致人身伤亡或设备损坏等严重后果。

下表描述了输入变量：

输入	类型	注释
ModuleIndex	BYTE	扩展模块的索引（对于最靠近控制器的模块，为 0，次之的为 1，以此类推）
StatusOffset	BYTE	要在状态表中读取的第一个状态的偏移。
StatusSize	BYTE	要在状态表中读取的字节数。
pStatusBuffer	POINTER TO BYTE	缓冲区，包含读取状态表 (IBStatusIWx / IBStatusQWx)。

下表介绍了输出变量：

输出	类型	注释
TM3_GetModuleInternalStatus	TM3_ERR_CODE	如果命令正常运行，则返回 `TM3_NO_ERR`（十六进制的 00），否则返回错误的 ID 代码。就此功能块而言，除零之外的任何返回值都表示模块与状态请求不兼容，或者模块存在其他通讯问题。

以下示例介绍如何获取模块内部状态：

VAR
TM3AQ2_Channel_0_Output_Status: BYTE;
END_VAR

TM3AQ2 is on position 1

Status of channel 0 is at offset 0

We read 1 channel

TM3_GetModuleInternalStatus(1, 0, 1, ADR(TM3AQ2_Channel_0_Output_Status));

status of channel 0 is in TM3AQ2_Channel_0_Output_Status

TM3AQ2 模块（2 路输出）

获取第一个输出 QW0 的状态

VAR
TM3AM6_Channels_1_2_Input_Status: ARRAY[1..2] OF BYTE;
END_VAR

TM3AM6 is on position 1

Status of channel 1 is at offset 1

We read 2 consecutive channels

TM3_GetModuleInternalStatus(1, 1, 2, ADR(TM3AM6_Channels_1_2_Input_Status));

status of channel 1 is in TM3AM6_Channels_1_2_Input_Status[1]

status of channel 2 is in TM3AM6_Channels_1_2_Input_Status[2]

TM3AM6 模块（4 路输入，2 路输出）

获取输入 IW1 和 IW2 的状态（IW0 是第一个输入）
