概述
本节介绍在顶帽截面导轨（DIN 导轨）上安装和拆卸带有扩展模块的控制器的方法。
要将扩展模块安装到控制器或接收器模块或者其他模块，请参阅相应的扩展模块硬件指南。

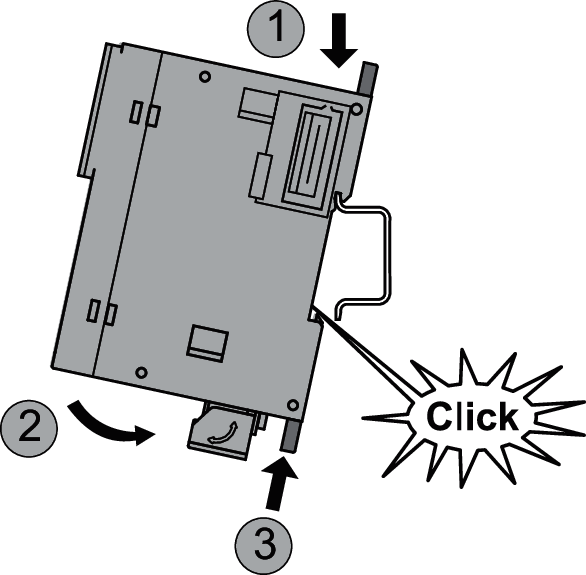

在 DIN 导轨上安装带有扩展模块的控制器
以下步骤描述如何在顶帽截面导轨（DIN 导轨）上安装带有扩展模块的控制器：
|
步骤
|
操作
|
|
1
|
使用螺钉将顶帽截面导轨（DIN 导轨）固定到面板表面上。
|
|
2
|
将控制器的顶部凹槽及其扩展模块放置在 DIN 导轨的顶部边缘上，然后对着顶帽截面导轨（DIN 导轨）按下组件，直至听到顶帽截面导轨（DIN 导轨）塑料夹卡入到位。
|
|
3
|
将 2 个端子块头夹放在控制器和扩展模块组件两侧。

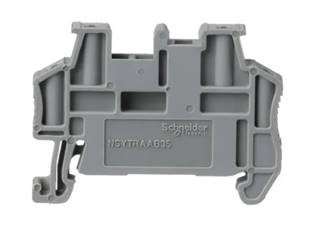

注： NSYTRAAB35 型或类似的端子块头夹有助于最大限度地减少侧向移动，并改善控制器和扩展模块组件的抗冲击与抗震性能。
|

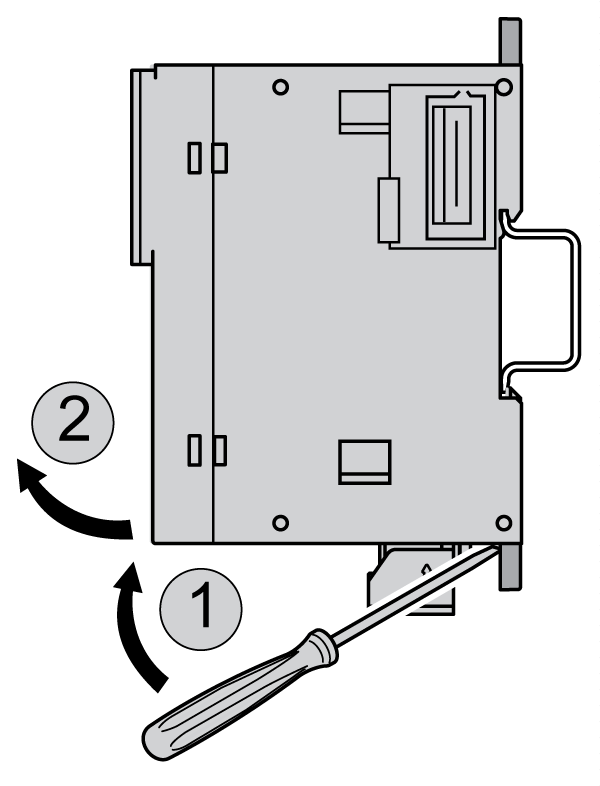

从顶帽截面导轨（DIN 导轨）上拆卸带有扩展模块的控制器
以下步骤描述如何从顶帽截面导轨（DIN 导轨）上拆卸带有扩展模块的控制器：
|
步骤
|
操作
|
|
1
|
断开控制器和扩展模块的所有电源。
|
|
2
|
将平头螺丝刀插入顶帽截面导轨（DIN 导轨）塑料夹的狭槽。
|
|
3
|
向下拉动 DIN 导轨塑料夹。
|
|
4
|
在顶帽截面导轨（DIN 导轨）上从底部拉出控制器及其扩展模块。
|
