以太网端口

概述

M251 Logic Controller 配备以太网通讯端口：

下表描述了各种以太网特性：

特性	描述
功能	Modbus TCP/IP、Machine Expert 协议、EtherNet I/P
连接器类型	RJ45
自动协商	从 10 Mbps 半双工到 100 Mbps 全双工
电缆类型	屏蔽
自动交叉检测	是

下图显示了 RJ45 以太网连接器引脚分配：

下表描述了 RJ45 以太网连接器引脚：

注：控制器支持 MDI/MDIX 自动交叉电缆功能。无需使用专用的以太网交叉电缆来将设备直接连接到此端口（此连接无需以太网集线器或交换机）。

注：每秒检测以太网电缆是否断开。如果断开时间很短（< 1 秒），网络状态可能不会指示断开。

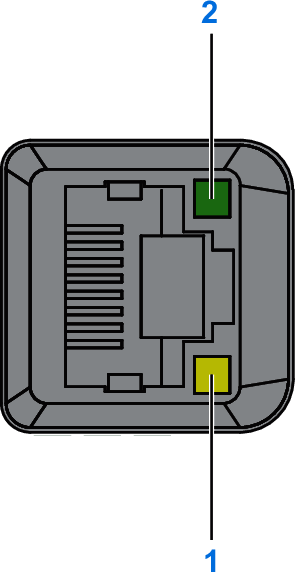

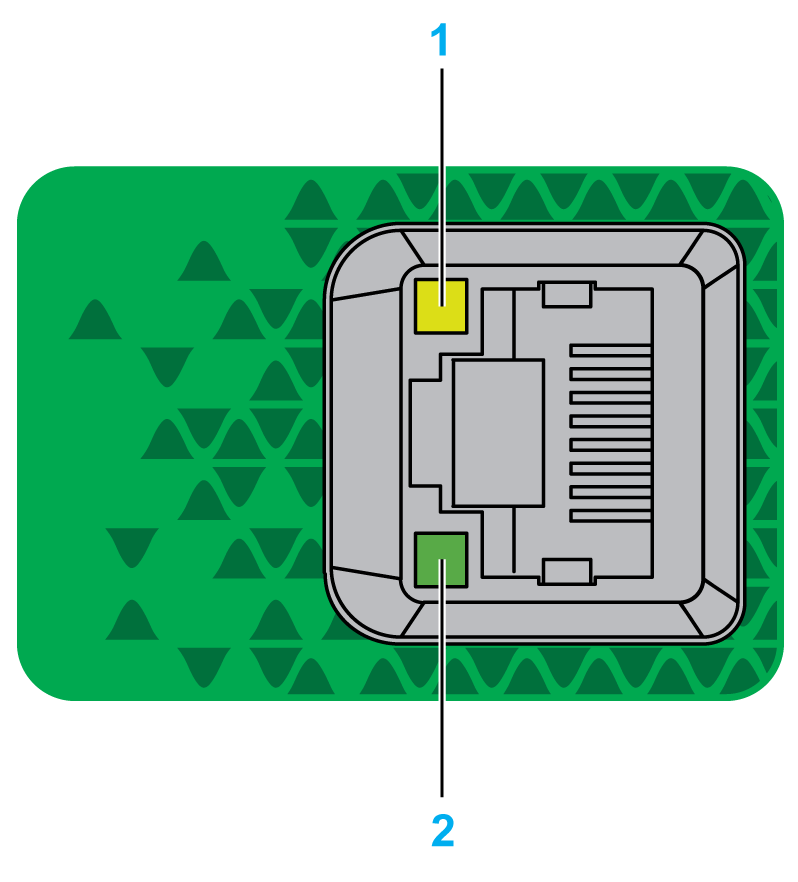

下图显示了 RJ45 连接器的状态 LED：

以太网 1	以太网 2

下表描述了以太网状态 LED：
