IP 地址配置
简介
可通过以下各种方法将 IP 地址分配到控制器的已添加的以太网接口：
-
由 DHCP 服务器分配地址
-
由 BOOTP 服务器分配地址
-
固定 IP 地址
-
后配置文件。如果存在后配置文件，则该分配方法优先于其他方法。
认真管理 IP 地址，因为网络上的每个设备都需要唯一的地址。使多个设备具有相同的 IP 地址会导致网络和相关设备的意外操作。
| 警告 | |
|---|---|
地址管理

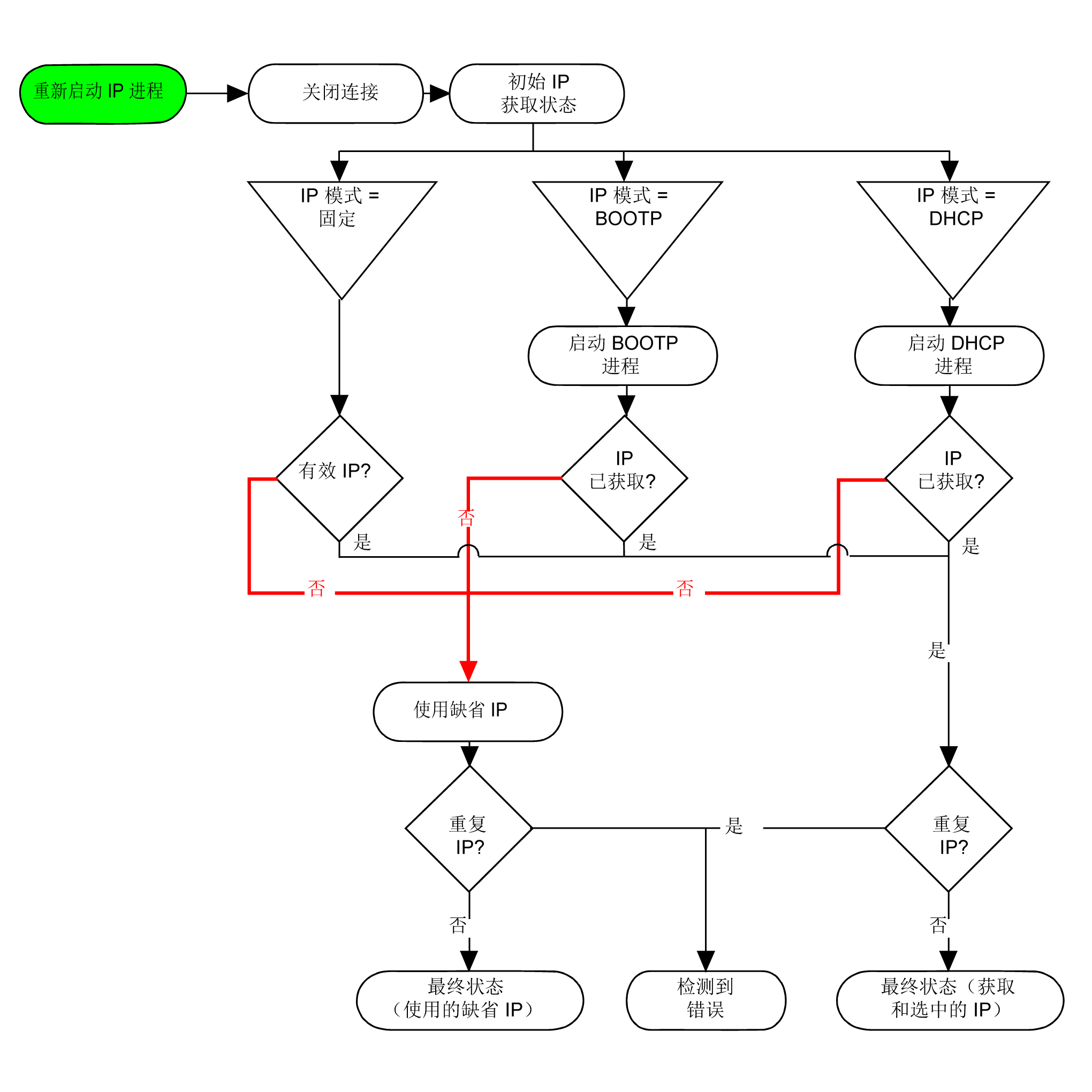

此示意图显示控制器的不同类型的地址系统：
在以下情况中，IP 进程会重新启动：
-
控制器重新启动
-
以太网电缆重新连接
-
下载应用程序（如果 IP 参数发生更改）
-
在前一次寻址尝试不成功后，检测到 DHCP 或 BOOTP 服务器。
以太网配置

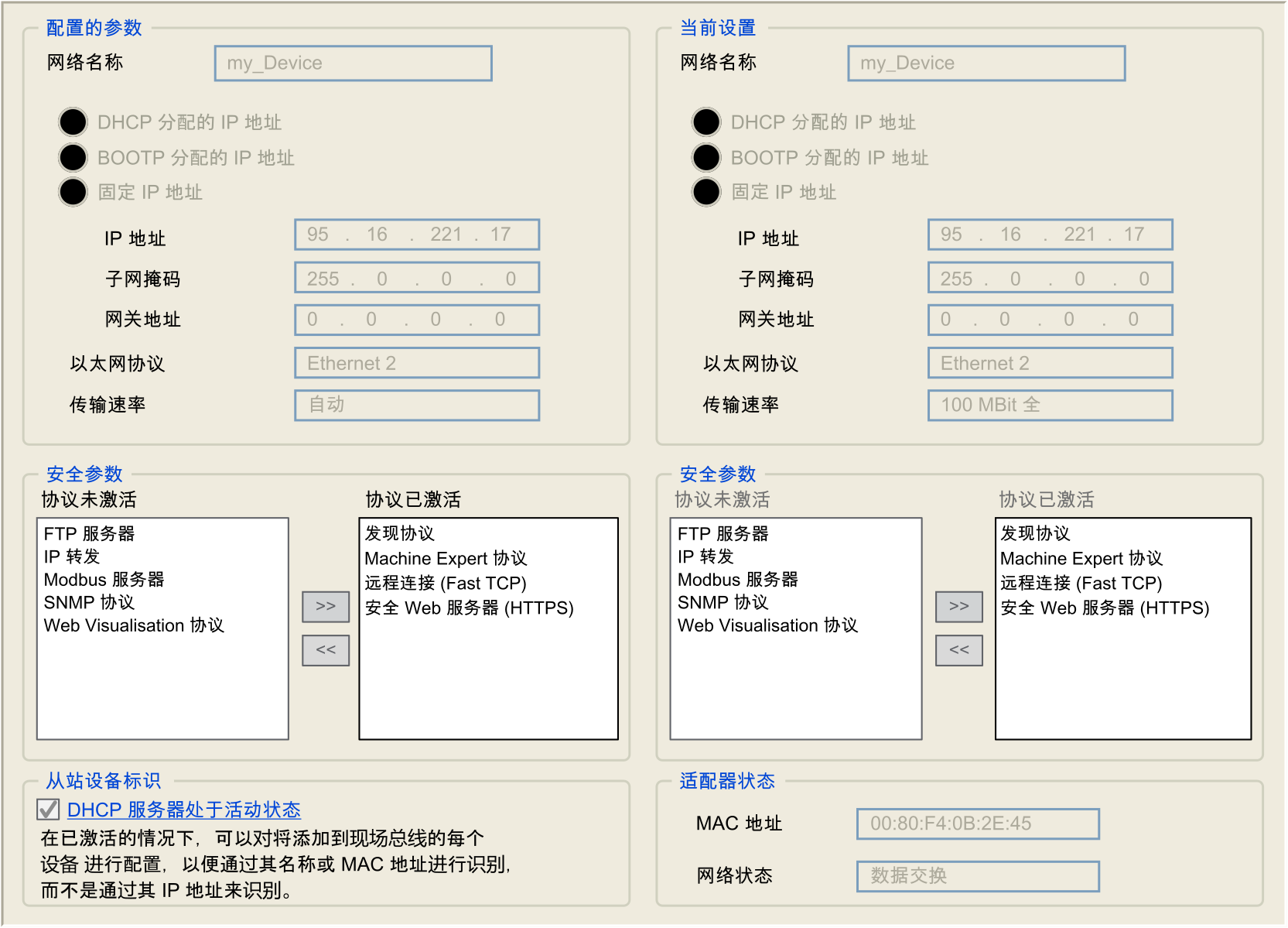

在中，双击 ：
注：在在线模式下，可以看到两个窗口。它们无法被编辑。在离线模式下，可以看到可配置参数窗口。您可以对其进行编辑。
下表介绍配置的参数：
|
配置参数 |
描述 |
|
|---|---|---|
|
|
作为设备名，用于通过 DHCP 检索 IP 地址，最多包含 15 个字符。 |
|
|
|
IP 地址通过 DHCP 服务器获得。 |
|
|
|
IP 地址通过 BOOTP 服务器获得。 |
|
|
|
IP 地址、子网掩码和网关地址均由用户定义。 |
|
|
|
使用的协议类型 (Ethernet 2)。 |
|
|
|
速度和双工为自动协商模式。 |
|
缺省 IP 地址
缺省 IP 地址是：
-
Ethernet_1 为 10.11.x.x.
-
Ethernet_2 为 10.10.x.x.（仅在 TM251MESE 上可用）
缺省 IP 地址的最后两个字段由端口 MAC 地址最后两个十六进制字节对应的十进制数字组成。
端口的 MAC 地址可从放在控制器前侧的标签上获得。
缺省子网掩码为缺省 A 类子网掩码 255.0.0.0。
示例：如果 MAC 地址为 00.80.F4.01.80.F2，则缺省 IP 地址为 10.10.128.242。
地址类别
IP 地址与以下两项相关联：
-
设备（主机）
-
该设备所连接的网络
IP 地址始终按 4 字节进行编码。
这些字节在网络地址和设备地址之间的分配可能会发生变化。具体分配方法由地址类别定义。
下表定义了不同的 IP 地址类别：
|
地址类别 |
字节 1 |
字节 2 |
字节 3 |
字节 4 |
||||
|---|---|---|---|---|---|---|---|---|
|
A 类 |
0 |
网络 ID |
主机 ID |
|||||
|
B 类 |
1 |
0 |
网络 ID |
主机 ID |
||||
|
C 类 |
1 |
1 |
0 |
网络 ID |
主机 ID |
|||
|
D 类 |
1 |
1 |
1 |
0 |
多播地址 |
|||
|
E 类 |
1 |
1 |
1 |
1 |
0 |
保留地址，供以后使用 |
||
子网掩码
子网掩码的作用是在同一个网络地址下为多个物理网络编址。掩码用于划分子网地址和主机 ID 的设备地址。
获取子网地址的方法是：保留 IP 地址中与包含 1 的掩码的位置相对应的位，然后用 0 替换其他位。
反之，获取主机设备子网地址的方法是：保留 IP 地址中与包含 0 的掩码的位置相对应的位，然后用 1 替换其他位。
子网地址的示例：
|
IP 地址 |
192 (11000000) |
1 (00000001) |
17 (00010001) |
11 (00001011) |
|
子网掩码 |
255 (11111111) |
255 (11111111) |
240 (11110000) |
0 (00000000) |
|
子网地址 |
192 (11000000) |
1 (00000001) |
16 (00010000) |
0 (00000000) |
网关地址
网关可将消息路由到不在同一网络中的设备。
如果没有网关，则网关地址为 0.0.0.0。
可以在 Ethernet_1 接口上定义网关地址。通过此网关地址或在 IP 路由表中配置的地址发送传至未知网络的通讯。
安全参数
下表介绍了不同的安全参数：
|
安全参数 |
描述 |
缺省设置 |
|---|---|---|
|
|
此参数禁用 Discovery 协议。停用后，Discovery 请求会被忽略。 |
活动 |
|
|
此参数禁用控制器的 FTP 服务器。停用后，FTP 请求会被忽略。 |
活动 |
|
|
此参数禁用控制器的 IP 转发服务。在停用的情况下，不再能够通过控制网络（Web 页面、DTM 等）访问设备网络上的设备。
注： 此参数仅在 Ethernet_1 网络上可用。
|
不活动 |
|
|
此参数禁用以太网接口上的 Machine Expert 协议。停用后，来自任何设备的任何 Machine Expert 请求都会被拒绝，包括那些来自 UDP 或 TCP 连接的请求。因此，在以太网上将不会与安装 EcoStruxure Machine Expert 的 PC、希望与此控制器交换变量的 HMI 目标、OPC 服务器或 Controller Assistant 建立任何连接。 |
活动 |
|
|
此参数禁用控制器的 Modbus 服务器。停用后，对控制器的任何 Modbus 请求都会被忽略。 |
不活动 |
|
|
此参数禁用远程连接。停用后，Fast TCP 请求会被忽略。 |
活动 |
|
|
此参数禁用控制器的 Web 服务器。停用后，对控制器 Web 服务器 的 HTTPS 请求会被忽略。 |
活动 |
|
|
此参数禁用控制器的 SNMP 服务器。停用后，SNMP 请求会被忽略。 |
不活动 |
|
|
此参数禁用控制器的 WebVisualisation 页面。停用后，对逻辑控制器 WebVisualisation 协议的 HTTP 请求会被忽略。 |
不活动 |
