一体型 I/O 描述

简介

TM5 一体型 I/O 是 TM5 系统的 I/O 扩展模块。此一体型 I/O 模块为一个型号下的一组 TM5 电子 I/O 模块。各个电子模块由其正面上的缩写名称标识，而整个组的型号可在一体型 I/O 模块的侧面上找到。各个模块正面上的缩写名称与各个模块型号最后几个字符相对应。端子块会在交付时组装到一体型 I/O 上。

一体型 I/O 在 TM5 总线上使用一个地址。

一体型 I/O 中包含的电子模块不能单独更换。

注意： 与各 TM5 数字量和模拟量 I/O 电子模块不同，一体型 I/O 不具备热插拔功能。请勿尝试热插拔这些模块。

下图显示作为远程阀岛第二个组件的 TM5 一体型 I/O：





一体型 I/O

一体型 I/O 的范围包括：

o数字量输入电子模块

o数字量输出电子模块

o模拟量输入电子模块

o模拟量输出电子模块

每个电子模块通道都具有一个状态 LED。

机械和硬件功能在 Modicon TM5 一体型 I/O 模块硬件指南中进行了描述。

下表描述了可用于 TM5 系统 的一体型 I/O 型号：

一体型 I/O 物理描述

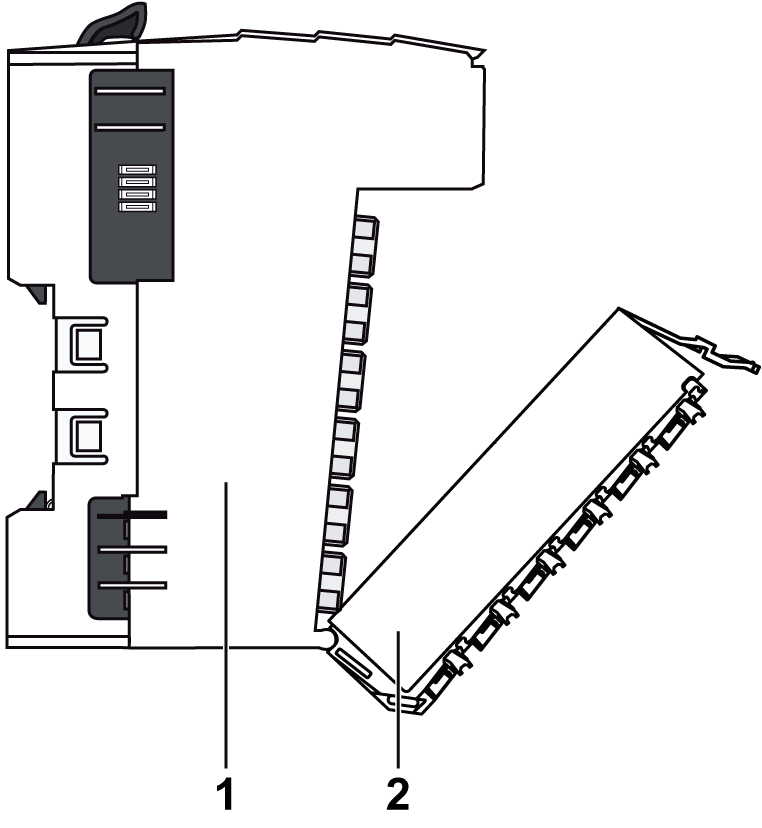

一体型 I/O 中包含的各电子模块均不可更换，端子块在交付时会组装到一体型 I/O 上。



1   一体型 I/O 的集成总线基板和电子模块（不可分开）

2   端子块

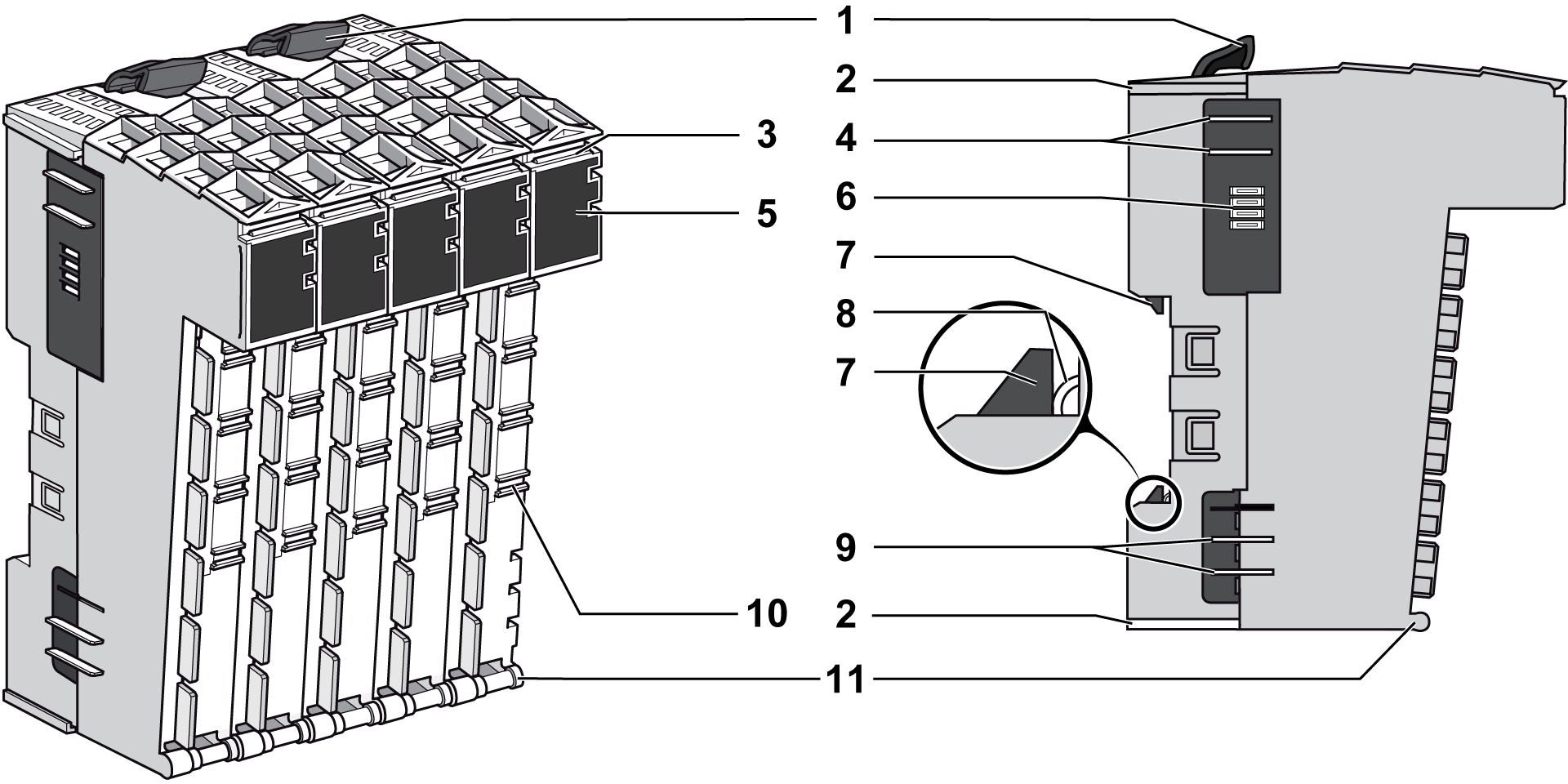

下图显示了一体型 I/O 的总线基板和电子模块的物理描述：



1   锁定杆

2   联锁导架

3   用于打标的插槽

4   TM5 总线电源触点

5   显示器 (LED)

6   TM5 总线数据触点

7   DIN 导轨锁定机制

8   DIN 导轨触点

9   24 Vdc I/O 电源触点

10   用于对电子模块和关联端子块进行编码的插槽

11   端子块的旋转轴

注意： 与一体型 I/O 关联的端子块是 12 针的白色端子块。

输入和输出模块功能

下表简要描述了一体型 I/O 的输入和输出模块：
