对 TM5 系统进行编码

简介

为了有助于降低安装和维护操作期间不匹配的可能性，可以对端子块和电子模块间的关联进行编码。

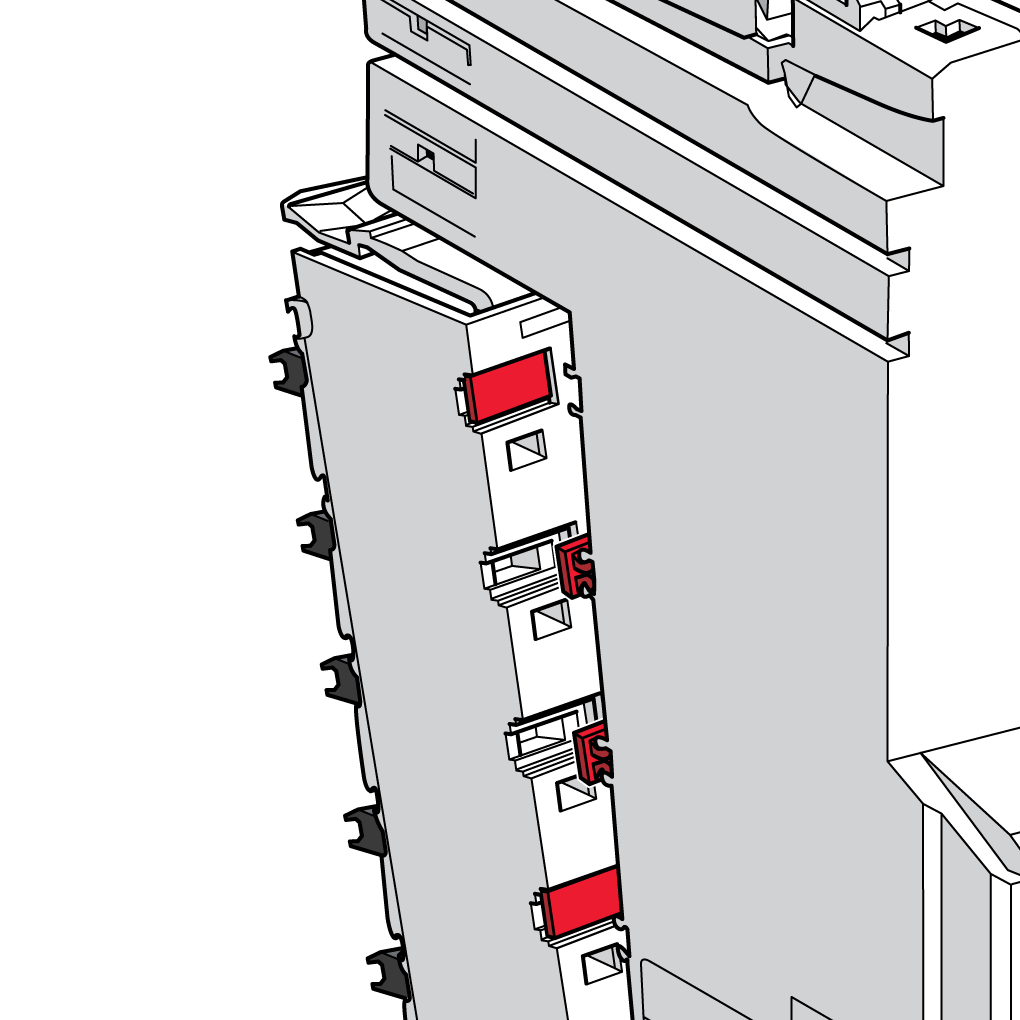

下图显示了电子模块和端子块的编码：

对端子块和电子模块进行编码需要标签卡和打标工具附件。

创建编码方案

对于 TM5 系统，可以使用许多编码方案。您可以采用以下策略：

o相邻模块应具有不同的代码。

o以不同模式对各种类型的片段（输入、输出、数字量、模拟量、24 Vdc、120 Vac、240 Vac 等）进行编码。

o请确保您的编码方案是唯一的。

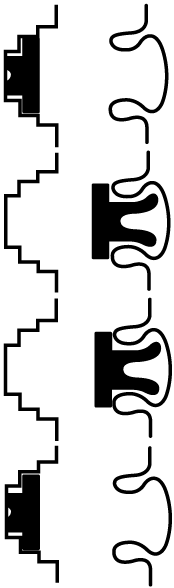

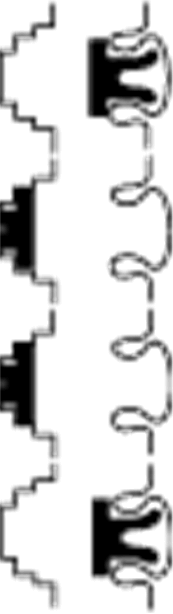

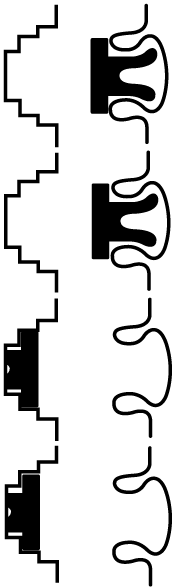

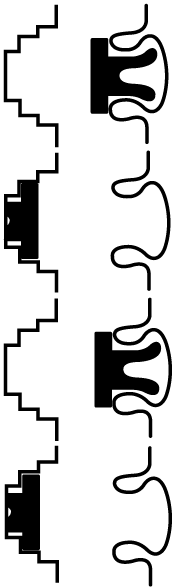

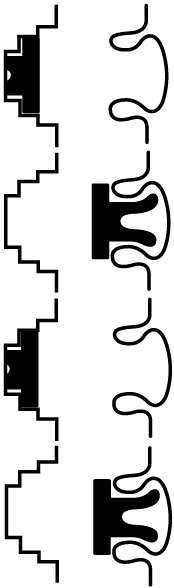

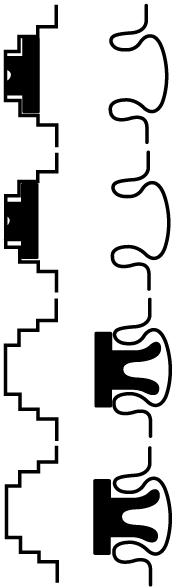

下表显示用于对 TM5 系统进行编码的一些唯一组合：

1	2	3	4	5	6
A	B	A	B	A	B	A	B	A	B	A	B

A 端子块上的插槽 B 电子模块上的插槽表示带标签卡的电子模块插槽。表示不带标签卡的电子模块插槽。表示带标签卡的端子块插槽。表示不带标签卡的端子块插槽。

A 端子块上的插槽

B 电子模块上的插槽

G-SE-0002024.1.gif-high.gif 表示带标签卡的电子模块插槽。

G-SE-0002025.1.gif-high.gif 表示不带标签卡的电子模块插槽。

G-SE-0002026.1.gif-high.gif 表示带标签卡的端子块插槽。

G-SE-0002021.1.gif-high.gif 表示不带标签卡的端子块插槽。

如何安装标签卡以进行编码

下表介绍如何对端子块和电子模块进行编码：

步骤	操作

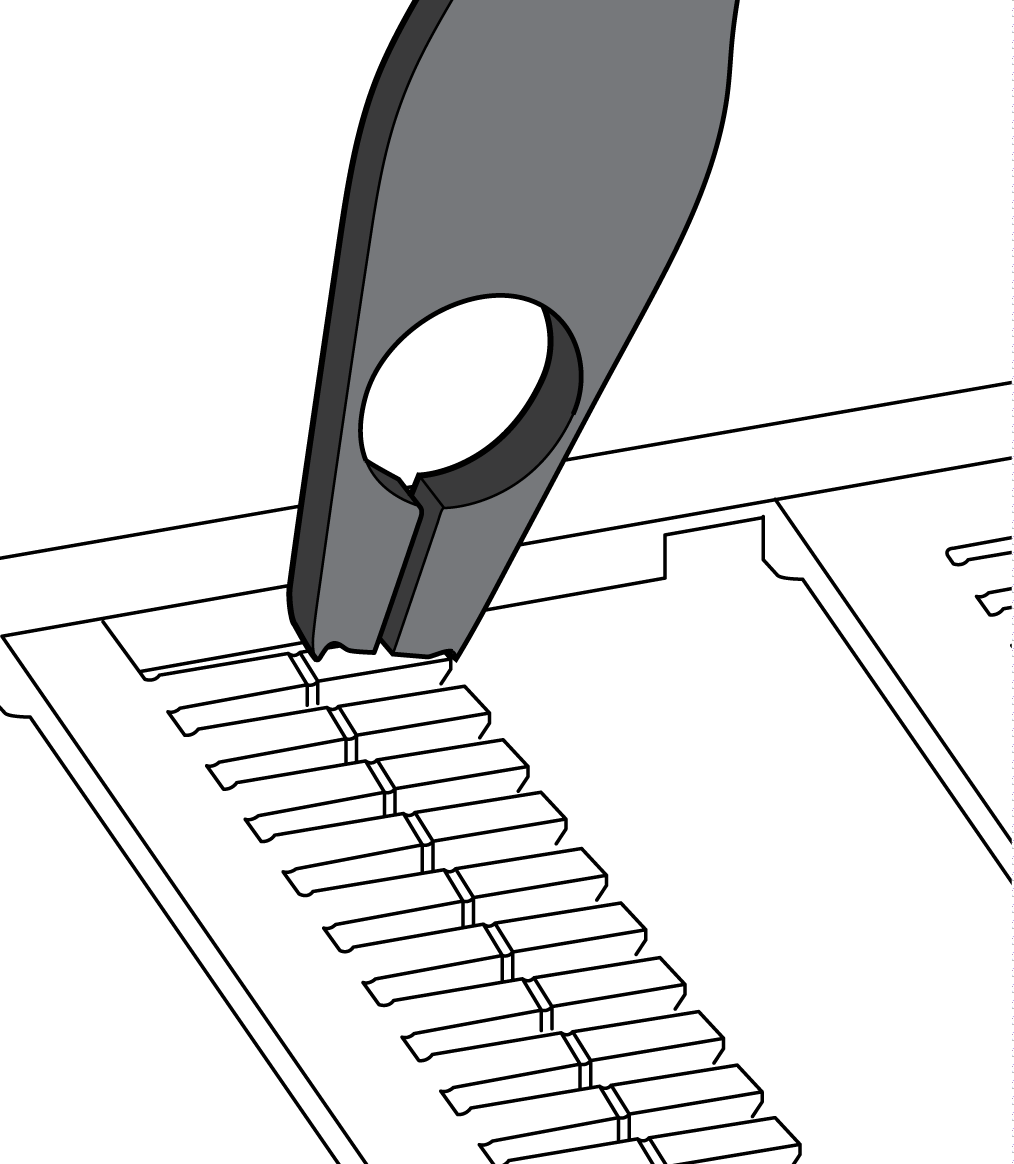

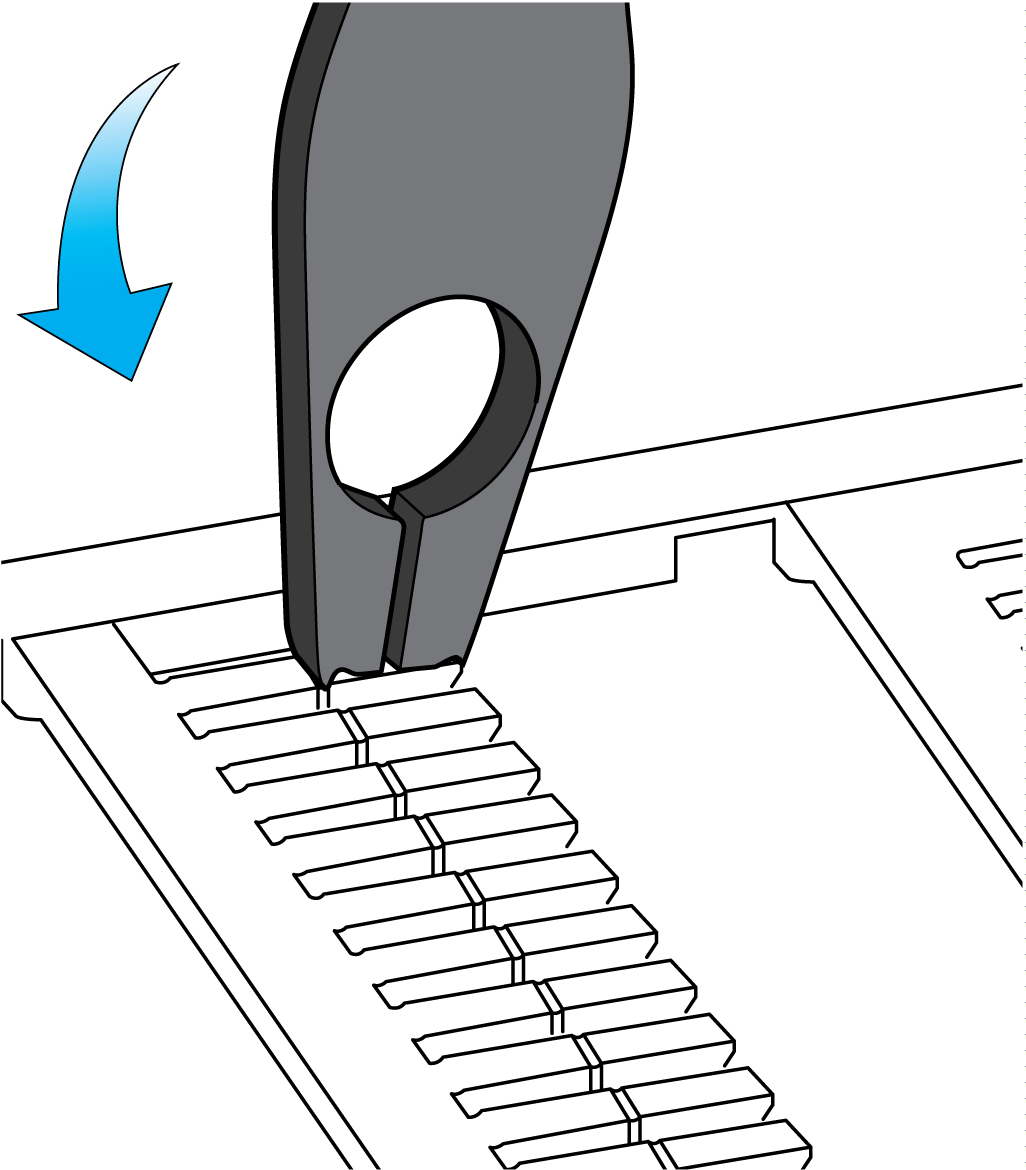

1	用打标工具的单宽度切割器夹住所需的标签卡。
2	用打标工具往下压，以分开标签。

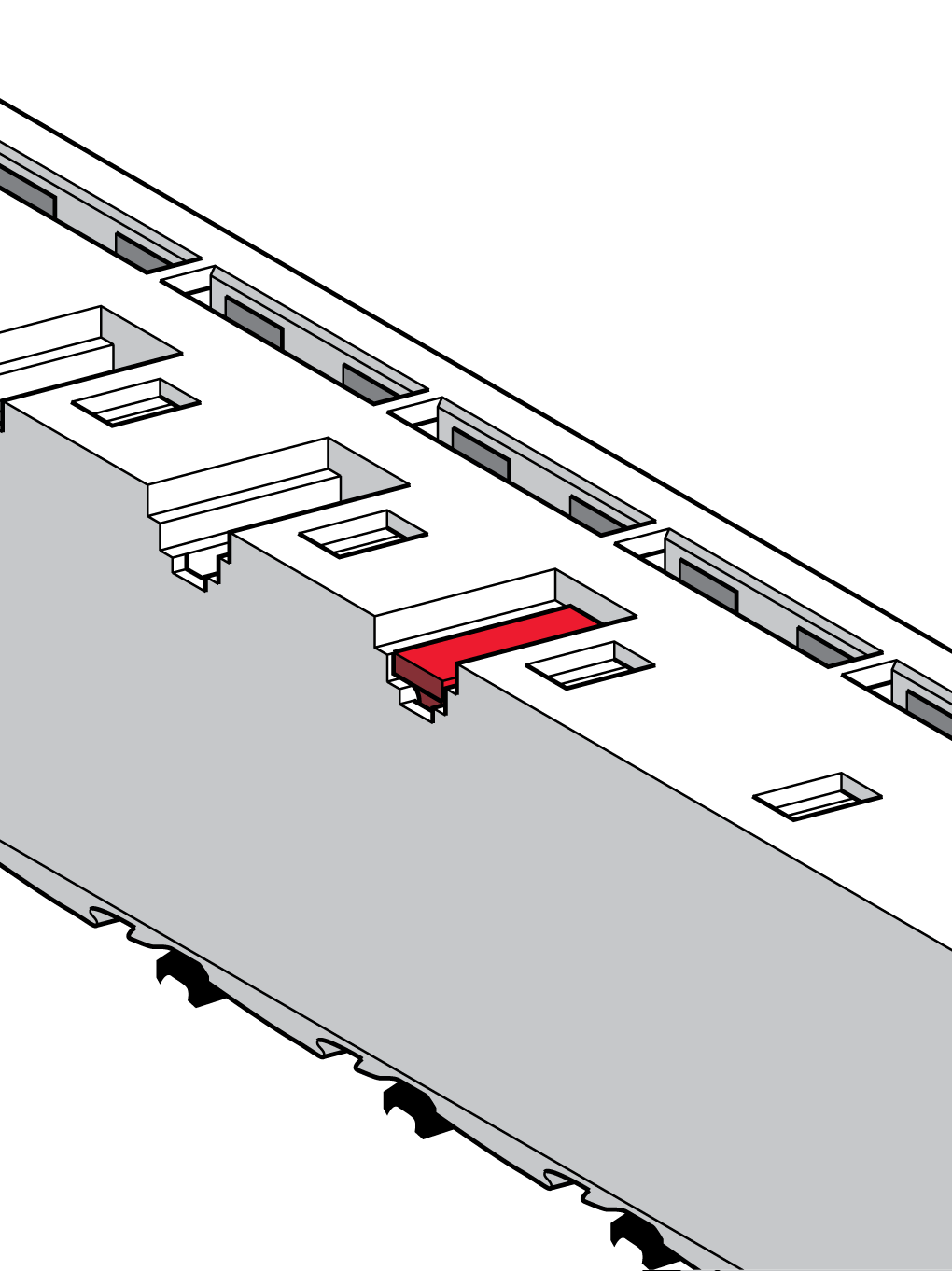

3	将标签卡放到电子模块上插槽的中心位置。

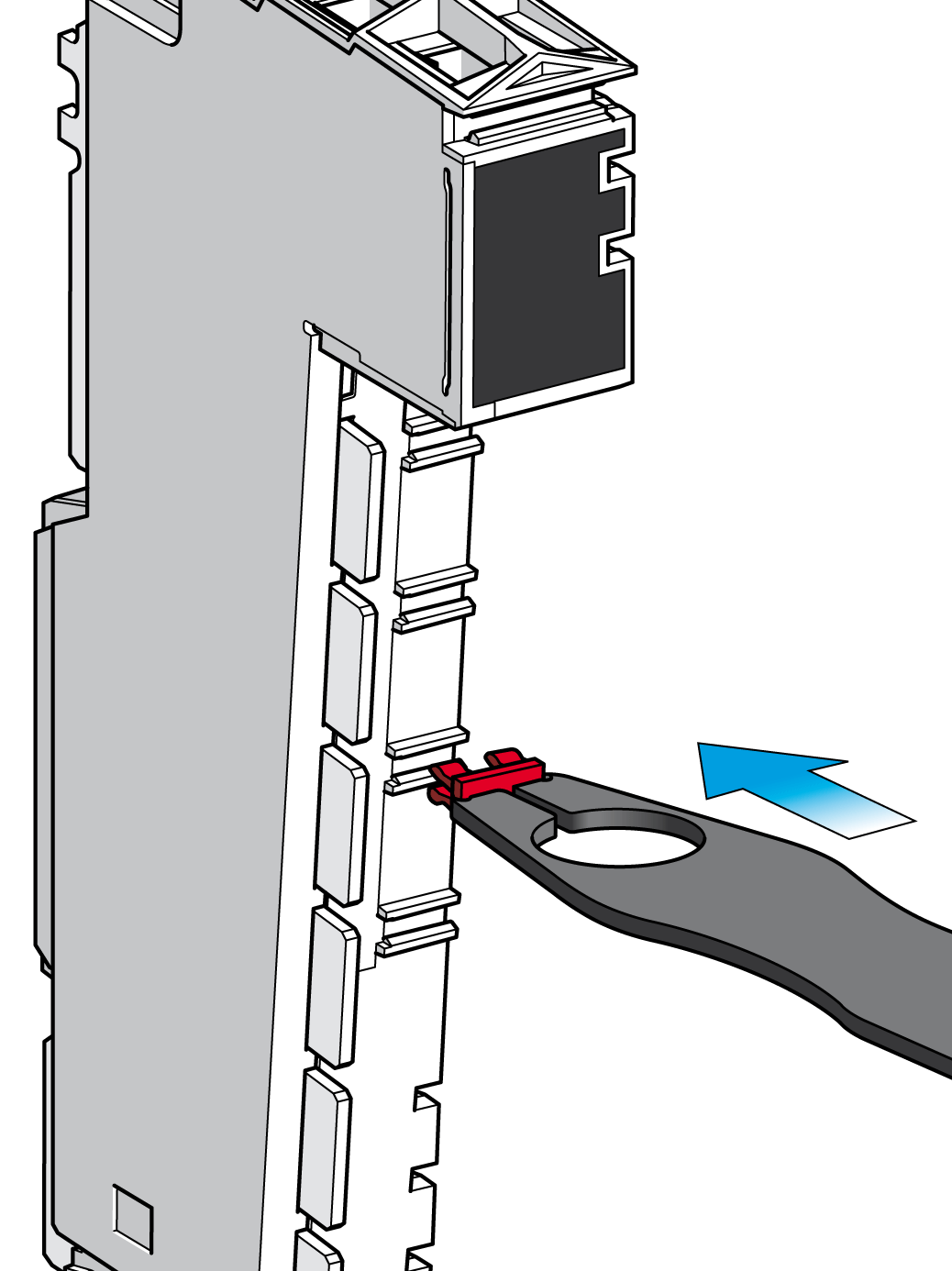

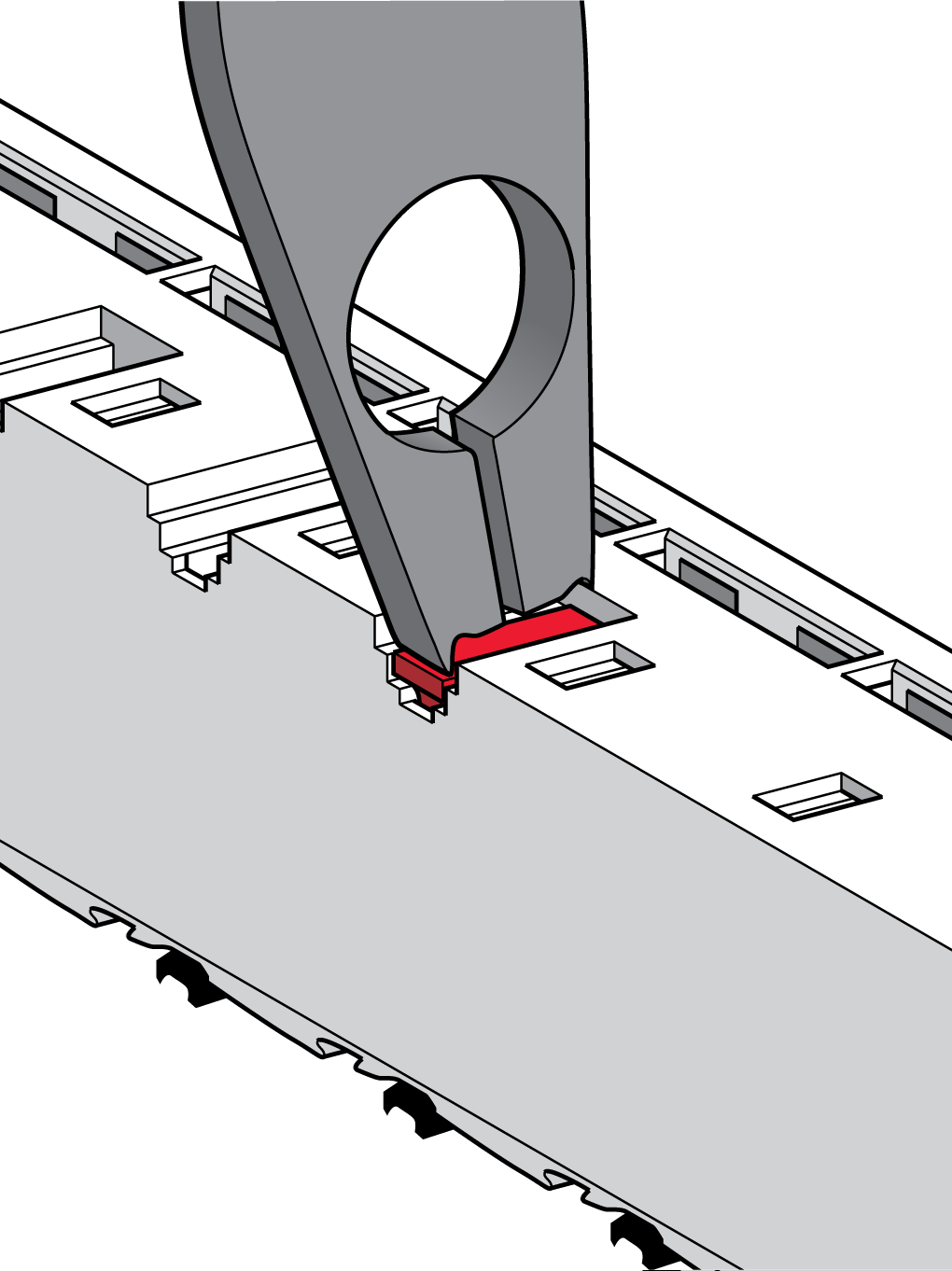

4	使打标工具保持在与电子模块成 90°角的位置，往下按将标签脚插入插槽。注意：重复步骤 1 和 2，用打标工具的单宽度切割器拆除标签卡。
5	将标签卡置于端子块背面的插槽中，如图所示。

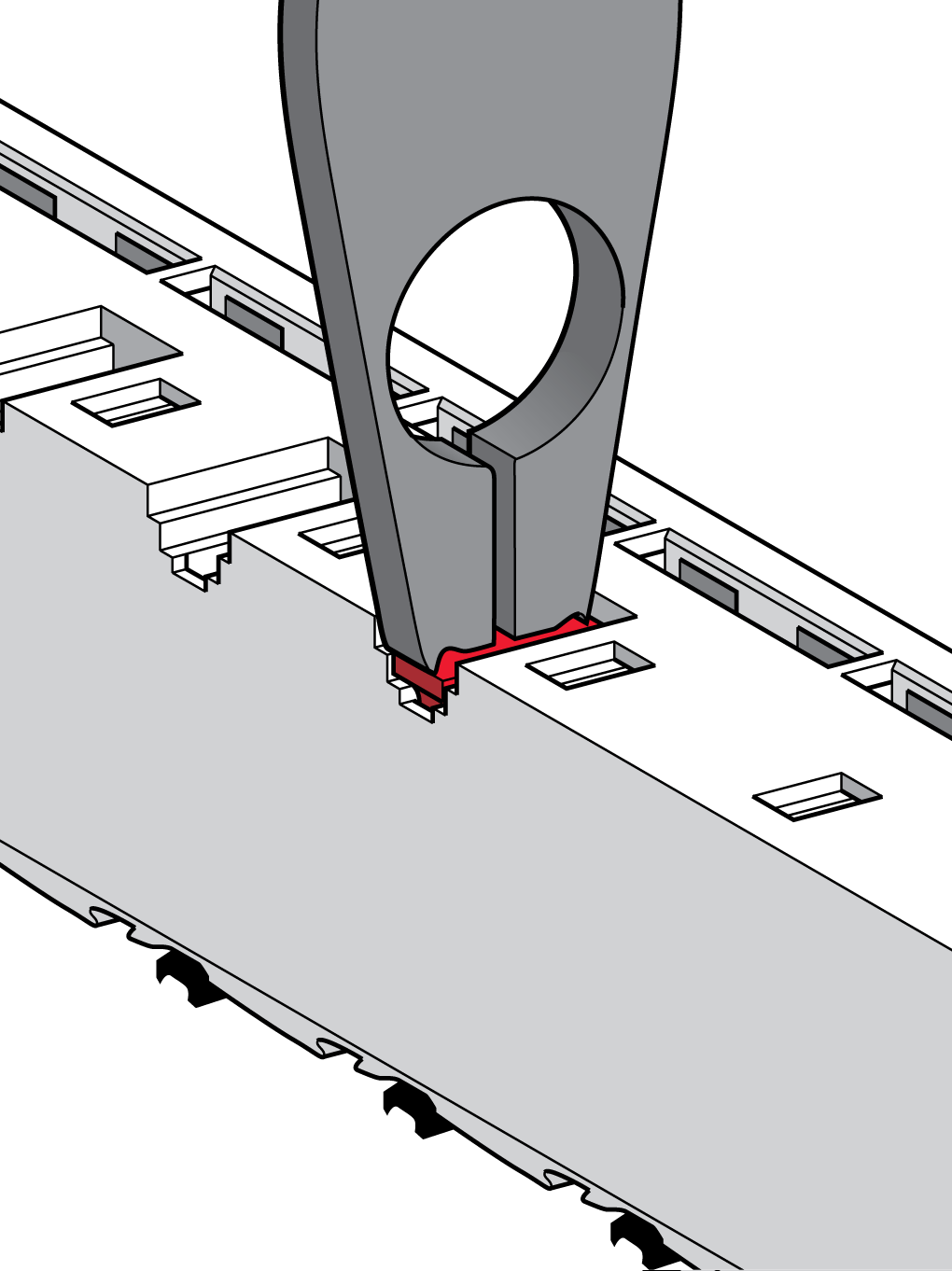

6	使用打标工具将标签的左脚按入插槽。

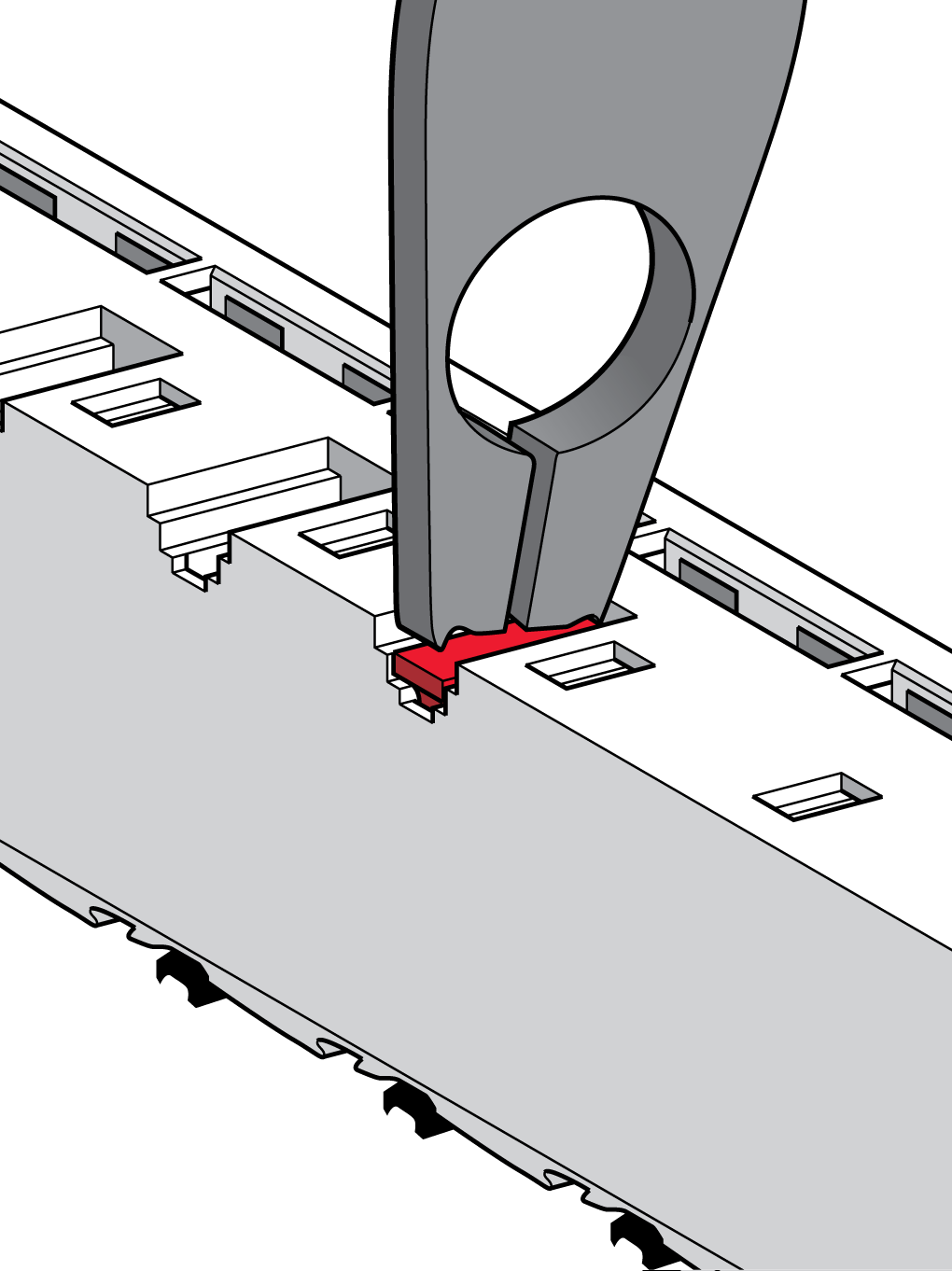

7	使用打标工具将标签的右脚按入插槽。结果：插入标签，对端子进行编码。
