现场总线接口安装

简介

现场总线接口的安装过程是装配 4 个组件,然后直接将其安装在 DIN 导轨上。

注意: 如果现场总线接口已安装或已接线,或者连接器已经预接线,请确保在尝试这些过程之前已断开所有电源。

DangerElectrical_Color.gifDanger_Color.gif危险

存在电击、爆炸或电弧闪光危险

o在卸除任何护盖或门,或安装或卸除任何附件、硬件、电缆或接线之前,先断开所有设备(包括已连接设备)的电源连接,但设备的相应硬件指南中另有指定的特定情况除外。

o根据指示,在相应的地方和时间,务必使用具有合适额定值的电压感测设备来检测是否断电。

o更换并紧固所有护盖、附件、硬件、电缆与导线,并确认接地连接正确后再对设备通电。

o在操作本设备及相关产品时,必须使用指定电压。

如果不遵守这些说明,将会导致死亡或严重伤害。

注意

静电放电

o将电子组件存储在其防护性的包装中,直到开始装配时才可取出。

o仅触摸模块的外壳。

o采取必要的防静电措施。

不遵循上述说明可能导致设备损坏。

现场总线接口安装

以下过程提供在 DIN 导轨上装配和安装 现场总线接口的逐步说明:

步骤

操作

1

从防护性的包装中取出总线基板、电子模块和端子块。检查是否存在明显机械损坏。

2

总线基板插槽中插入接口电子模块。






3

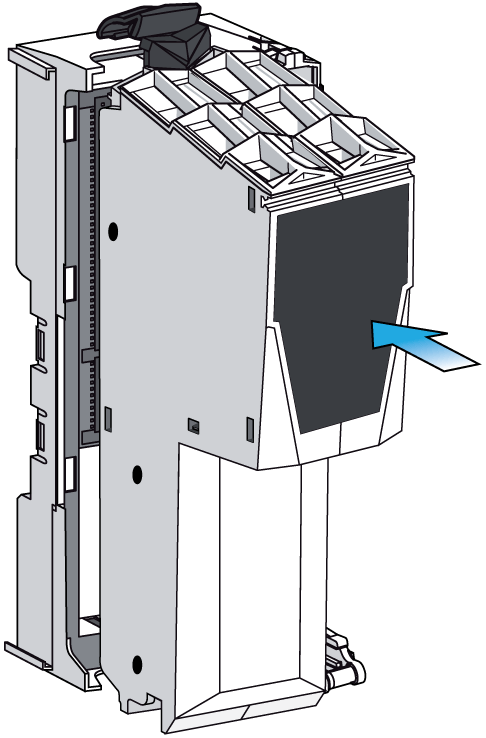

径直将接口电子模块推入总线基板,直到其卡入到位。

4

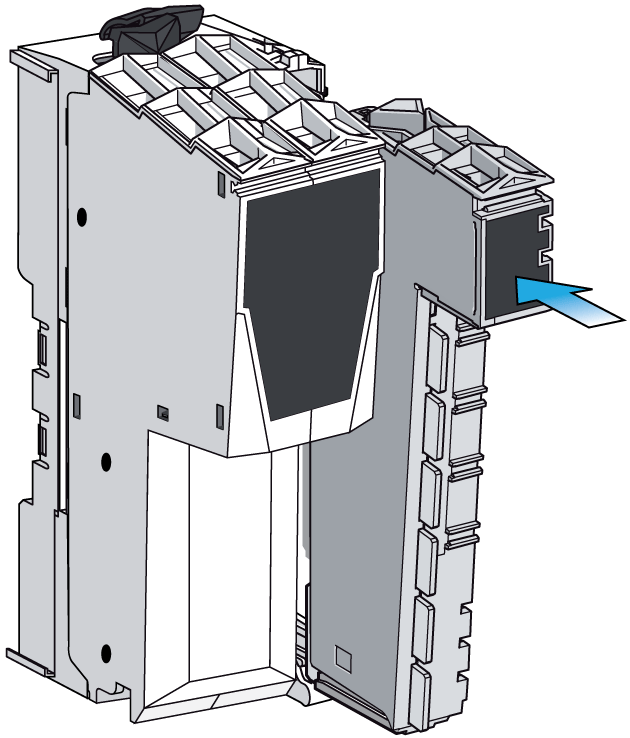

总线基板导架中插入 IPDM 电子模块。






5

径直将电子模块推入总线基板,直到其卡入到位。

6

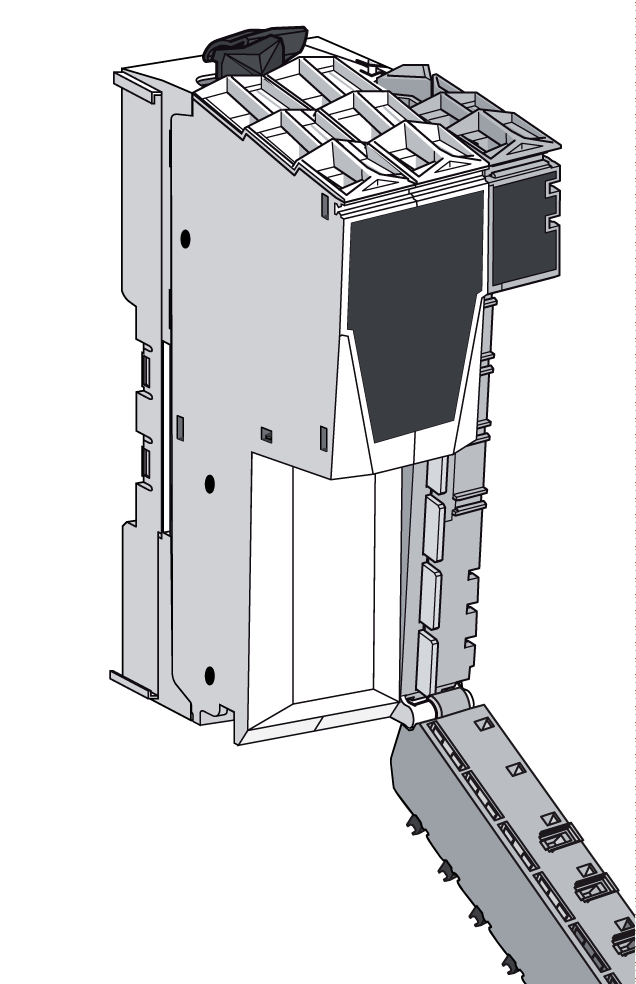

总线基板上的端子块铰链中,悬起端子块的底部边缘。






7

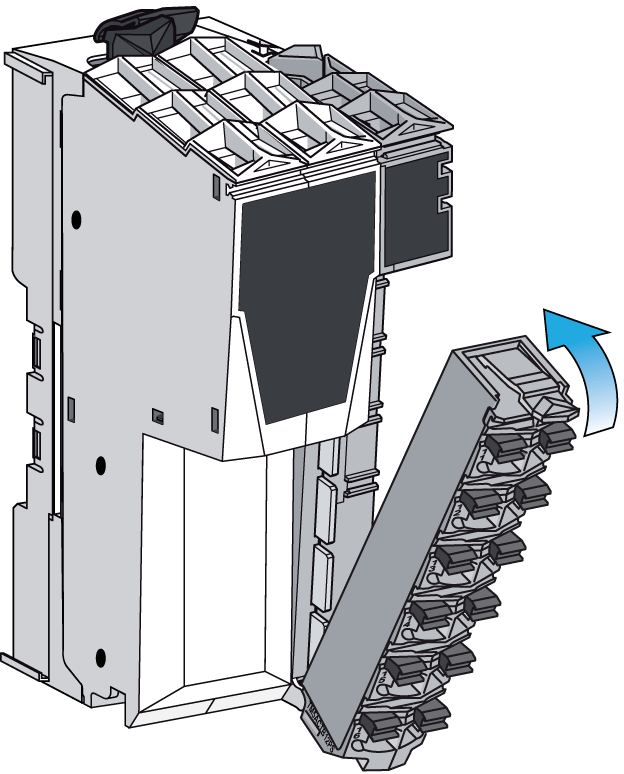

向上旋转。






8

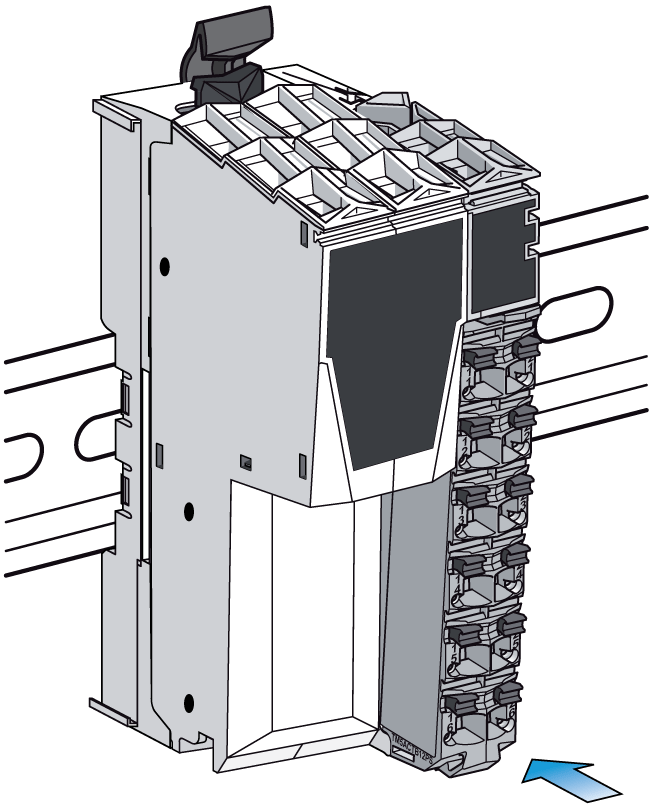

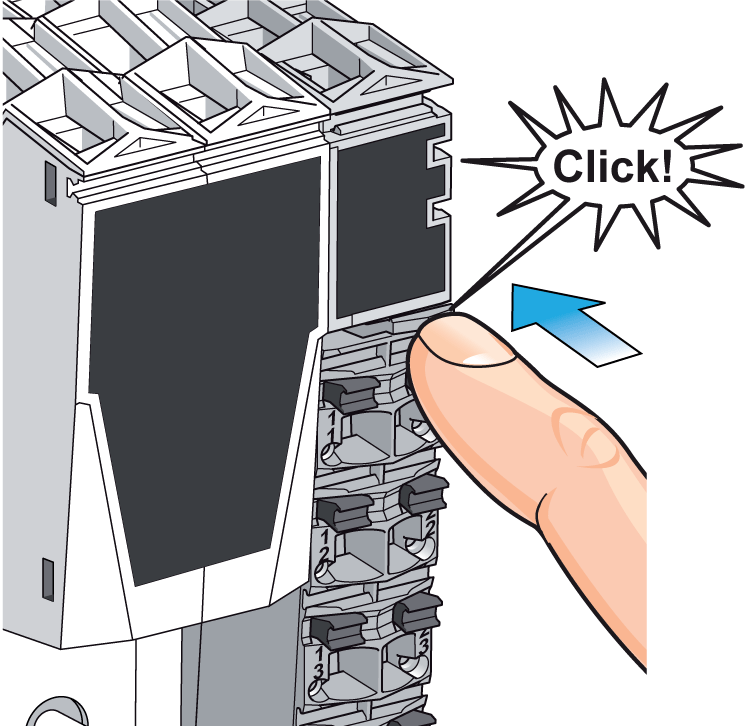

按入端子块,直到其卡入到位。






9

将所有总线基板上的锁定杆向上推到底。这会打开锁定机制。

10

在安装导轨上的所需位置处悬起现场总线接口。






11

按下锁定杆,关闭锁定机制。
