配置控制器

简介

首先，在 EcoStruxure Machine Expert 软件中创建一个新项目或打开现有项目。

有关如何执行以下操作的信息，请参阅《EcoStruxure Machine Expert 编程指南》：

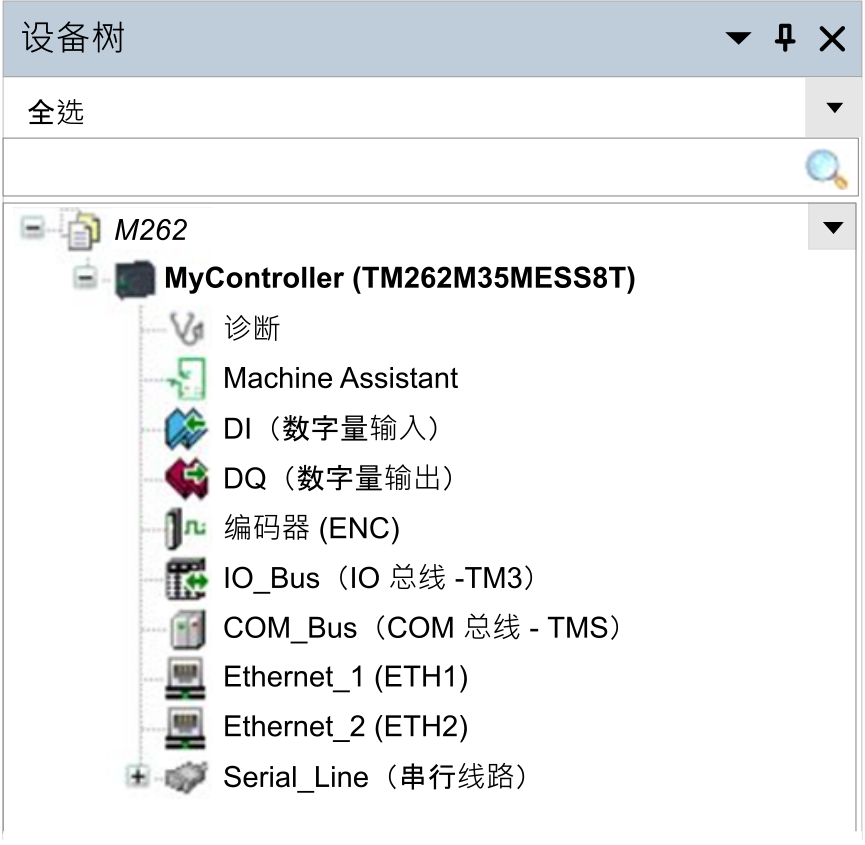

设备树显示硬件配置的结构化视图。当您将控制器添加到项目时，会将许多节点添加到设备树，具体取决于控制器提供的功能。

项	用于配置...
诊断	诊断消息和状态。
Machine Assistant	设备发现和配置。
DI	控制器的嵌入式数字量输入。
DQ	控制器的嵌入式数字量输出。
编码器	控制器的增量或 SSI 编码器接口。
IO_Bus	连接到控制器的扩展模块。
COM_Bus	连接到控制器的通讯模块。
Ethernet_1	专用于 TM262M• 上的运动总线 Sercos 的嵌入式以太网，专用于 TM262L• 上的设备。
Ethernet_2	嵌入式以太网通讯。
Serial_Line	串行线路通讯接口。

应用程序树可用于管理项目特定的应用程序以及全局应用程序、POU 和任务。

工具树可用于配置项目的 HMI 部分及对库进行管理。

工具树可让您：
