Monitoring 菜单

监控：数据参数

监控 Web 服务器 变量

要监控 Web 服务器 变量，您必须在 Symbol Configuration Editor 中选择变量。

Monitoring: Data Parameters 子菜单

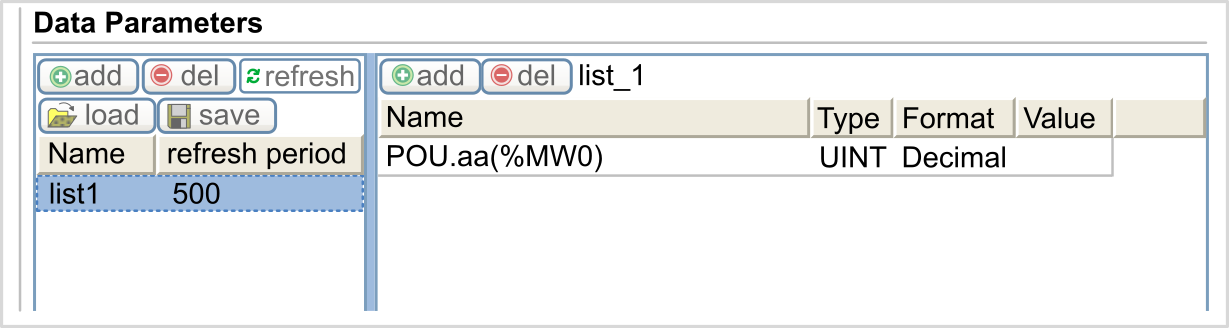

数据参数子菜单可让您显示和修改变量值：

元素

描述

Add

添加列表描述或变量

Del

删除列表描述或变量

Refresh period

列表描述中包含的变量的刷新周期（毫秒）

Refresh

启用 I/O 刷新：

  • 灰色按钮：刷新已禁用

  • 橙色按钮：刷新已启用

注： 在未启用Refresh的情况下，当表中的变量值更改后，修改会直接发送给控制器。

Load

将保存的列表从控制器内部闪存加载到 Web 服务器 页面

Save

在控制器（/usr/web 目录）中保存所选列表描述

注： IEC 对象（%MX、%IX、%QX）不可直接访问。要访问 IEC 对象，您必须先将它们的内容分组到已定位的寄存器中（请参阅重新定位表）。

监控：IO 查看器子菜单

您必须将 I/O 添加到Symbol Configuration Editor，使它们显示在 IO Viewer中。请参阅 Symbol Configuration Editor。

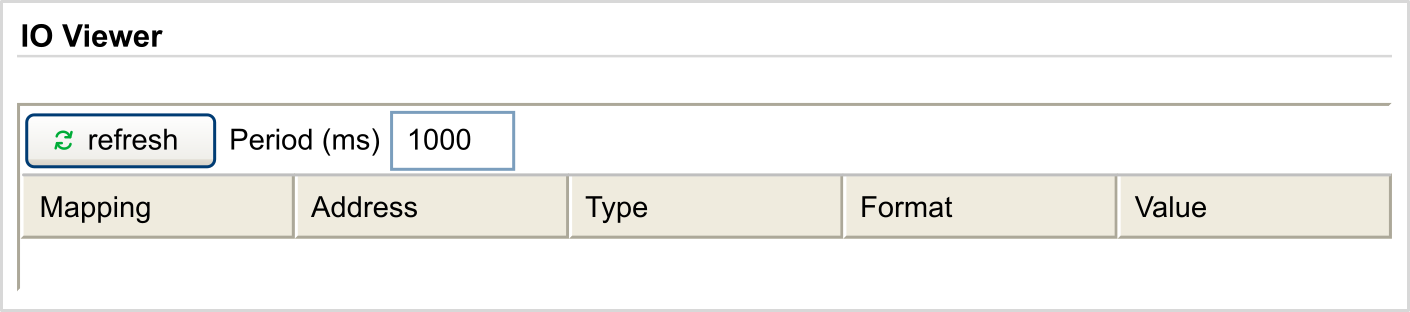

IO Viewer子菜单会显示当前 I/O 值：

元素

描述

Refresh

启用 I/O 刷新：

  • 灰色按钮：刷新已禁用

  • 橙色按钮：刷新已启用

Period (ms)

I/O 刷新周期（毫秒）

<<

转到上一个 I/O 列表页面

>>

转到下一个 I/O 列表页面

监控：示波器子菜单

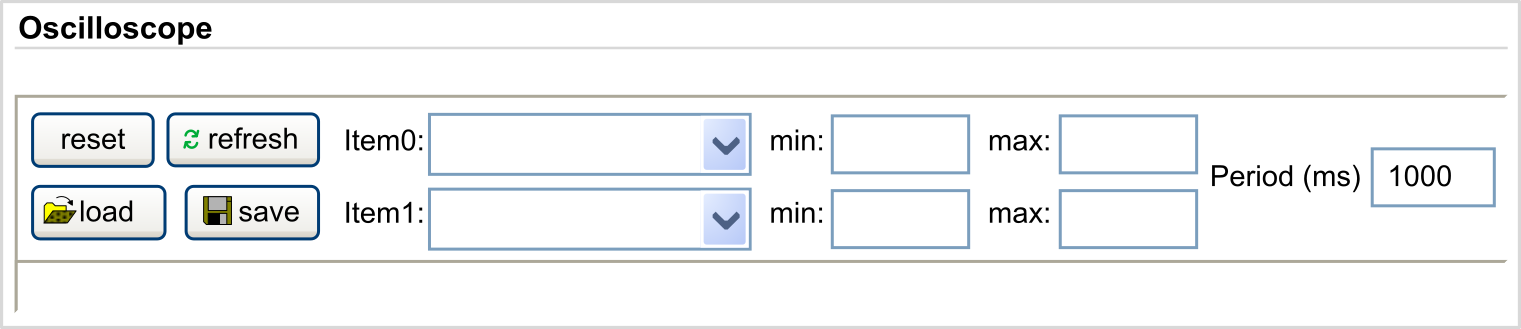

Oscilloscope子菜单可以记录器时间图表的形式显示最多 2 个变量：

元素

描述

Reset

擦除记忆

Refresh

开始/停止刷新

Load

加载 Item0 和 Item1 的参数配置

Save

在控制器中保存 Item0 和 Item1 的参数配置

Item0

要显示的变量

Item1

要显示的变量

Min

变量轴的最小值

Max

变量轴的最大值

Period (ms)

页面刷新周期（毫秒）
